Лоадинг гидравлический линия - масляный радиатор — HITACHI ZW370

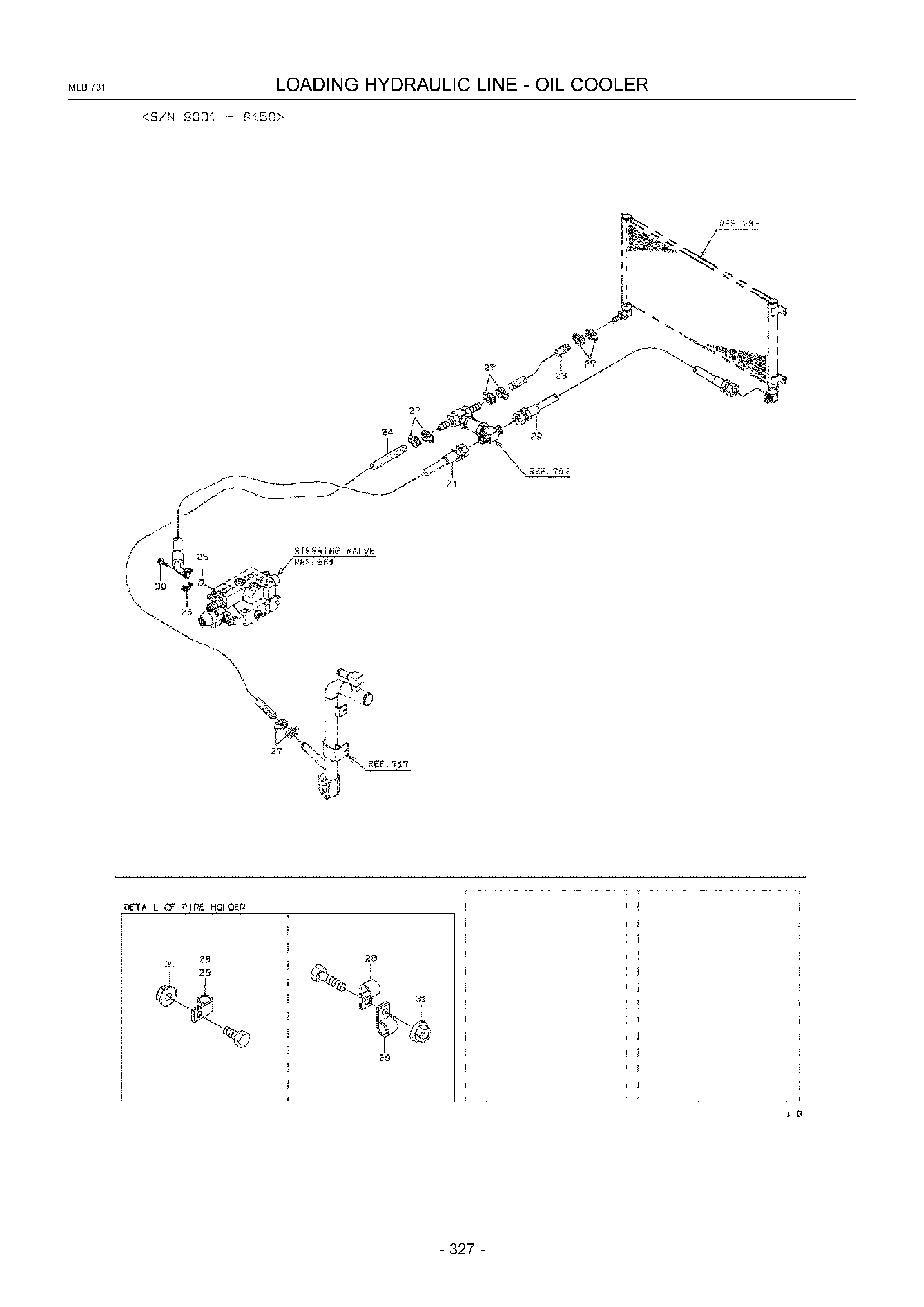

Заводская схема «Лоадинг гидравлический линия - масляный радиатор» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4311351080 | Шланг, высокий давление | 1 |
| 21B | KC4311352850 | Шланг, высокий давление | 1 |
| 21C | KC4311355490 | Шланг, высокий давление | 1 |
| 21D | KC4311358070 | Шланг, высокий давление | 1 |
| 22A | KC4311347340 | Шланг, высокий давление | 1 |
| 22B | KC6825570155 | Шланг, высокий давление | 1 |
| 23A | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 23B | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 24A | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 24B | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 24C | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 25A | KC6981125210 | Фланец, разрезной | 2 |
| 26A | KC6522031024 | Кольцо, O | 1 |
| 27A | KC6900205200 | Лента, шланг | 8 |
| 28A | KC7201043000 | Держатель, шланг | 5 |
| 28B | KC7201043000 | Держатель, шланг | 7 |
| 29A | KC7201046000 | Держатель, шланг | 7 |
| 30A | KC6180210030 | Болт, флангед | 4 |
| 31A | KC6248021081 | Гайка, флангед | 7 |
| 31B | KC6248021081 | Гайка, флангед | 13 |
| 32A | KC4175122210 | Пластина | 1 |
| 33A | KC4175147490 | Пластина | 1 |
| 34A | KC6580150090 | Втулка, еластик | 1 |
| 35A | KC6180210025 | Болт, флангед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
