Рулевое управление гидроцилиндр (биггер диаметер тип) — HITACHI ZW370

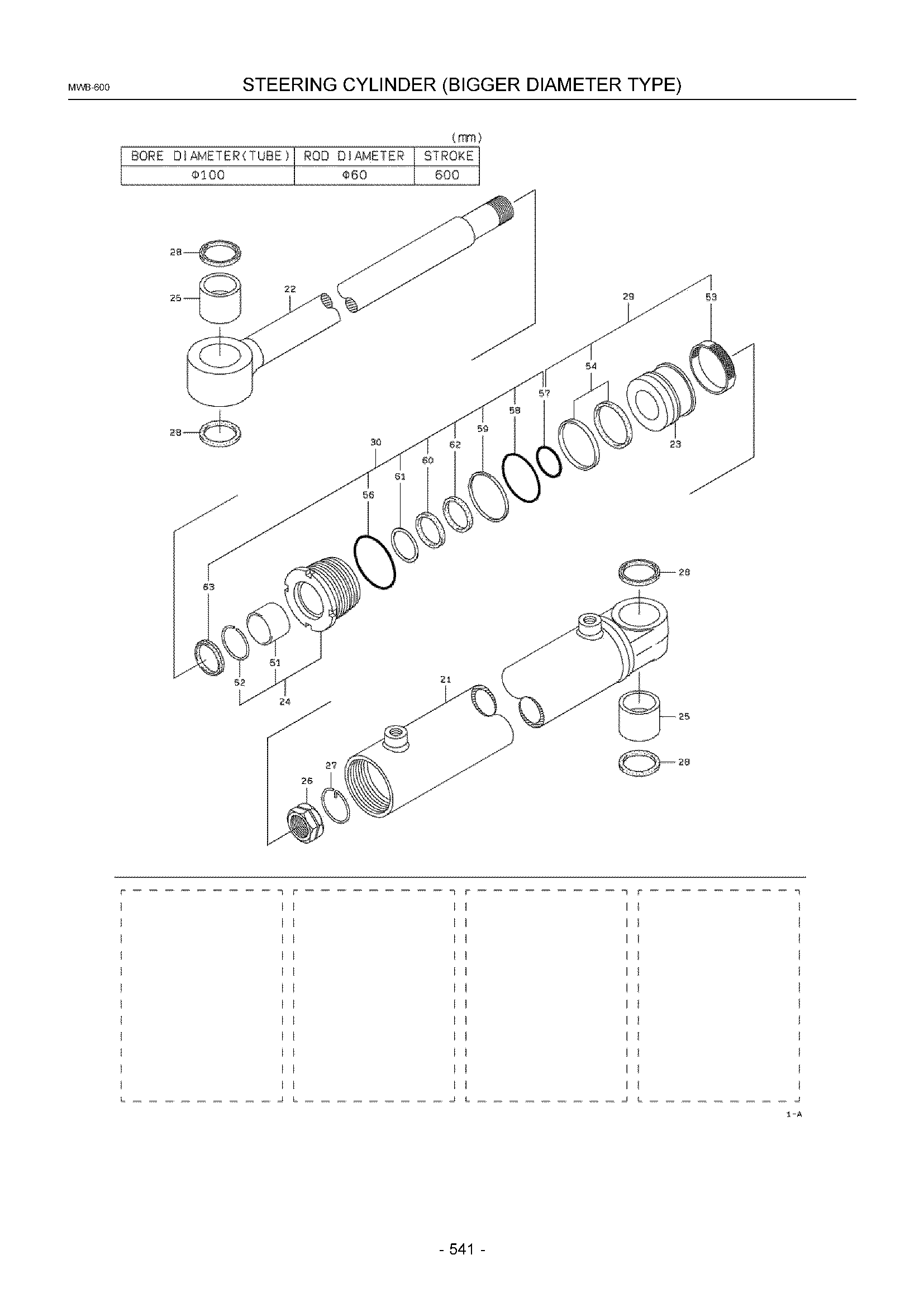

Заводская схема «Рулевое управление гидроцилиндр (биггер диаметер тип)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3482065210 | Гидроцилиндр в сборе, масляный | 2 |
| 21A | KC3672572780 | Трубка, гидроцилиндр | 1 |
| 22A | KC4588672580 | Шток, поршень | 1 |
| 23A | KC3996072190 | Поршень | 1 |
| 24A | KC3126570460 | Крышка в сборе, шток | 1 |
| 25A | KC4084022760 | Втулка | 2 |
| 26A | KC3763670130 | Гайка, поршень | 1 |
| 27A | KC4531570190 | Кольцо, остановка | 1 |
| 28A | KC6505100708 | Уплотнение, пыль | 4 |
| 29A | KC4932773400 | Уплотнение комплект | 1 |
| 30A | KC4932773390 | Уплотнение комплект | 1 |
| 51A | KC8881106030 | Втулка | 1 |
| 52A | KC4531570110 | Кольцо, остановка | 1 |
| 53A | KC4717170470 | Кольцо, веар | 1 |
| 54A | KC4932870090 | Уплотнение комплект | 1 |
| 56A | KC6521022100 | Кольцо, O | 1 |
| 57A | KC6521022045 | Кольцо, O | 1 |
| 58A | KC6521022095 | Кольцо, O | 1 |
| 59A | KC6524032095 | Кольцо, бакк-уп | 1 |
| 60A | KC6544602509 | Манжета, U | 1 |
| 61A | KC6547310430 | Кольцо, бакк-уп | 1 |
| 62A | KC6546205860 | Кольцо, буффер | 1 |
| 63A | KC6545503008 | Кольцо, скрапер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
