Палец крепление — HITACHI ZW370

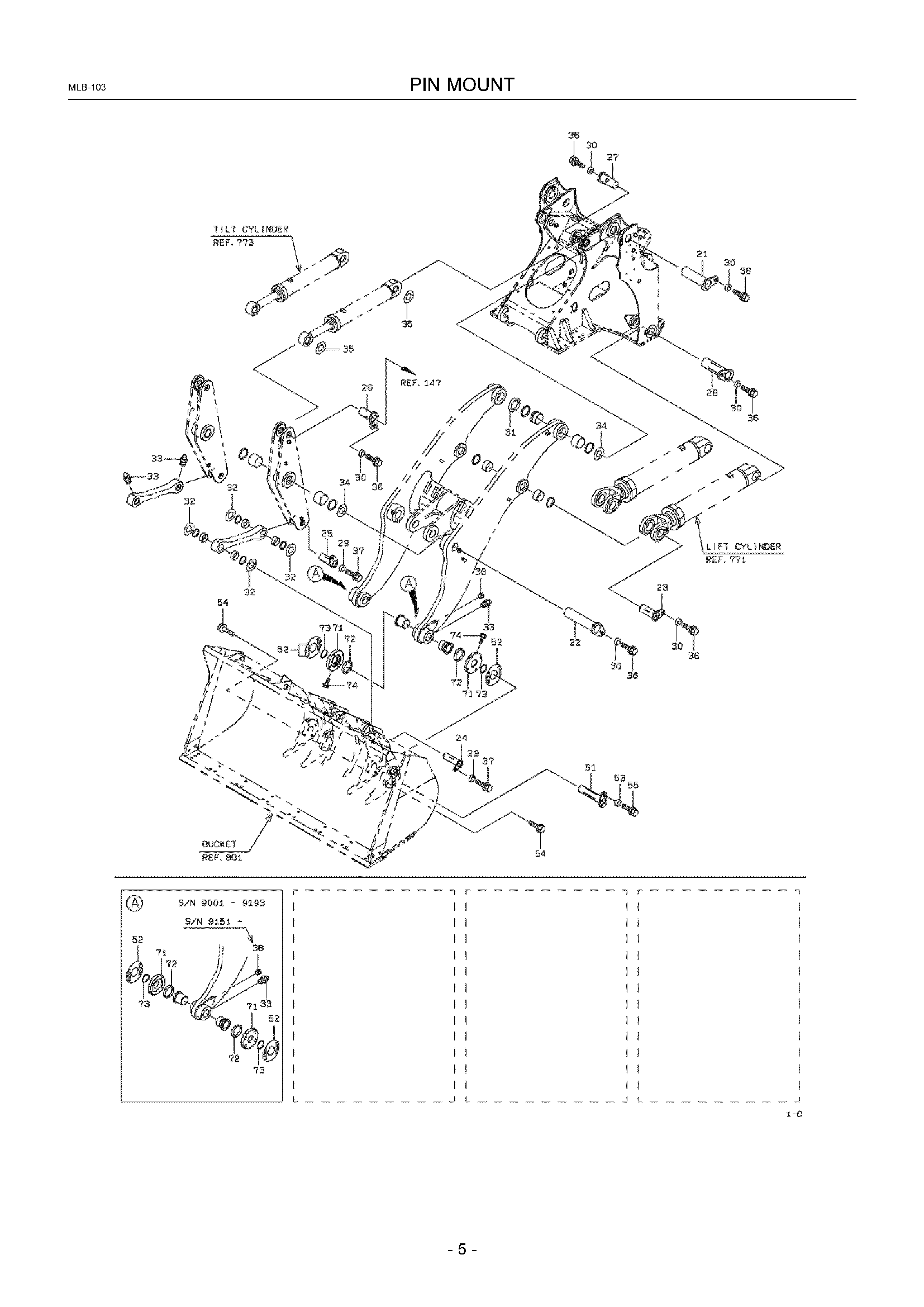

Заводская схема «Палец крепление» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4000026170 | Палец | 2 |
| 22A | KC4000026610 | Палец | 2 |
| 23A | KC4000030230 | Палец | 2 |
| 23B | KC4000045330 | Палец | 2 |
| 23C | KC4000045860 | Палец | 2 |
| 24A | KC4000026570 | Палец | 2 |
| 25A | KC4000026620 | Палец | 2 |
| 26A | KC4000026600 | Палец | 2 |
| 27A | KC4000026590 | Палец | 2 |
| 28A | KC4000026580 | Палец | 2 |
| 29A | KC4601120940 | Шайба, плане | 4 |
| 30A | KC4601120170 | Шайба, плане | 12 |
| 31A | KC4162125120 | Пластина | 2 |
| 32A | KC4162120290 | Пластина | 4 |
| 33A | KC7501125400 | Ниппель, смазка | 6 |
| 34A | KC4162124500 | Пластина | 8 |
| 35A | KC4162120200 | Пластина | 4 |
| 36A | KC6180220032 | Болт, флангед | 12 |
| 37A | KC6180216020 | Болт, флангед | 4 |
| 38A | KC8839016102 | Пробка | 2 |
| 51A | KC4000042170 | Палец | 2 |
| 52A | KC3420021260 | Регулировочная шайба | 2 |
| 53A | KC4601120950 | Шайба, плане | 2 |
| 54A | KC6180220065 | Болт, флангед | 16 |
| 55A | KC6180220032 | Болт, флангед | 2 |
| 71A | KC4520027040 | Кольцо | 4 |
| 71B | KC4520030430 | Кольцо | 4 |
| 72A | KC6505102610 | Уплотнение, пыль | 4 |
| 73A | KC6521012090 | Кольцо, O | 4 |
| 74A | KC6180210016 | Болт, флангед | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
