Гидравлический линия (для тво-степ предохранительный клапан) — HITACHI ZW370

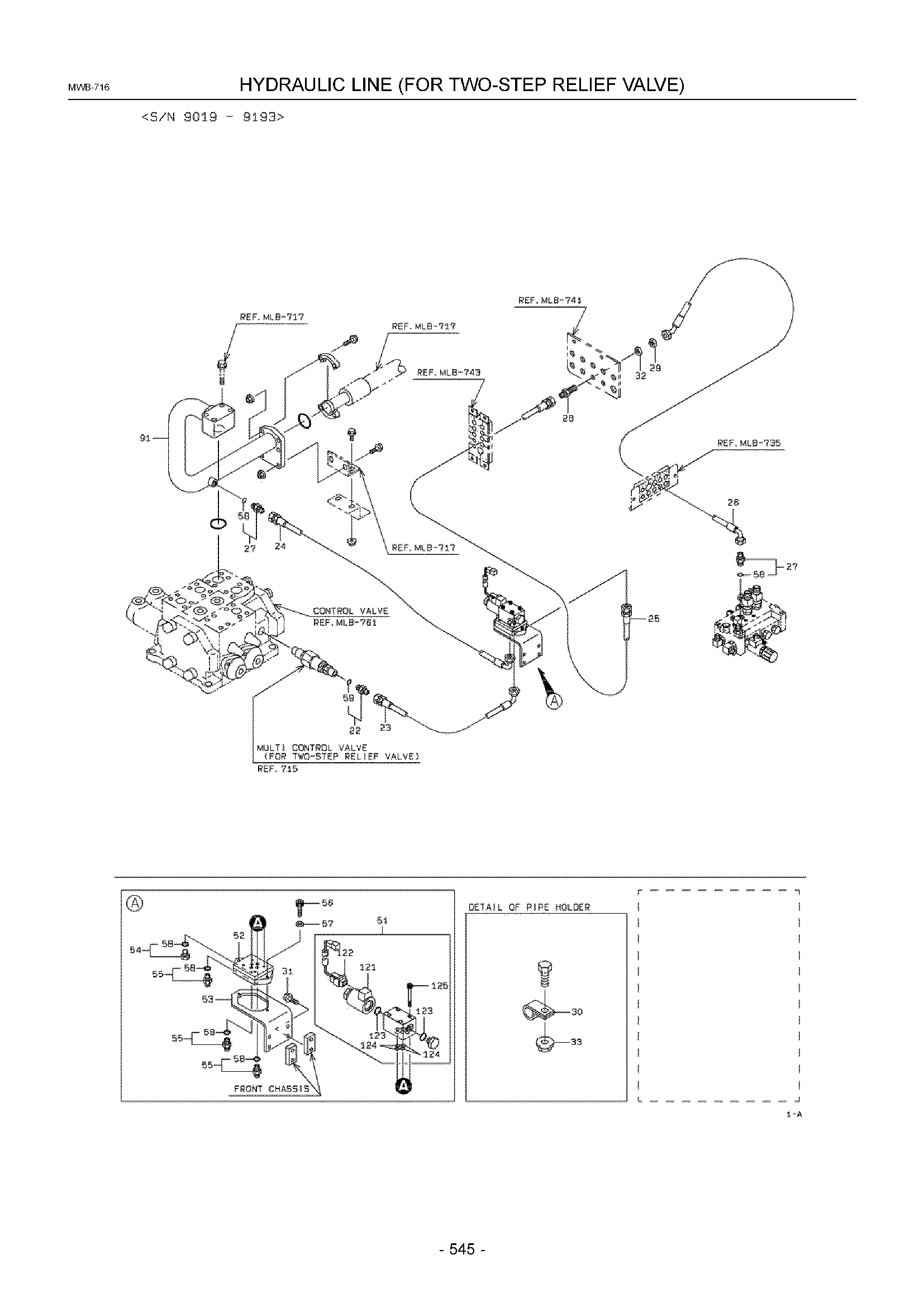

Заводская схема «Гидравлический линия (для тво-степ предохранительный клапан)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22A | KC3023023300 | Адаптер | 1 |
| 23A | KC6863510040 | Шланг, высокий давление | 1 |
| 24A | KC6805510062 | Шланг, высокий давление | 1 |
| 25A | KC6863510130 | Шланг, высокий давление | 1 |
| 26A | KC4311352690 | Шланг, высокий давление | 1 |
| 27A | KC8820106704 | Адаптер | 2 |
| 28A | KC3023021780 | Адаптер | 1 |
| 29A | KC3760020790 | Гайка | 1 |
| 30A | KC7200111200 | Держатель, трубка | 1 |
| 31A | KC6180208016 | Болт, флангед | 4 |
| 32A | KC6270140121 | Шайба, плане | 1 |
| 33A | KC6248021081 | Гайка, флангед | 1 |
| 51A | KC3855360630 | Клапан, электромагнитный | 1 |
| 52A | KC4141060130 | Блок | 1 |
| 53A | KC4160339850 | Пластина | 1 |
| 54A | KC8839021304 | Пробка | 1 |
| 55A | KC8820106704 | Адаптер | 3 |
| 56A | KC6110306016 | Болт, разъём | 2 |
| 57A | KC6273106100 | Пружинная шайба | 2 |
| 58A | KC6521012011 | Кольцо, O | 1 |
| 59A | KC6521012008 | Кольцо, O | 1 |
| 91A | KC3875556920 | Трубка, масляный | 1 |
| 91B | KC3877540190 | Трубка, масляный | 1 |
| 93A | KC8839021306 | Пробка | 1 |
| 112A | KC6521012014 | Кольцо, O | 1 |
| 121A | KC3591070400 | Соленоид | 1 |
| 122A | KC3319770090 | Жгут проводов | 1 |
| 123A | KC6521012018 | Кольцо, O | 2 |
| 124A | KC6521012009 | Кольцо, O | 4 |
| 125A | KC6110105045 | Болт, разъём | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
