4TH муфта — HITACHI ZW330

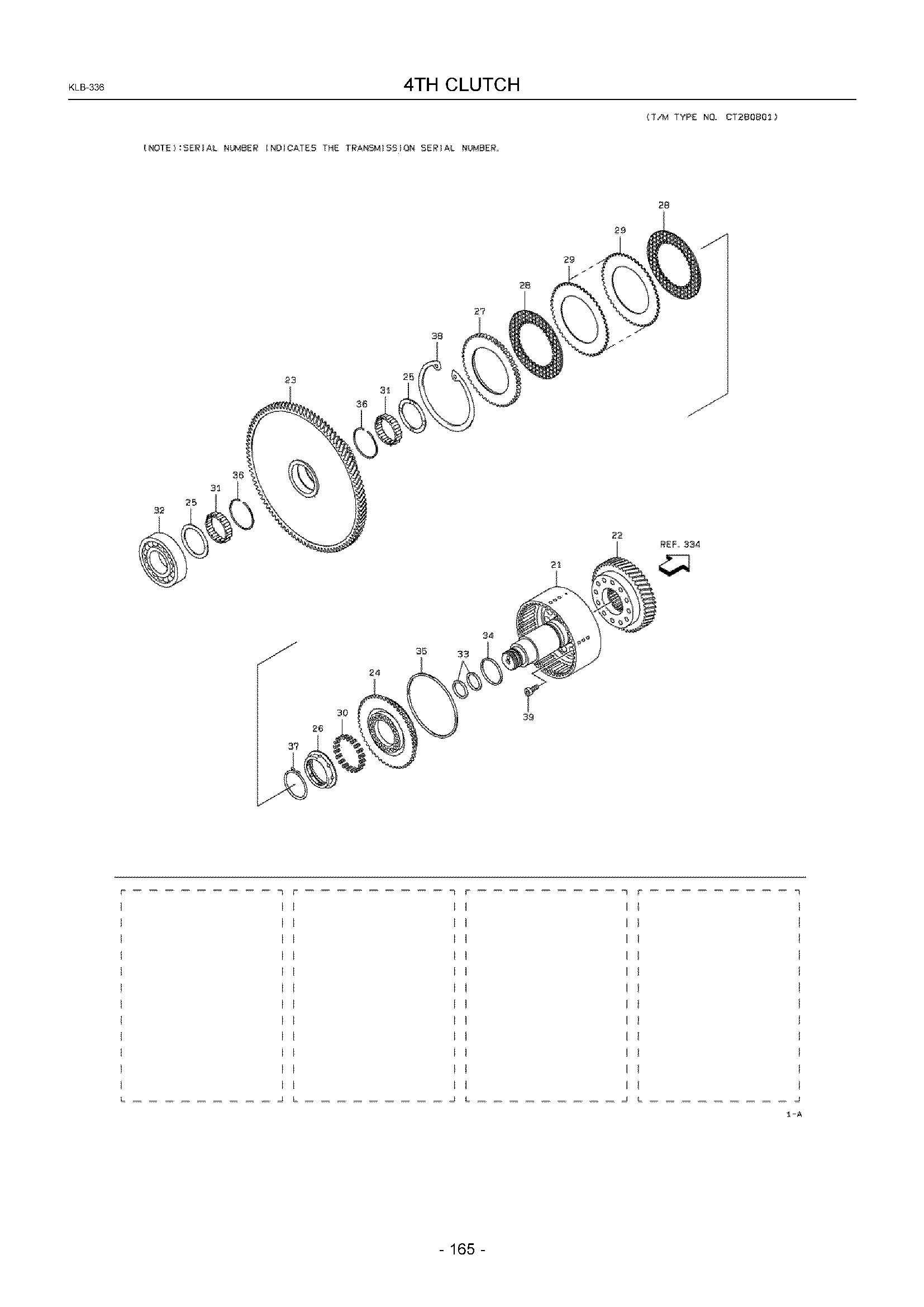

Заводская схема «4TH муфта» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3287221410 | Муфта в сборе | 1 |
| 21A | KC3450122610 | Вал в сборе | 1 |
| 22A | KC3240024940 | Шестерня | 1 |
| 23A | KC3240024950 | Шестерня | 1 |
| 24A | KC3996020750 | Поршень | 1 |
| 25A | KC4603320130 | Шайба, упорный | 2 |
| 26A | KC4520024460 | Кольцо | 1 |
| 27A | KC4162125010 | Пластина | 1 |
| 28A | KC3721360580 | Дисковый, фрикционный | 5 |
| 29A | KC3721220340 | Дисковый, сепаратион | 4 |
| 30A | KC3560021400 | Пружина | 20 |
| 31A | KC4200660080 | Подшипник, неедле | 2 |
| 32A | KC7810106313 | Подшипник, шарик | 1 |
| 33A | KC4530120190 | Кольцо, поршень | 2 |
| 34A | KC4530160120 | Кольцо, поршень | 1 |
| 35A | KC4714220130 | Кольцо, U | 1 |
| 36A | KC4531120440 | Кольцо, стопорный | 2 |
| 37A | KC6381100075 | Кольцо, стопорный | 1 |
| 38A | KC6381200200 | Кольцо, стопорный | 1 |
| 39A | KC6110112020 | Болт, разъём | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
