Гидробак группа — HITACHI ZW330

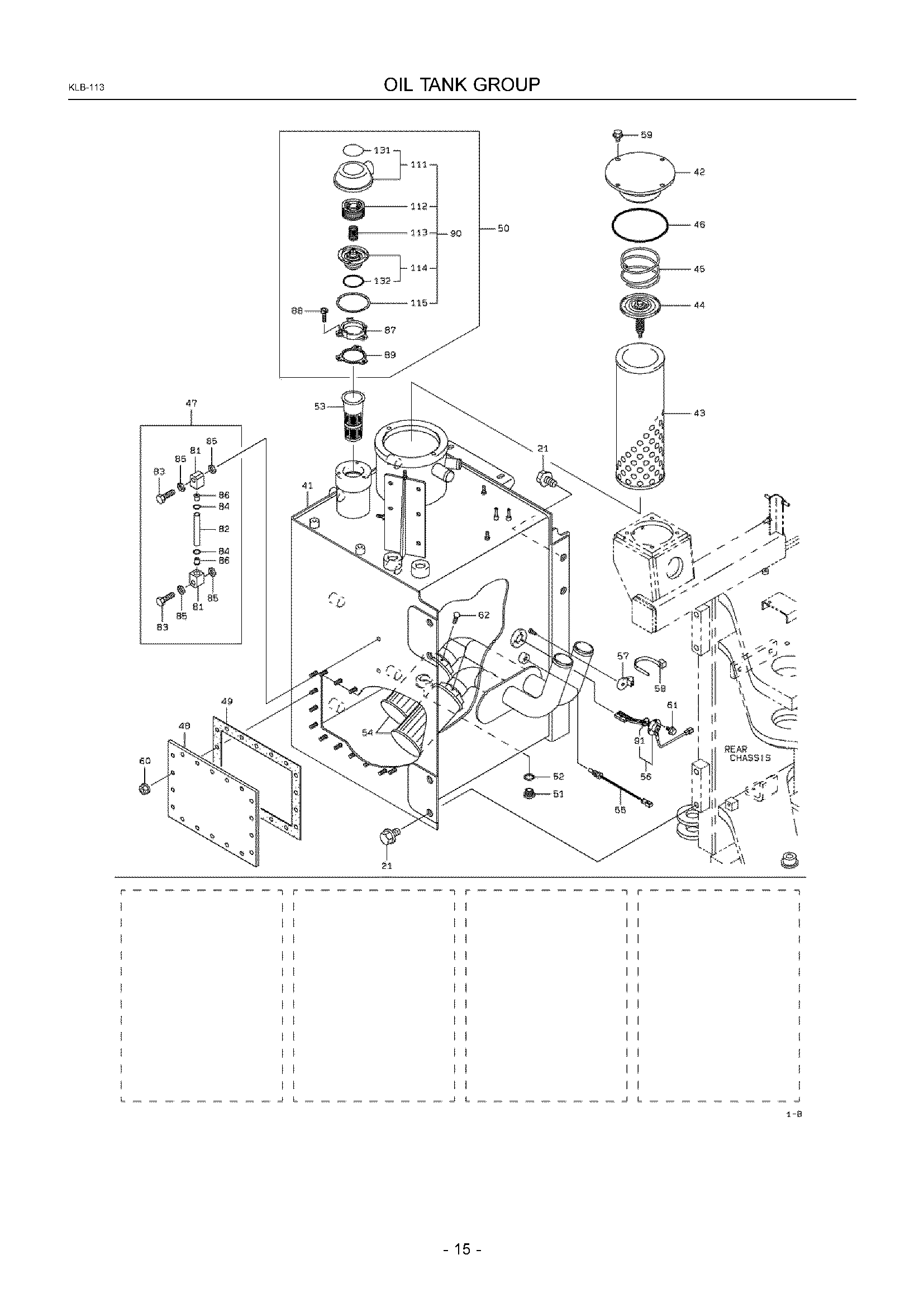

Заводская схема «Гидробак группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
21A	KC6180220035	Болт, флангед	6
41A	KC3621720240	Бак в сборе, масляный	1
42A	KC3121020990	Крышка	1
43A	KC3098120060	Элемент, фильтр	1
44A	KC3856520040	Клапан, предохранительный	1
45A	KC3560020120	Пружина	1
46A	KC6521022165	Кольцо, O	1
47A	KC3325820010	Указатель, уровень	1
48A	KC4161122180	Пластина	1
49A	KC3199020030	Прокладка	1
50A	KC3853060080	Клапан в сборе, сапун	1
51A	KC4153520090	Пробка, магнит	1
52A	KC8811112490	Шайба, уплотнение	1
53A	KC4033060170	Фильтр	1
54A	KC3553060020	Сетчатый фильтр	2
55A	KC3582960080	Датчик, температуре	1
56A	KC3582460010	Датчик, масляный уровень	1
57A	KC3292370120	Хомут, шланг	1
58A	KC3292370090	Хомут, шланг	1
59A	KC6180212020	Болт, флангед	2
60A	KC6248021101	Гайка, флангед	18
61A	KC6180206010	Болт, флангед	3
62A	KC4390025040	Болт	2
62B	KC4390026200	Болт	2
81A	KC4141090010	Блок	2
82A	KC3670090010	Трубка	1
83A	KC4395390010	Болт, соединение	2
84A	KC4713190010	Кольцо, O	2
85A	KC4602390010	Шайба, уплотнение	4
86A	KC3575090010	Втулка	2
87A	KC4389070380	Корпус	1
88A	KC6110108016	Болт, разъём	3
89A	KC3960071670	Манжета	1
90A	KC3221170330	Колпачок в сборе	1
91A	KC4713177080	Кольцо, O	1
111A	KC3123170170	Крышка в сборе	1
112A	KC3098170330	Элемент, фильтр	1
113A	KC3560076030	Пружина	1
114A	KC3851171080	Клапан в сборе	1
115A	KC4531170800	Кольцо, стопорный	1
131A	KC4167770010	Пластина, ручной	1
132A	KC4713175740	Кольцо, O	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
