Лоадинг гидравлический линия - задний шасси(для насос) — HITACHI ZW330

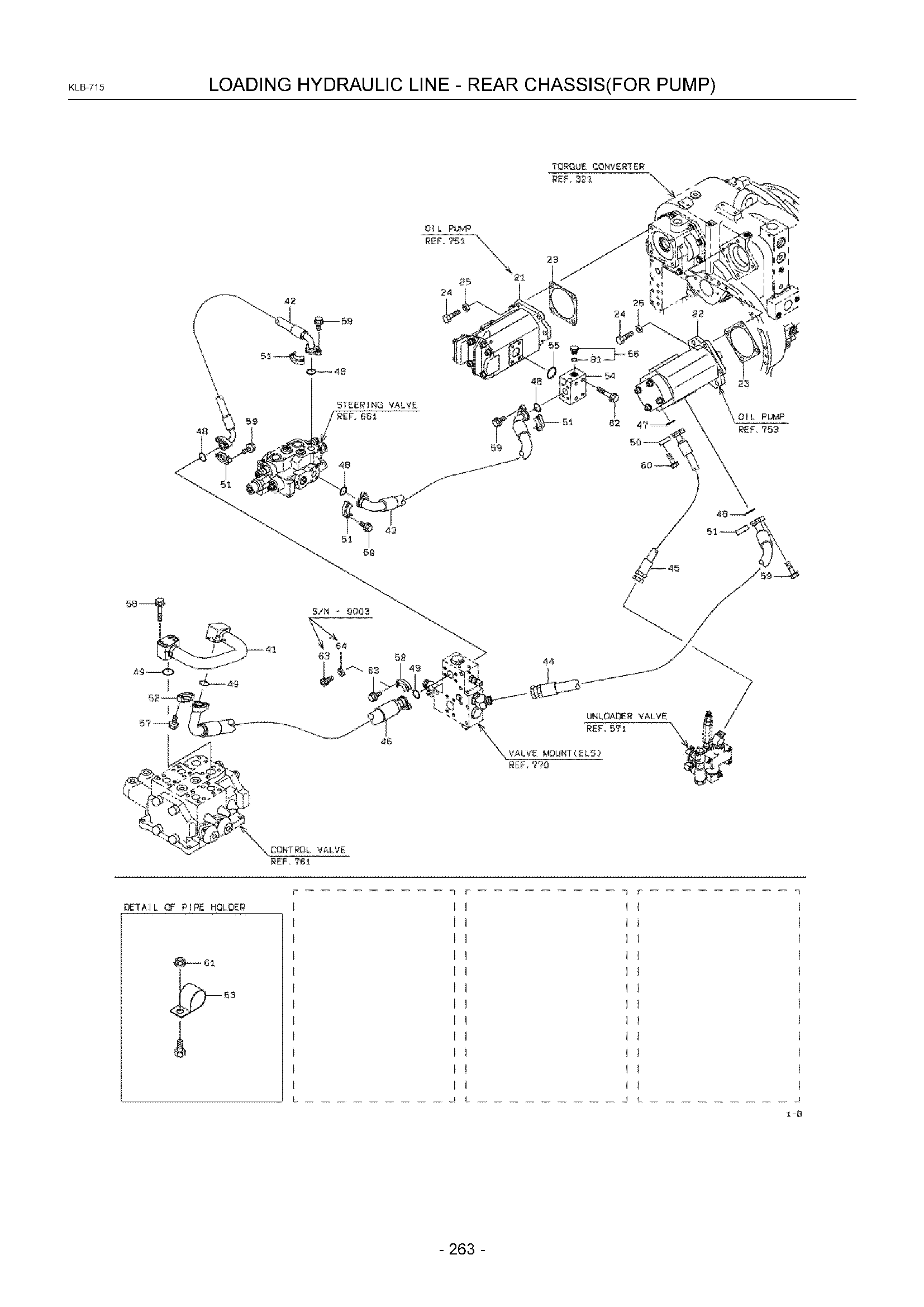

Заводская схема «Лоадинг гидравлический линия - задний шасси(для насос)» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4408361880 | Насос в сборе, масляный | 1 |
| 22A | KC4408361670 | Насос в сборе, масляный | 1 |
| 23A | KC3199020550 | Прокладка | 2 |
| 24A | KC6103312035 | Болт | 8 |
| 25A | KC6271018121 | Шайба, плане | 8 |
| 41A | KC3877532420 | Трубка, масляный | 1 |
| 42A | KC4311350310 | Шланг, высокий давление | 1 |
| 43A | KC4311356300 | Шланг, высокий давление | 1 |
| 44A | KC6865060095 | Шланг, высокий давление | 1 |
| 45A | KC6865750073 | Шланг, высокий давление | 1 |
| 46A | KC6877870123 | Шланг, высокий давление | 1 |
| 47A | KC6522031019 | Кольцо, O | 1 |
| 48A | KC6522031024 | Кольцо, O | 5 |
| 49A | KC6522031027 | Кольцо, O | 3 |
| 50A | KC4051120050 | Фланец, разрезной | 2 |
| 51A | KC6981125210 | Фланец, разрезной | 10 |
| 52A | KC6981132210 | Фланец, разрезной | 4 |
| 53A | KC7201037000 | Держатель, шланг | 1 |
| 54A | KC4141036980 | Блок | 1 |
| 55A | KC6522041003 | Кольцо, O | 1 |
| 56A | KC8839021306 | Пробка | 1 |
| 57A | KC6180212030 | Болт, флангед | 4 |
| 58A | KC6180212070 | Болт, флангед | 4 |
| 59A | KC6180210030 | Болт, флангед | 20 |
| 60A | KC6180208025 | Болт, флангед | 4 |
| 61A | KC6248021081 | Гайка, флангед | 1 |
| 62A | KC6180212075 | Болт, флангед | 4 |
| 63A | KC6110112030 | Болт, разъём | 4 |
| 63B | KC6180212030 | Болт, флангед | 4 |
| 64A | KC6273112100 | Пружинная шайба | 4 |
| 81A | KC6521012014 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
