Трансмиссия гидравлический линия — HITACHI ZW330

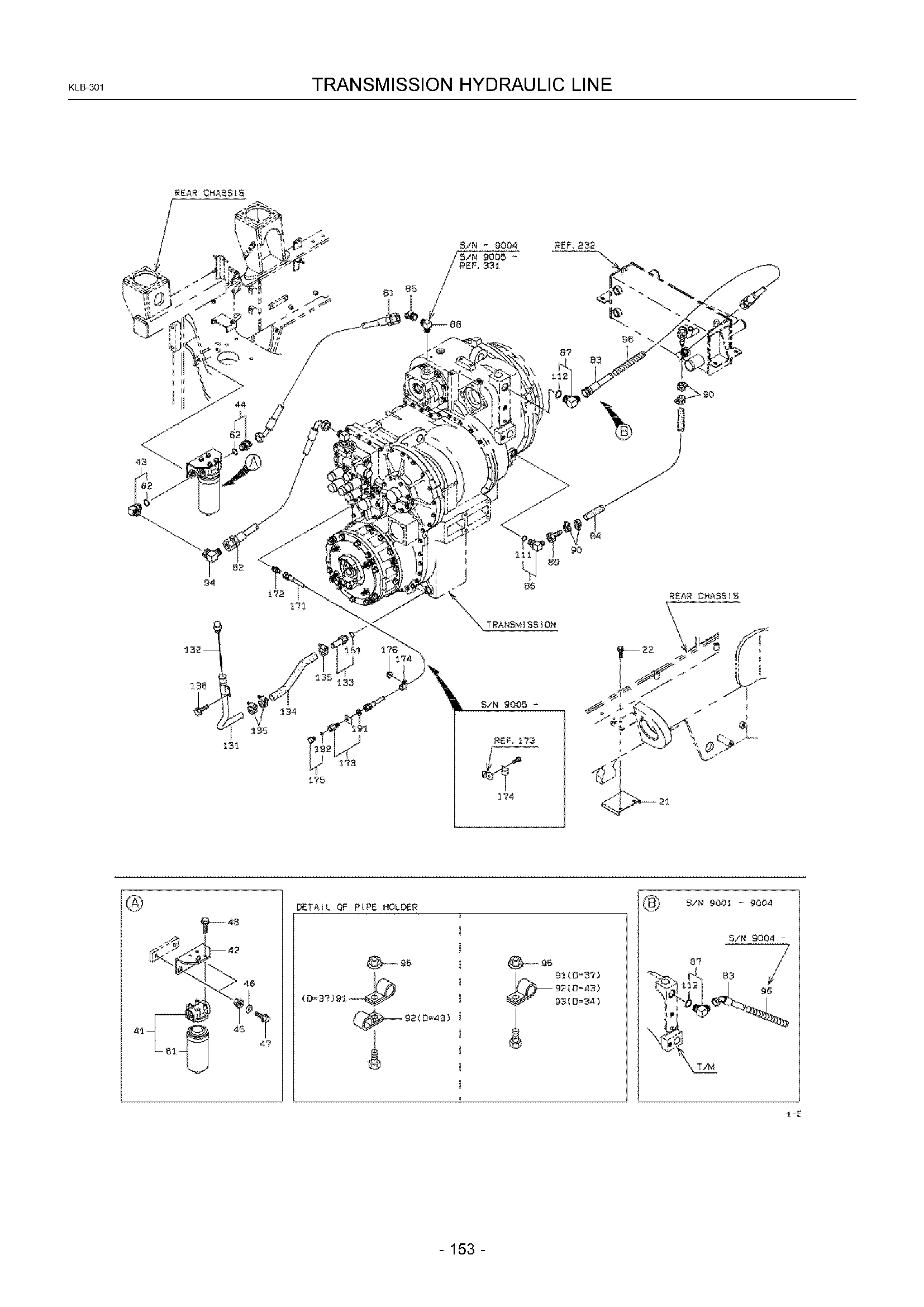

Заводская схема «Трансмиссия гидравлический линия» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4175056380 | Пластина | 1 |
| 22A | KC6180210025 | Болт, флангед | 2 |
| 41A | KC4033760480 | Фильтр в сборе, линия | 1 |
| 42A | KC4175123980 | Пластина | 1 |
| 43A | KC8824107116 | Адаптер, угловой штуцер | 1 |
| 44A | KC8820106716 | Адаптер | 1 |
| 45A | KC4085020060 | Втулка, еластик | 2 |
| 46A | KC4161522330 | Пластина | 2 |
| 47A | KC6180210040 | Болт, флангед | 2 |
| 48A | KC6180210020 | Болт, флангед | 4 |
| 61A | KC3111570010 | Картридж в сборе | 1 |
| 62A | KC6521012029 | Кольцо, O | 1 |
| 81A | KC6824560097 | Шланг, высокий давление | 1 |
| 82A | KC6823560045 | Шланг, высокий давление | 1 |
| 83A | KC4311351730 | Шланг, высокий давление | 1 |
| 83B | KC4311359380 | Шланг, высокий давление | 1 |
| 83C | KC4310320330 | Шланг, высокий давление | 1 |
| 84A | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 85A | KC3024220060 | Адаптер, угловой штуцер унион | 1 |
| 86A | KC8824107116 | Адаптер, угловой штуцер | 1 |
| 87A | KC8824107120 | Адаптер, угловой штуцер | 1 |
| 88A | KC8824103416 | Адаптер, угловой штуцер | 1 |
| 89A | KC8851103160 | Ниппель, шланг | 1 |
| 90A | KC6900203800 | Лента, шланг | 4 |
| 91A | KC7201037000 | Держатель, шланг | 4 |
| 92A | KC7201043000 | Держатель, шланг | 4 |
| 92B | KC7201043000 | Держатель, шланг | 3 |
| 93A | KC7201034000 | Держатель, шланг | 2 |
| 94A | KC3024220160 | Адаптер, угловой штуцер унион | 1 |
| 95A | KC6248021081 | Гайка, флангед | 6 |
| 95B | KC6248021081 | Гайка, флангед | 7 |
| 96A | KC6908123000 | Трубка, спирал | |
| 111A | KC6521012029 | Кольцо, O | 1 |
| 112A | KC6521012038 | Кольцо, O | 1 |
| 131A | KC3875541020 | Трубка, масляный | 1 |
| 132A | KC3325860070 | Указатель, уровень | 1 |
| 133A | KC3771520970 | Ниппель, шланг | 1 |
| 134A | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 135A | KC6900204400 | Лента, шланг | 3 |
| 136A | KC6180208016 | Болт, флангед | 2 |
| 151A | KC6523100161 | Кольцо, O | 1 |
| 171A | KC6805510085 | Шланг, высокий давление | 1 |
| 171B | KC6805510097 | Шланг, высокий давление | 1 |
| 172A | KC3023020910 | Адаптер | 1 |
| 173A | KC3023024360 | Адаптер | 1 |
| 174A | KC7200111200 | Держатель, трубка | 1 |
| 174B | KC7200111500 | Держатель, трубка | 2 |
| 175A | KC8839021304 | Пробка | 1 |
| 176A | KC6248021081 | Гайка, флангед | 1 |
| 191A | KC3760023800 | Гайка | 1 |
| 192A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
