Водяной линия — HITACHI ZW330

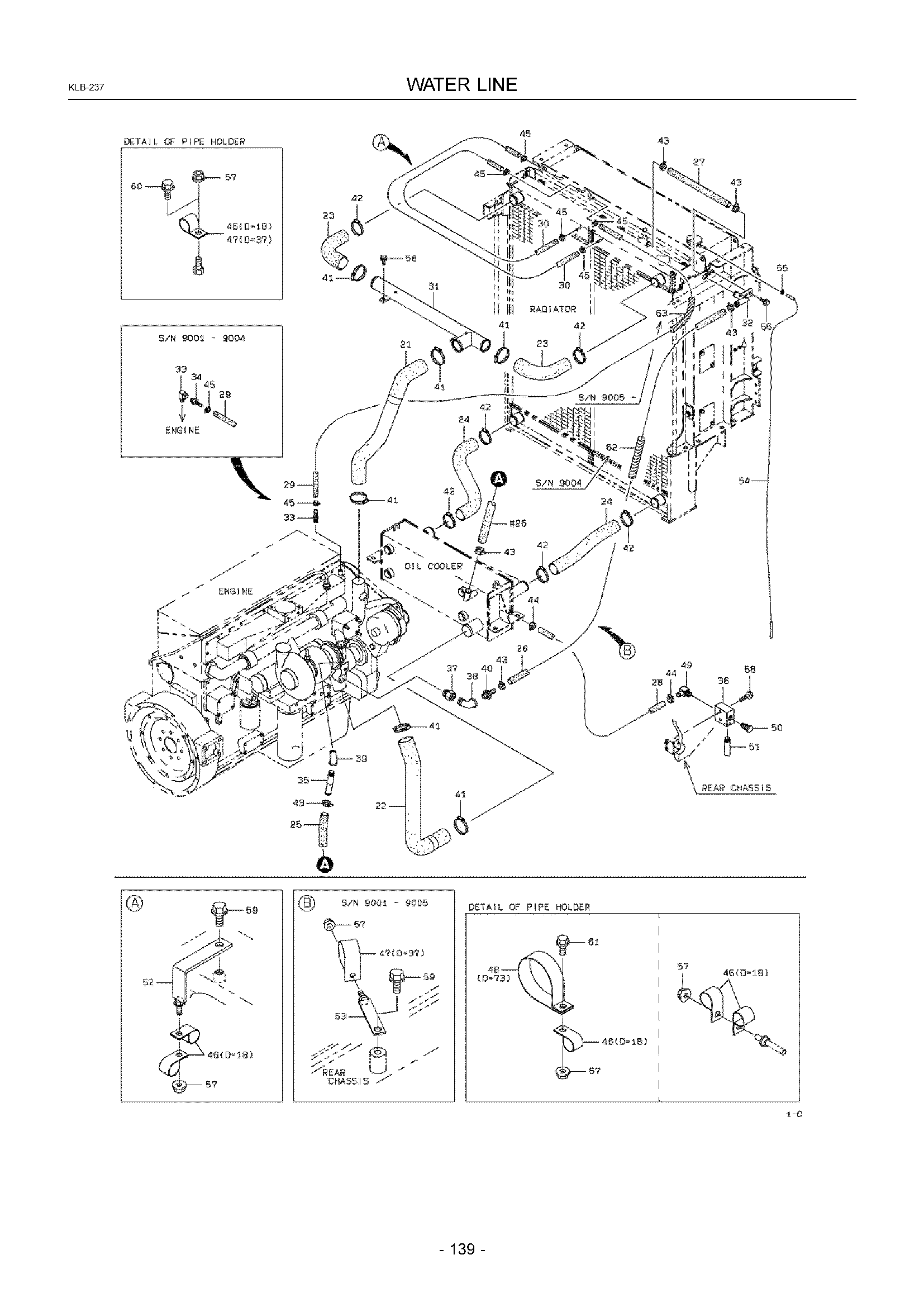

Заводская схема «Водяной линия» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4311026040 | Шланг, водяной | 1 |
| 22A | KC4311026050 | Шланг, водяной | 1 |
| 23A | KC4311026060 | Шланг, водяной | 2 |
| 24A | KC4311026070 | Шланг, водяной | 2 |
| 25A | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 26A | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 26B | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 26C | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 27A | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 28A | KC6704019000 | Шланг, подогрев ресистинг LP | |
| 29A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 30A | KC6704008000 | Шланг, подогрев ресистинг LP | |
| 31A | KC3875222020 | Трубка, водяной | 1 |
| 31B | KC3875222410 | Трубка, водяной | 1 |
| 32A | KC3875222220 | Трубка, водяной | 1 |
| 33A | KC3024120060 | Адаптер, угловой штуцер | 1 |
| 33B | KC3771520310 | Ниппель, шланг | 1 |
| 34A | KC3771520240 | Ниппель, шланг | 1 |
| 35A | KC3771520370 | Ниппель, шланг | 1 |
| 36A | KC4141032030 | Блок | 1 |
| 37A | KC3890620850 | Штуцер, втулка | 1 |
| 38A | KC6920510000 | Штуцер, угловой штуцер | 1 |
| 39A | KC6920506000 | Штуцер, угловой штуцер | 1 |
| 40A | KC8851101160 | Ниппель, шланг | 1 |
| 41A | KC6903007900 | Лента, хосе-хигх крутящий момент | 6 |
| 42A | KC6903006700 | Лента, хосе-хигх крутящий момент | 6 |
| 43A | KC6900204400 | Лента, шланг | 6 |
| 44A | KC6900203100 | Лента, шланг | 2 |
| 45A | KC6900202200 | Лента, шланг | 6 |
| 46A | KC7200111800 | Держатель, трубка | 13 |
| 46B | KC7200111800 | Держатель, трубка | 12 |
| 47A | KC7201037000 | Держатель, шланг | 5 |
| 48A | KC7201073000 | Держатель, шланг | 1 |
| 49A | KC3771520800 | Ниппель, шланг | 1 |
| 50A | KC4153020530 | Пробка | 1 |
| 51A | KC3771524320 | Ниппель, шланг | 1 |
| 52A | KC4175155810 | Пластина | 1 |
| 53A | KC4160821630 | Пластина | 1 |
| 54A | KC6701700001 | Трубка, винйл | |
| 55A | KC6900101000 | Лента, шланг | 1 |
| 56A | KC6180210025 | Болт, флангед | 6 |
| 57A | KC6248021081 | Гайка, флангед | 12 |
| 58A | KC6180208050 | Болт, флангед | 2 |
| 59A | KC6180210020 | Болт, флангед | 2 |
| 59B | KC6180210020 | Болт, флангед | 1 |
| 60A | KC6180208012 | Болт, флангед | 1 |
| 61A | KC6180208020 | Болт, флангед | 1 |
| 62A | KC6908123000 | Трубка, спирал | |
| 63A | KC6908119000 | Трубка, спирал |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
