Электрический проводка - задний шасси — HITACHI ZW330

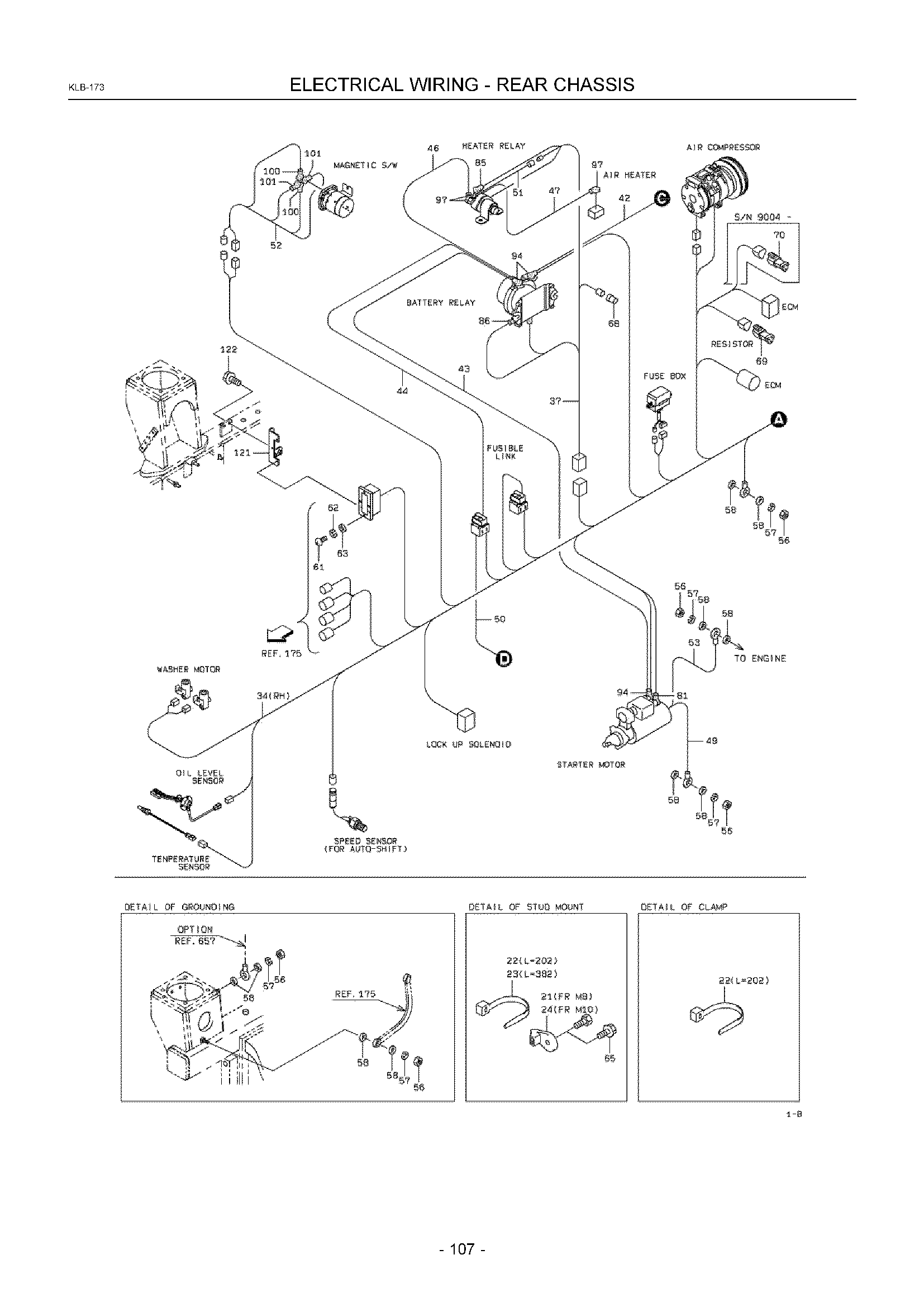

Заводская схема «Электрический проводка - задний шасси» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3292370120 | Хомут, шланг | |
| 22A | KC3292370090 | Хомут, шланг | 57 |
| 23A | KC3292370100 | Хомут, шланг | |
| 24A | KC3292370130 | Хомут, шланг | 2 |
| 25A | KC6580163060 | Втулка, еластик | 4 |
| 26A | KC6580150250 | Втулка, еластик | 4 |
| 27A | KC6580131032 | Втулка, еластик | 1 |
| 28A | KC4357120140 | Держатель, пружина | 1 |
| 29A | KC4357120150 | Держатель, пружина | 6 |
| 30A | KC4355060100 | Держатель | |
| 31A | KC4357160040 | Держатель, пружина | 3 |
| 32A | KC4357160050 | Держатель, пружина | 1 |
| 33A | KC7200111000 | Держатель, трубка | 1 |
| 34A | KC3319426580 | Трос в сборе | 1 |
| 34B | KC3319427240 | Трос в сборе | 1 |
| 35A | KC3319426590 | Трос в сборе | 1 |
| 35B | KC3319429640 | Трос в сборе | 1 |
| 36A | KC3319324140 | Трос в сборе | 1 |
| 37A | KC3319328760 | Трос в сборе | 1 |
| 38A | KC3319356870 | Трос в сборе | 1 |
| 39A | KC3319324170 | Трос в сборе | 1 |
| 40A | KC3319039300 | Трос | 1 |
| 40B | KC3319044940 | Трос | 1 |
| 41A | KC3319039140 | Трос | 1 |
| 42A | KC3319041140 | Трос | 1 |
| 43A | KC3319038890 | Трос | 1 |
| 44A | KC3319038040 | Трос | 1 |
| 45A | KC3319038870 | Трос | 1 |
| 46A | KC3319036560 | Трос | 1 |
| 47A | KC3319036570 | Трос | 1 |
| 48A | KC3319156830 | Трос в сборе | 2 |
| 49A | KC3319026830 | Трос | 1 |
| 50A | KC3319042260 | Трос | 1 |
| 51A | KC3319029710 | Трос | 1 |
| 52A | KC3319359240 | Трос в сборе | 1 |
| 53A | KC3319039150 | Трос | 1 |
| 54A | KC3319120770 | Трос в сборе | 1 |
| 55A | KC3319038880 | Трос | 1 |
| 56A | KC6240181101 | Гайка | 7 |
| 57A | KC6272110100 | Пружинная шайба | 7 |
| 58A | KC4601121650 | Шайба, плане | 14 |
| 59A | KC6225651610 | Винт | |
| 60A | KC6272106100 | Пружинная шайба | |
| 61A | KC6225651316 | Винт | 6 |
| 62A | KC6272103100 | Пружинная шайба | 6 |
| 63A | KC6270140031 | Шайба, плане | 6 |
| 64A | KC6240181031 | Гайка | 3 |
| 65A | KC6180210020 | Болт, флангед | 2 |
| 66A | KC6225651616 | Винт | 1 |
| 67A | KC6240181061 | Гайка | 1 |
| 68A | KC3640620030 | Диоде блок | 1 |
| 69A | KC4553120140 | Резистор | 1 |
| 70A | KC3319427270 | Трос в сборе | 1 |
| 71A | KC3319429650 | Трос в сборе | 1 |
| 72A | KC7200111800 | Держатель, трубка | 1 |
| 73A | KC6248021081 | Гайка, флангед | 1 |
| 81A | KC3221570060 | Колпачок, клемма | 1 |
| 82A | KC3330070050 | Разъём | 1 |
| 83A | KC3593070010 | Клемма | 2 |
| 84A | KC3640570020 | Диод | 1 |
| 85A | KC3221570150 | Колпачок, клемма | 2 |
| 86A | KC3221570050 | Колпачок, клемма | 1 |
| 91A | KC3221520050 | Колпачок, клемма | 2 |
| 92A | KC3221520040 | Колпачок, клемма | 2 |
| 94A | KC3221070360 | Колпачок | 3 |
| 97A | KC3221570070 | Колпачок, клемма | 4 |
| 100A | KC3221070450 | Колпачок | 2 |
| 101A | KC3221570040 | Колпачок, клемма | 2 |
| 121A | KC4161841790 | Пластина | 1 |
| 122A | KC6180208020 | Болт, флангед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
