Пилотный гидравлический линия - орбитрол(TM) — HITACHI ZW330

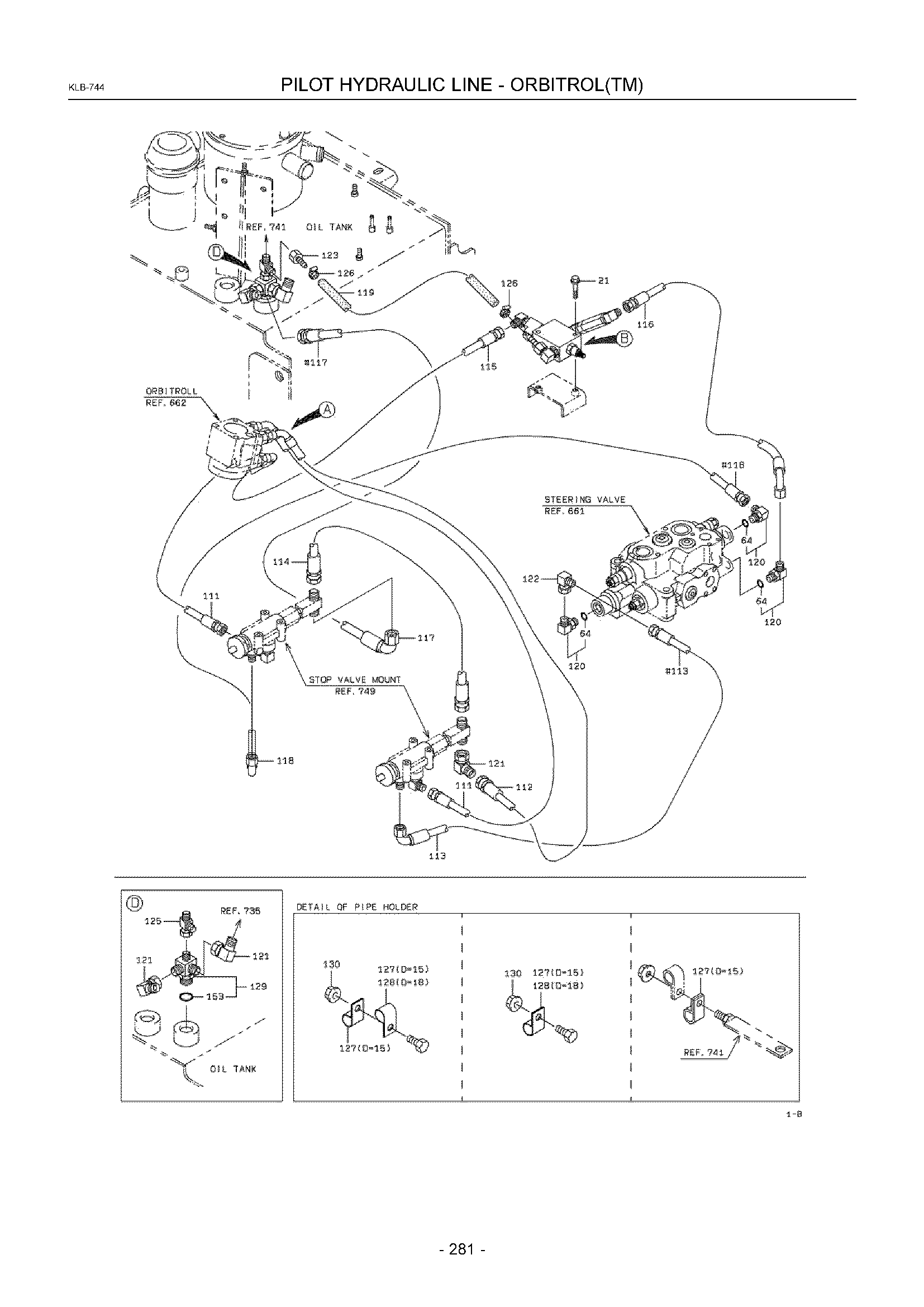

Заводская схема «Пилотный гидравлический линия - орбитрол(TM)» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6180208055 | Болт, флангед | 2 |
| 41A | KC3851128030 | Клапан в сборе | 1 |
| 42A | KC3024160070 | Адаптер, угловой штуцер | 1 |
| 43A | KC4033760370 | Фильтр в сборе, линия | 1 |
| 44A | KC8824107106 | Адаптер, угловой штуцер | 3 |
| 45A | KC8839021304 | Пробка | 1 |
| 46A | KC8851103060 | Ниппель, шланг | 1 |
| 47A | KC3024621710 | Адаптер, TEE | 1 |
| 61A | KC4141034270 | Блок | 1 |
| 62A | KC3856770300 | Клапан, редукинг | 1 |
| 63A | KC8839016102 | Пробка | 1 |
| 64A | KC6521012014 | Кольцо, O | 1 |
| 65A | KC3310070690 | Корпус | 1 |
| 66A | KC3771070390 | Ниппель | 1 |
| 67A | KC3098170720 | Элемент, фильтр | 1 |
| 68A | KC6521012018 | Кольцо, O | 1 |
| 69A | KC6521012014 | Кольцо, O | 1 |
| 71A | KC6521012011 | Кольцо, O | 1 |
| 91A | KC4932772080 | Уплотнение комплект | 1 |
| 111A | KC6804520105 | Шланг, высокий давление | 2 |
| 112A | KC4311355030 | Шланг, высокий давление | 1 |
| 113A | KC6803520106 | Шланг, высокий давление | 1 |
| 114A | KC6805530050 | Шланг, высокий давление | 1 |
| 115A | KC6804520072 | Шланг, высокий давление | 1 |
| 116A | KC6863520046 | Шланг, высокий давление | 1 |
| 117A | KC6803530090 | Шланг, высокий давление | 1 |
| 118A | KC6803520090 | Шланг, высокий давление | 1 |
| 119A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 120A | KC8824107106 | Адаптер, угловой штуцер | 3 |
| 121A | KC3024220220 | Адаптер, угловой штуцер унион | 3 |
| 122A | KC3024220190 | Адаптер, угловой штуцер унион | 1 |
| 123A | KC8851103060 | Ниппель, шланг | 1 |
| 124A | KC3023020150 | Адаптер | 4 |
| 125A | KC3024620660 | Адаптер, TEE | 1 |
| 126A | KC6900202200 | Лента, шланг | 2 |
| 127A | KC7200111500 | Держатель, трубка | 12 |
| 128A | KC7200111800 | Держатель, трубка | 2 |
| 129A | KC3024624190 | Адаптер, TEE | 1 |
| 130A | KC6248021081 | Гайка, флангед | 9 |
| 152A | KC6523100081 | Кольцо, O | 1 |
| 153A | KC6521012024 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
