Лоадинг гидравлический линия - передний шасси — HITACHI ZW330

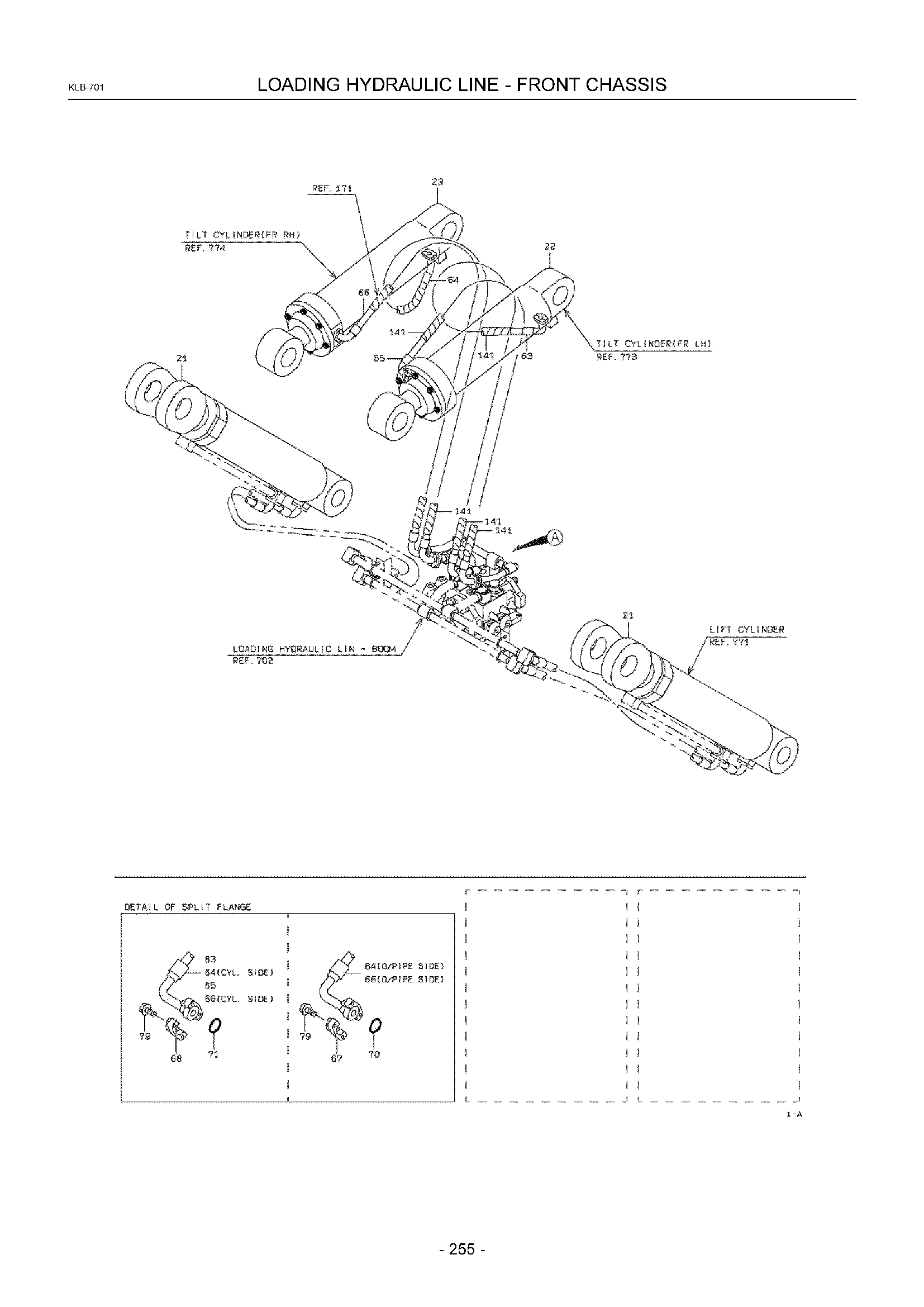

Заводская схема «Лоадинг гидравлический линия - передний шасси» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3482023600 | Гидроцилиндр в сборе, масляный | 2 |
| 22A | KC3482066680 | Гидроцилиндр в сборе, масляный | 1 |
| 23A | KC3482066690 | Гидроцилиндр в сборе, масляный | 1 |
| 41A | KC3853261730 | Клапан в сборе, мултипле управление | 1 |
| 42A | KC6180212040 | Болт, флангед | 4 |
| 61A | KC3877532380 | Трубка, масляный | 1 |
| 62A | KC3877532360 | Трубка, масляный | 1 |
| 63A | KC4311357640 | Шланг, высокий давление | 1 |
| 64A | KC4311357650 | Шланг, высокий давление | 1 |
| 65A | KC4311357660 | Шланг, высокий давление | 1 |
| 66A | KC4311357670 | Шланг, высокий давление | 1 |
| 67A | KC6981125210 | Фланец, разрезной | 4 |
| 68A | KC6981119210 | Фланец, разрезной | 12 |
| 69A | KC6522031027 | Кольцо, O | 2 |
| 70A | KC6522031024 | Кольцо, O | 2 |
| 71A | KC6522031019 | Кольцо, O | 6 |
| 72A | KC4171146780 | Пластина | 1 |
| 73A | KC4171146770 | Пластина | 2 |
| 74A | KC4396220030 | Болт, U | 2 |
| 75A | KC4396220020 | Болт, U | 2 |
| 76A | KC8803106101 | Гайка, селф-локкинг | 8 |
| 77A | KC4171243610 | Пластина | 1 |
| 78A | KC6105712035 | Болт | 8 |
| 79A | KC6180210030 | Болт, флангед | 32 |
| 80A | KC6103310025 | Болт | 8 |
| 81A | KC6271018101 | Шайба, плане | 16 |
| 82A | KC6272112100 | Пружинная шайба | 8 |
| 101A | KC4153071540 | Пробка | 1 |
| 121A | KC6521012011 | Кольцо, O | 1 |
| 141A | KC3672920030 | Трубка, спирал | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
