Охлаждение блок крепление — HITACHI ZW330

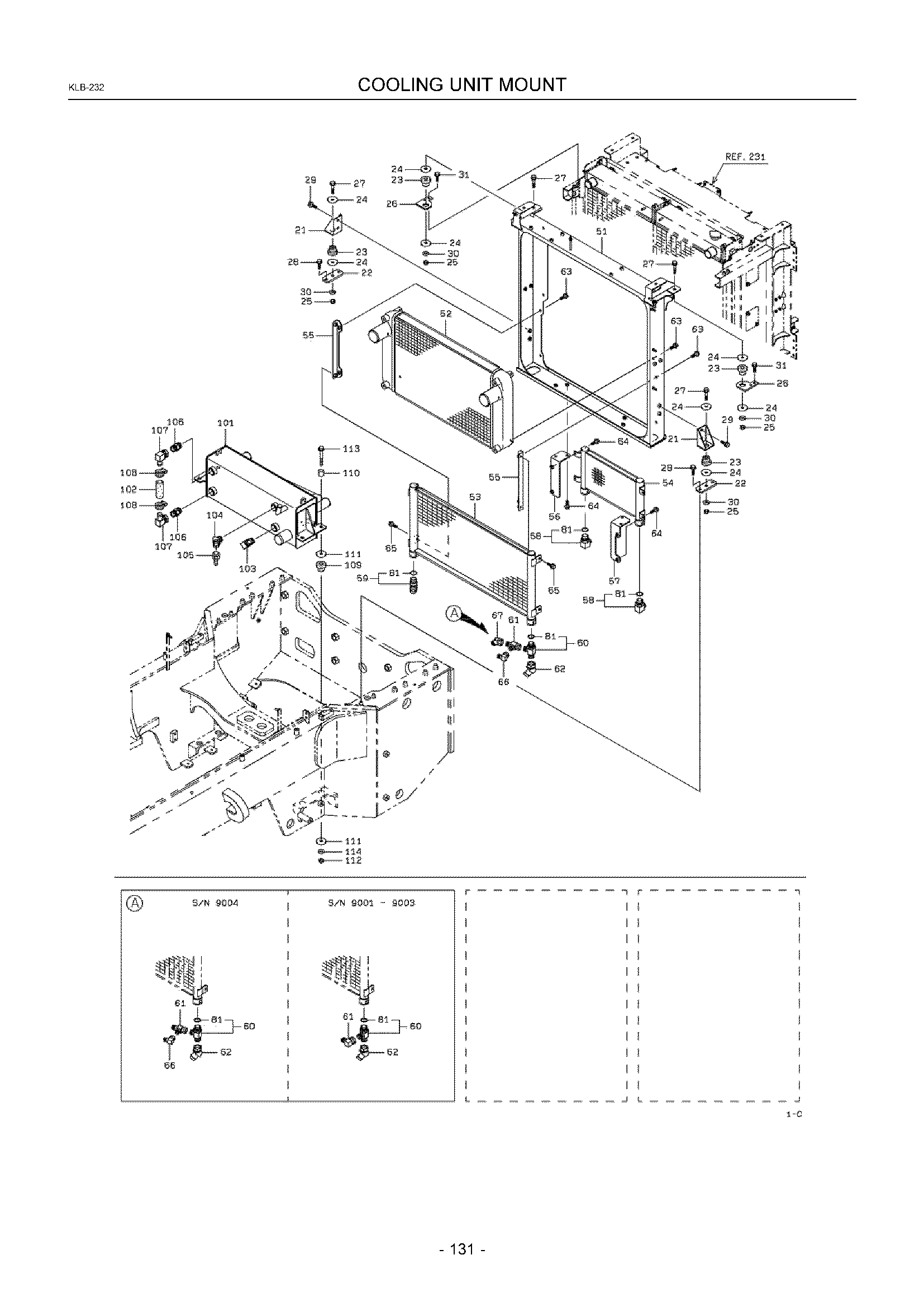

Заводская схема «Охлаждение блок крепление» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4175045330 | Пластина | 2 |
| 22A | KC4171054180 | Пластина | 2 |
| 23A | KC4085020110 | Втулка, еластик | 4 |
| 24A | KC4161522330 | Пластина | 8 |
| 25A | KC8803106121 | Гайка, селф-локкинг | 4 |
| 26A | KC4163737420 | Пластина | 2 |
| 27A | KC6180212065 | Болт, флангед | 4 |
| 28A | KC6180212035 | Болт, флангед | 4 |
| 29A | KC6180212025 | Болт, флангед | 4 |
| 30A | KC6271018121 | Шайба, плане | 4 |
| 31A | KC6180210030 | Болт, флангед | 4 |
| 51A | KC4060043380 | Рама | 1 |
| 51B | KC4060045840 | Рама | 1 |
| 52A | KC3281560220 | Радиатор, воздушный | 1 |
| 53A | KC3281660290 | Радиатор, масляный | 1 |
| 54A | KC3281660160 | Радиатор, масляный | 1 |
| 55A | KC4090243640 | Кронштейн | 2 |
| 56A | KC4090159880 | Кронштейн | 1 |
| 57A | KC4090159890 | Кронштейн | 1 |
| 58A | KC3024122460 | Адаптер, угловой штуцер | 2 |
| 59A | KC8824107116 | Адаптер, угловой штуцер | 1 |
| 60A | KC3024623960 | Адаптер, TEE | 1 |
| 61A | KC3024220020 | Адаптер, угловой штуцер унион | 1 |
| 61B | KC3024624470 | Адаптер, TEE | 1 |
| 62A | KC3771524270 | Ниппель, шланг | 1 |
| 63A | KC6180210020 | Болт, флангед | 8 |
| 64A | KC6180210025 | Болт, флангед | 8 |
| 65A | KC6180212025 | Болт, флангед | 4 |
| 66A | KC3024220220 | Адаптер, угловой штуцер унион | 1 |
| 67A | KC3024220050 | Адаптер, угловой штуцер унион | 1 |
| 81A | KC6521012029 | Кольцо, O | 1 |
| 101A | KC3281360120 | Радиатор в сборе, масляный | 1 |
| 102A | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 103A | KC8824103416 | Адаптер, угловой штуцер | 1 |
| 104A | KC8824103616 | Адаптер, угловой штуцер | 1 |
| 105A | KC8851103160 | Ниппель, шланг | 1 |
| 106A | KC8820100916 | Адаптер | 2 |
| 107A | KC3771520730 | Ниппель, шланг | 2 |
| 108A | KC6900204400 | Лента, шланг | 2 |
| 109A | KC4085020110 | Втулка, еластик | 4 |
| 110A | KC4378023200 | Бобышка | 4 |
| 111A | KC4161522330 | Пластина | 8 |
| 112A | KC8803106121 | Гайка, селф-локкинг | 4 |
| 113A | KC6180212085 | Болт, флангед | 4 |
| 114A | KC6271018121 | Шайба, плане | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
