Партитион пластина крепление — HITACHI ZW330

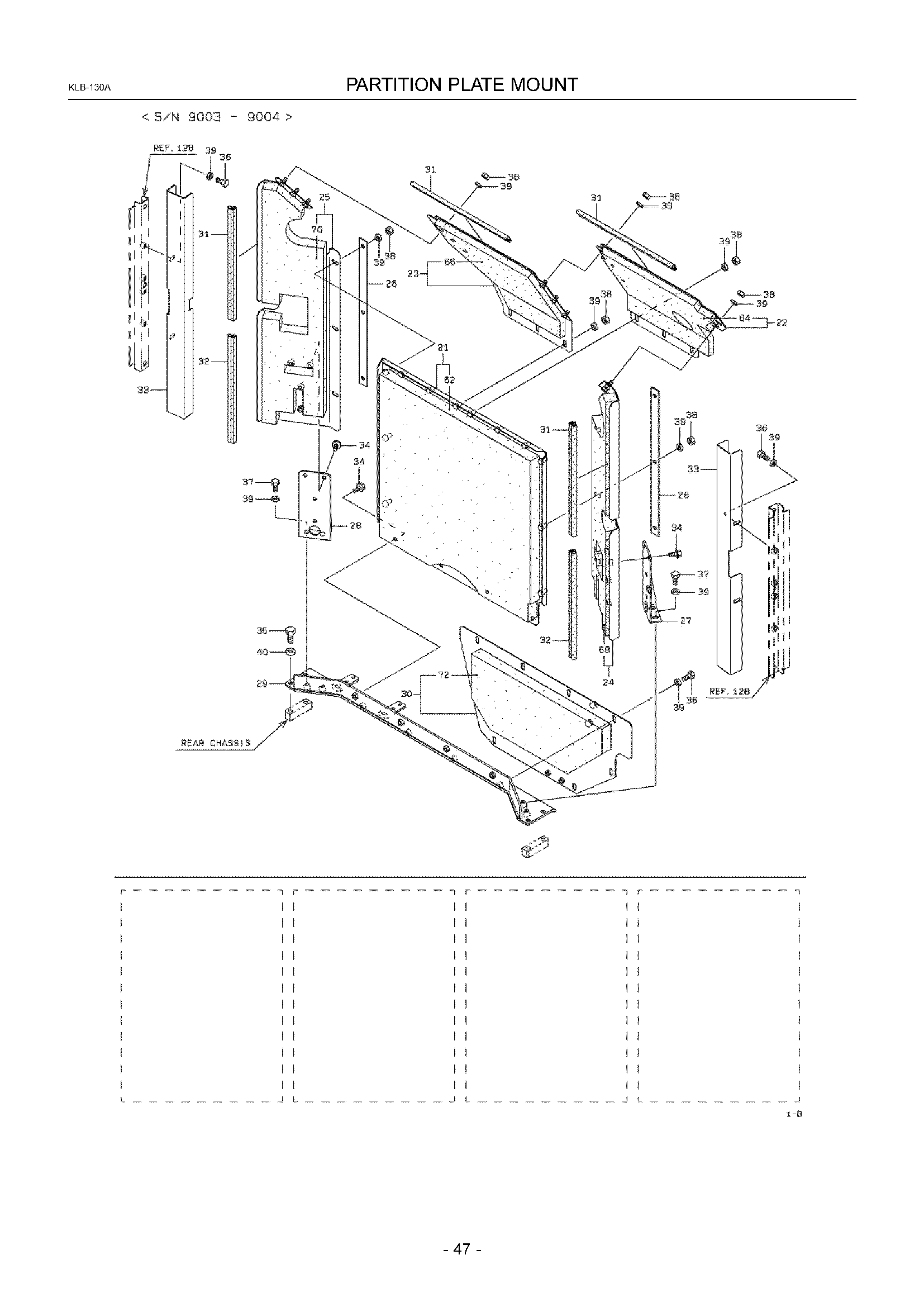

Заводская схема «Партитион пластина крепление» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4165026820 | Пластина в сборе | 1 |
| 22A | KC4165027690 | Пластина в сборе | 1 |
| 23A | KC4165027700 | Пластина в сборе | 1 |
| 24A | KC4165027910 | Пластина в сборе | 1 |
| 25A | KC4165027720 | Пластина в сборе | 1 |
| 26A | KC4171326060 | Пластина | 2 |
| 27A | KC4175223740 | Пластина | 1 |
| 27B | KC4175324100 | Пластина | 1 |
| 28A | KC4175223750 | Пластина | 1 |
| 29A | KC4175241360 | Пластина | 1 |
| 29B | KC4175323530 | Пластина | 1 |
| 30A | KC4165027730 | Пластина в сборе | 1 |
| 31A | KC3404123540 | Стрип, уплотнение | 4 |
| 32A | KC3404126890 | Стрип, уплотнение | 2 |
| 33A | KC4171344150 | Пластина | 2 |
| 34A | KC6180210020 | Болт, флангед | 12 |
| 34B | KC6180210020 | Болт, флангед | 24 |
| 35A | KC6103312025 | Болт | 4 |
| 35B | KC6180212025 | Болт, флангед | 4 |
| 36A | KC6103310020 | Болт | 11 |
| 36B | KC6180210016 | Болт, флангед | 3 |
| 37A | KC6103310025 | Болт | 4 |
| 38A | KC6240181101 | Гайка | 20 |
| 39A | KC6270140101 | Шайба, плане | 35 |
| 39B | KC6270140101 | Шайба, плане | 20 |
| 40A | KC6270140121 | Шайба, плане | 4 |
| 62A | KC3568130300 | Спонге | 1 |
| 64A | KC3568132940 | Спонге | 1 |
| 66A | KC3568132970 | Спонге | 1 |
| 68A | KC3568132960 | Спонге | 1 |
| 70A | KC3568132950 | Спонге | 1 |
| 72A | KC3568132740 | Спонге | 1 |
| 91A | KC4165027670 | Пластина в сборе | 1 |
| 92A | KC4165027680 | Пластина в сборе | 1 |
| 93A | KC4164151370 | Пластина | 1 |
| 94A | KC3371329980 | Лист, резиновый | 1 |
| 95A | KC3371329990 | Лист, резиновый | 1 |
| 96A | KC4601120050 | Шайба, плане | 4 |
| 97A | KC6180210020 | Болт, флангед | 17 |
| 98A | KC6271018161 | Шайба, плане | 4 |
| 112A | KC3568131630 | Спонге | 1 |
| 113A | KC3568131640 | Спонге | 1 |
| 114A | KC3568131650 | Спонге | 1 |
| 115A | KC3568131660 | Спонге | 1 |
| 116A | KC3568131670 | Спонге | 1 |
| 117A | KC3568131680 | Спонге | 1 |
| 119A | KC3568131690 | Спонге | 1 |
| 120A | KC3568131700 | Спонге | 1 |
| 121A | KC3568132730 | Спонге | 1 |
| 122A | KC3568132840 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
