Экран плата крепление — HITACHI ZW330

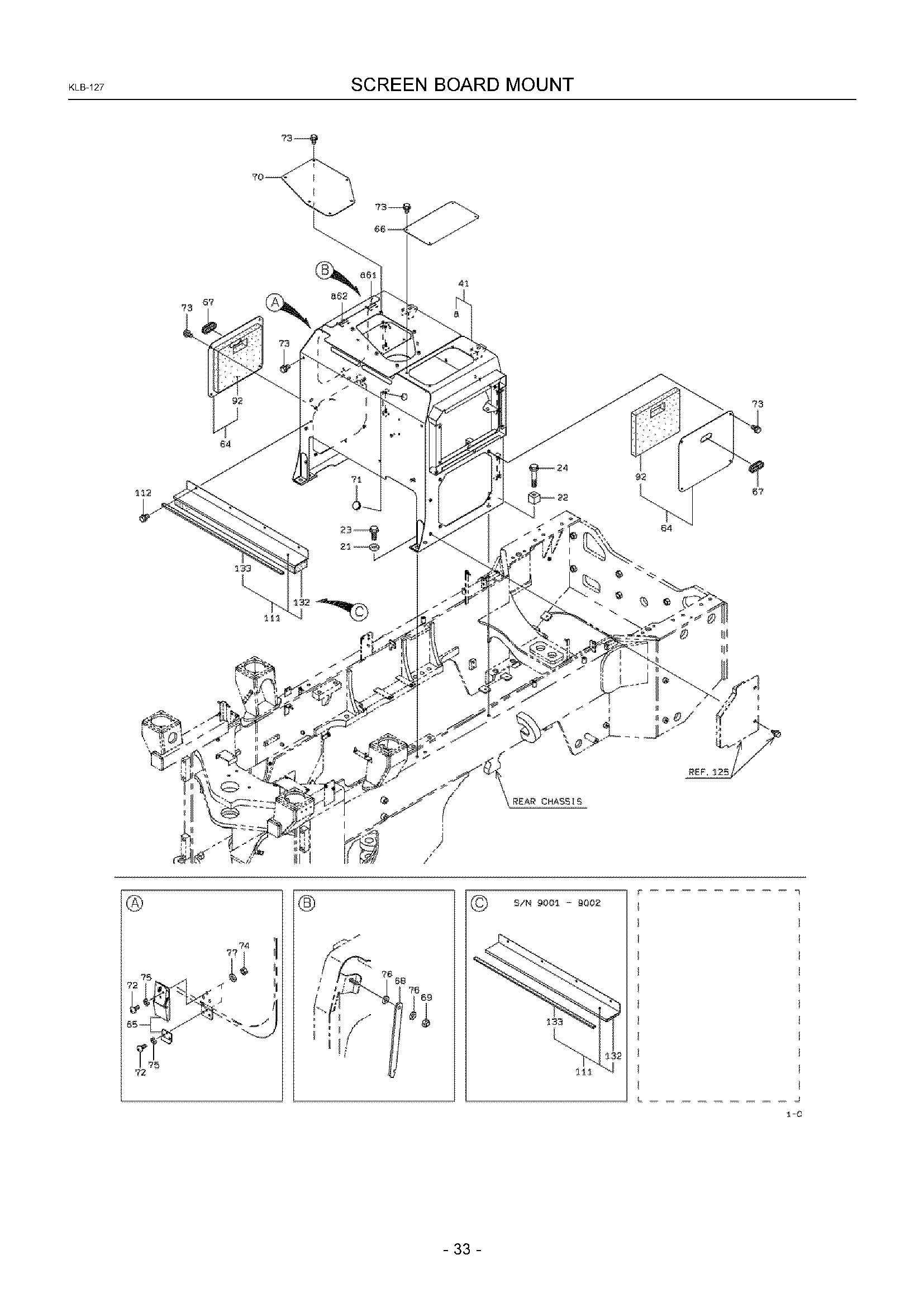

Заводская схема «Экран плата крепление» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4600022580 | Шайба | 4 |
| 22A | KC4160055190 | Пластина | 2 |
| 23A | KC6180216035 | Болт, флангед | 4 |
| 24A | KC6180216075 | Болт, флангед | 2 |
| 41A | KC4371123570 | Плата в сборе, экран | 1 |
| 41B | KC4371124150 | Плата в сборе, экран | 1 |
| 61A | KC3120557230 | Крышка | 1 |
| 62A | KC3989070010 | Петля | 2 |
| 64A | KC3120544260 | Крышка | 2 |
| 65A | KC3215060050 | Защёлка | 1 |
| 66A | KC4171136310 | Пластина | 1 |
| 67A | KC6580163032 | Втулка, еластик | 2 |
| 68A | KC4171151590 | Пластина | 1 |
| 69A | KC8803106101 | Гайка, селф-локкинг | 1 |
| 70A | KC4161848560 | Пластина | 1 |
| 71A | KC4153071690 | Пробка | 1 |
| 72A | KC6225651410 | Винт | 6 |
| 73A | KC6180210016 | Болт, флангед | 20 |
| 74A | KC6240181041 | Гайка | 6 |
| 75A | KC6272104100 | Пружинная шайба | 6 |
| 76A | KC6270140101 | Шайба, плане | 2 |
| 77A | KC6270140041 | Шайба, плане | 6 |
| 92A | KC3568051420 | Спонге | 1 |
| 111A | KC4165027220 | Пластина в сборе | 1 |
| 111B | KC4165027800 | Пластина в сборе | 1 |
| 112A | KC6180210020 | Болт, флангед | 4 |
| 132A | KC3568131160 | Спонге | 1 |
| 132B | KC3568133580 | Спонге | 1 |
| 133A | KC3568131170 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
