Воздушный радиатор линия — HITACHI ZW330

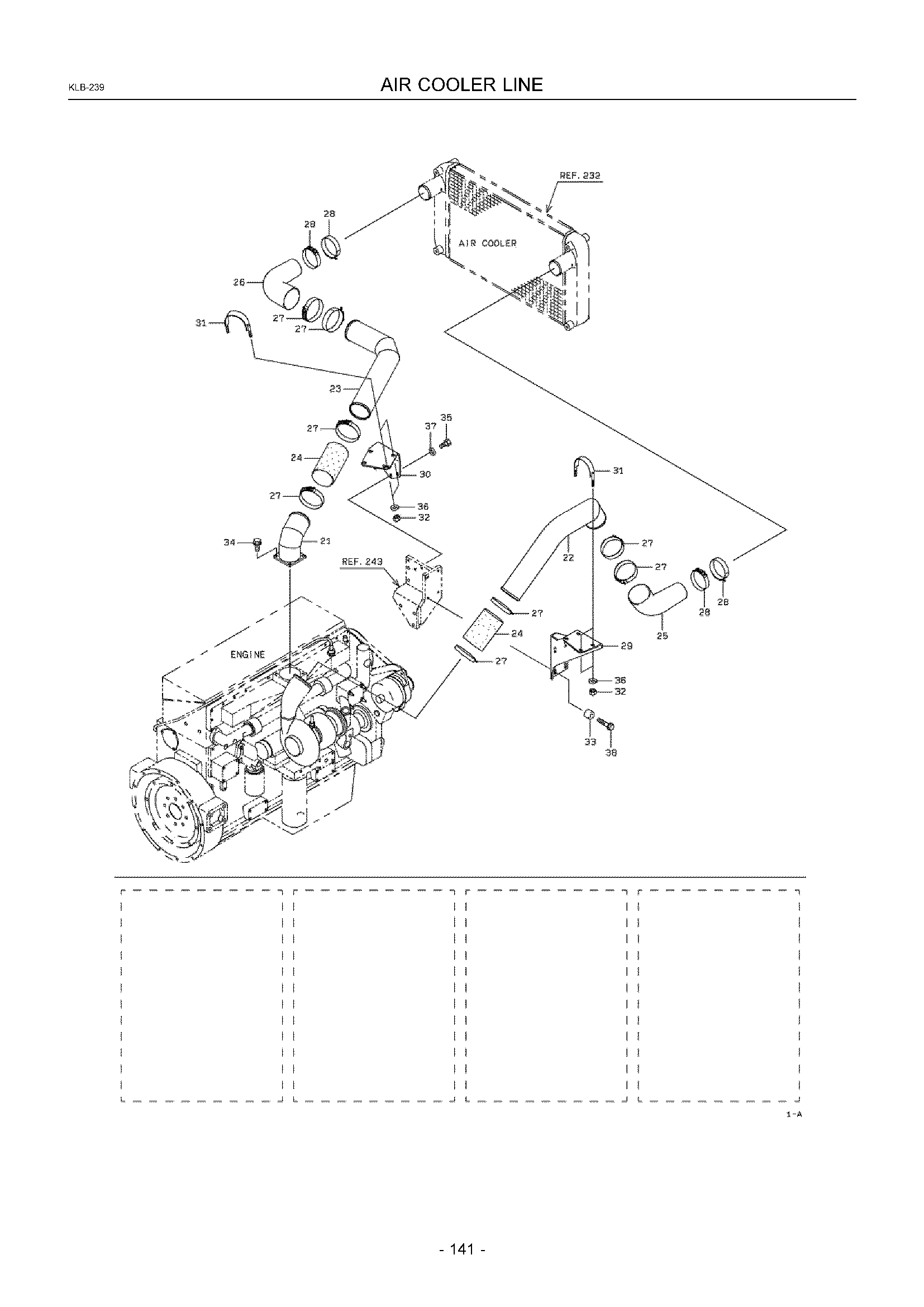

Заводская схема «Воздушный радиатор линия» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3875324140 | Трубка, воздушный | 1 |
| 22A | KC3875325250 | Трубка, воздушный | 1 |
| 23A | KC3875325260 | Трубка, воздушный | 1 |
| 24A | KC4311122590 | Шланг, воздушный | 2 |
| 25A | KC4311123000 | Шланг, воздушный | 1 |
| 26A | KC4311124390 | Шланг, воздушный | 1 |
| 27A | KC3867770710 | Лента, шланг | 8 |
| 28A | KC3867770700 | Лента, шланг | 4 |
| 29A | KC4090250240 | Кронштейн | 1 |
| 30A | KC4090242800 | Кронштейн | 1 |
| 31A | KC4396221290 | Болт, U | 4 |
| 32A | KC8803106101 | Гайка, селф-локкинг | 8 |
| 33A | KC3575024040 | Втулка | 4 |
| 34A | KC6180210025 | Болт, флангед | 4 |
| 35A | KC6103310020 | Болт | 3 |
| 35B | KC6103310025 | Болт | 3 |
| 36A | KC6270140101 | Шайба, плане | 8 |
| 37A | KC6271018101 | Шайба, плане | 3 |
| 38A | KC6180210040 | Болт, флангед | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
