Лоадинг гидравлический линия - стрела — HITACHI ZW330

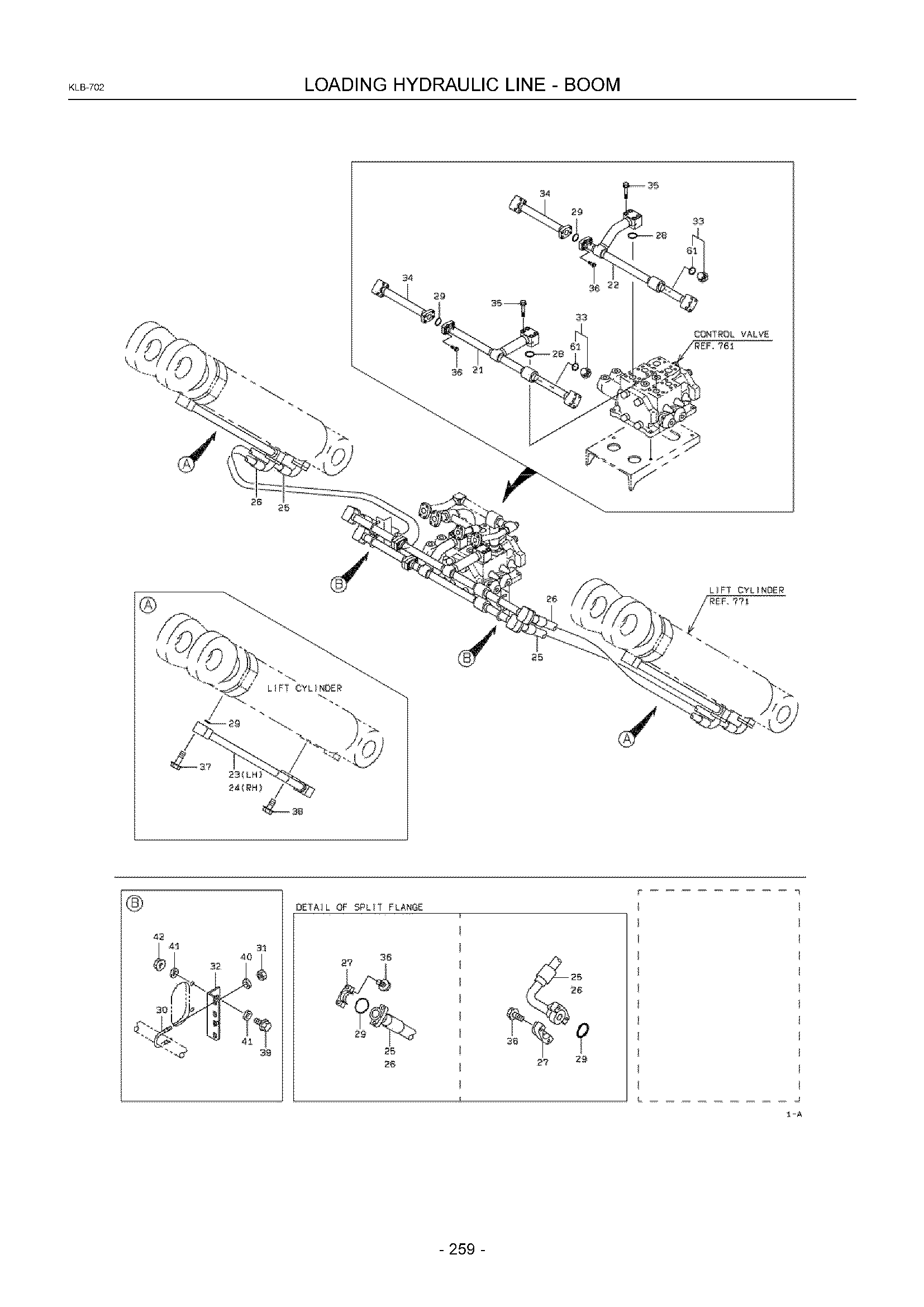

Заводская схема «Лоадинг гидравлический линия - стрела» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3877535970 | Трубка, масляный | 1 |
| 22A | KC3877535980 | Трубка, масляный | 1 |
| 23A | KC3877538710 | Трубка, масляный | 1 |
| 24A | KC3877538720 | Трубка, масляный | 1 |
| 25A | KC6867860117 | Шланг, высокий давление | 2 |
| 26A | KC6867860095 | Шланг, высокий давление | 2 |
| 27A | KC6981125210 | Фланец, разрезной | 16 |
| 28A | KC6522031027 | Кольцо, O | 2 |
| 29A | KC6522031024 | Кольцо, O | 12 |
| 30A | KC4396220030 | Болт, U | 4 |
| 31A | KC8803106101 | Гайка, селф-локкинг | 8 |
| 32A | KC3050241610 | Угол | 2 |
| 33A | KC8839021316 | Пробка | 2 |
| 34A | KC3877535990 | Трубка, масляный | 2 |
| 35A | KC6180212065 | Болт, флангед | 8 |
| 36A | KC6180210030 | Болт, флангед | 40 |
| 37A | KC6180210055 | Болт, флангед | 8 |
| 38A | KC6180210020 | Болт, флангед | 4 |
| 39A | KC6180210040 | Болт, флангед | 4 |
| 40A | KC6270140101 | Шайба, плане | 8 |
| 41A | KC4601120190 | Шайба, плане | 8 |
| 42A | KC6248021101 | Гайка, флангед | 4 |
| 61A | KC6521012029 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
