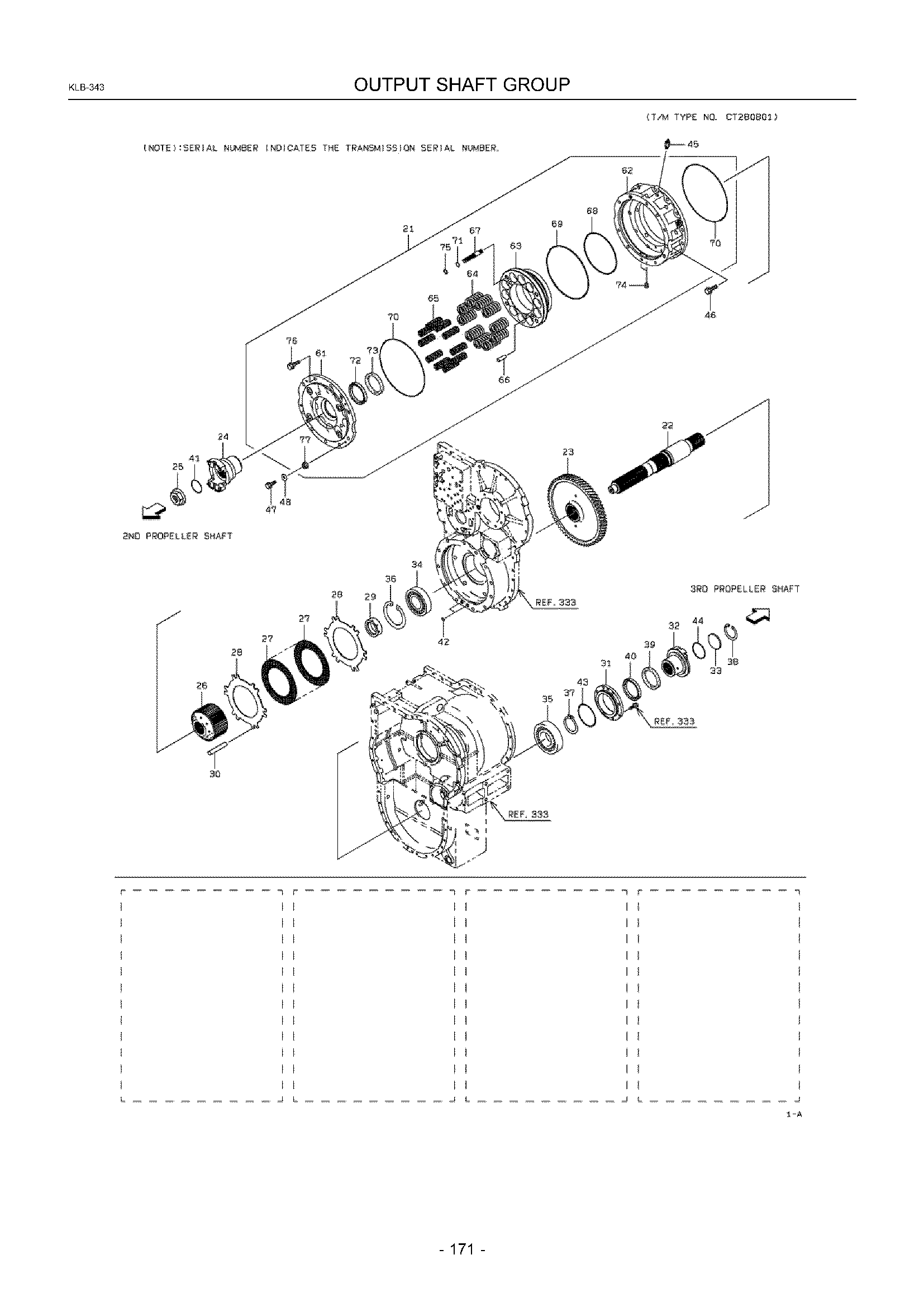

Оутпут вал группа — HITACHI ZW330

Заводская схема «Оутпут вал группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
21A	KC3996220160	Поршень в сборе	1
22A	KC3450122600	Вал в сборе	1
23A	KC3240024980	Шестерня	1
24A	KC4462121740	Вилка, фланец	1
25A	KC3760020250	Гайка	1
26A	KC3805020980	HUB	1
27A	KC3721360560	Дисковый, фрикционный	10
28A	KC3721260320	Дисковый, сепаратион	11
29A	KC4520029080	Кольцо	1
30A	KC4000042060	Палец	6
31A	KC4495320620	Фиксатор, уплотнение	1
32A	KC4462121870	Вилка, фланец	1
33A	KC4162121500	Пластина	1
34A	KC4200360300	Подшипник, каток	1
35A	KC7810106314	Подшипник, шарик	1
36A	KC6381200150	Кольцо, стопорный	1
37A	KC6381100070	Кольцо, стопорный	1
38A	KC6381200085	Кольцо, стопорный	1
39A	KC3404260620	Уплотнение, масляный	1
40A	KC3404260610	Уплотнение, масляный	1
41A	KC6521012060	Кольцо, O	1
42A	KC6521012014	Кольцо, O	2
43A	KC6521022145	Кольцо, O	1
44A	KC4713120840	Кольцо, O	1
45A	KC3510770020	Винт, блеед	1
46A	KC6180216040	Болт, флангед	12
47A	KC6180210030	Болт, флангед	4
48A	KC4601122020	Шайба, плане	4
61A	KC3121023450	Крышка	1
62A	KC3790025470	Корпус	1
63A	KC3996022240	Поршень	1
64A	KC3560023970	Пружина	10
65A	KC3560023980	Пружина	10
66A	KC6302616050	Палец, страигхт	2
67A	KC4587029530	Шток	4
68A	KC4714860210	Кольцо, D	1
69A	KC4714860200	Кольцо, D	1
70A	KC4713160530	Кольцо, O	2
71A	KC6521012016	Кольцо, O	4
72A	KC3404260620	Уплотнение, масляный	1
73A	KC3404260610	Уплотнение, масляный	1
74A	KC8839016104	Пробка	2
75A	KC6524021016	Кольцо, бакк-уп	4
76A	KC6180216040	Болт, флангед	10
77A	KC6248021161	Гайка, флангед	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
