Кабина — HITACHI ZW330

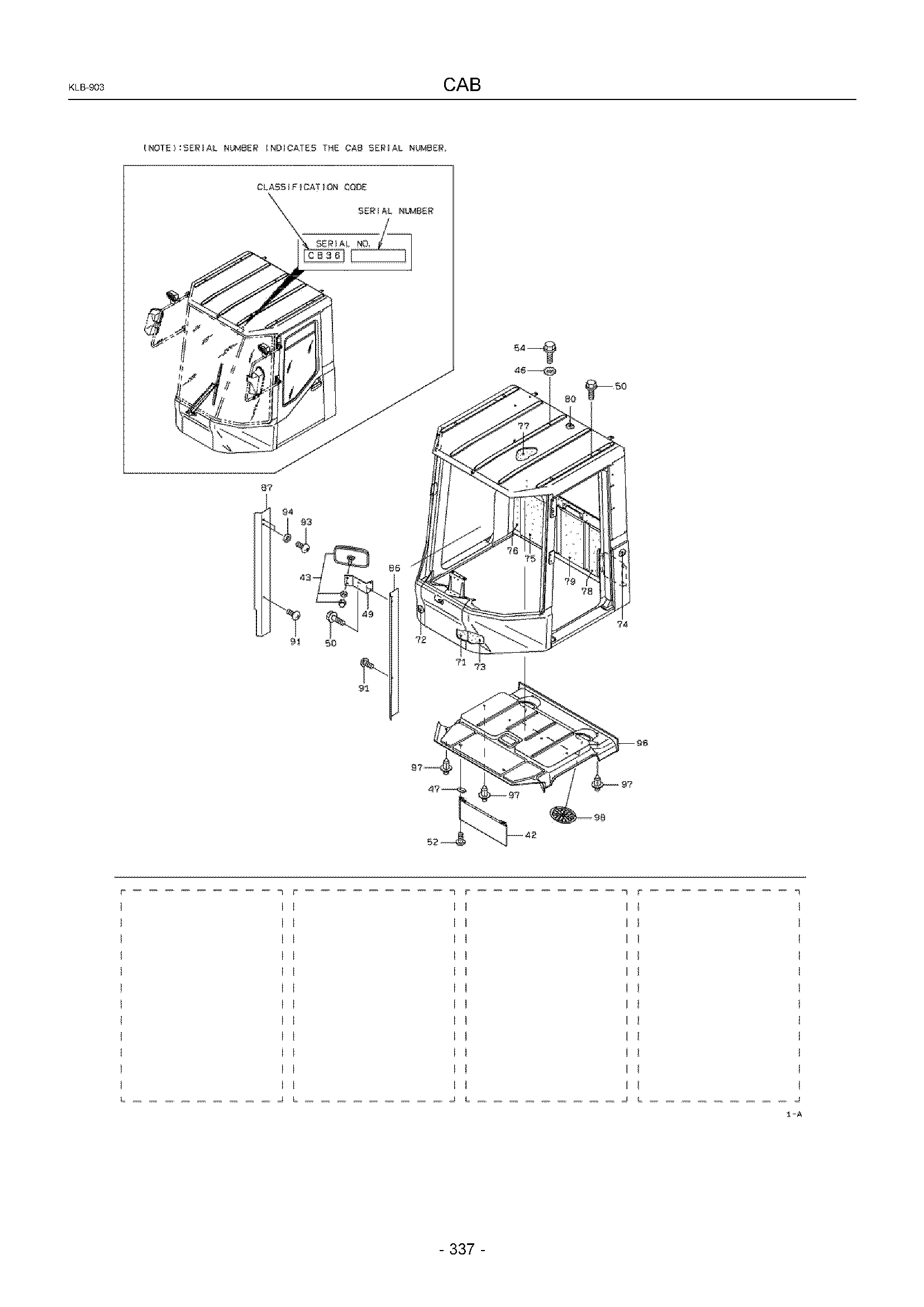

Заводская схема «Кабина» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
000A	KC3226620830	Кабина в сборе, ROPS	1
21A	KC3752121890	Дверь в сборе	1
22A	KC3752121540	Дверь в сборе	1
41A	KC4163538650	Пластина	2
42A	KC3819120060	Висор, SUN	1
43A	KC4434470020	Зеркало, кабина	1
44A	KC3404160070	Стрип, уплотнение	2
45A	KC3215060030	Защёлка	2
46A	KC4602320120	Шайба, уплотнение	1
47A	KC4161524340	Пластина	2
48A	KC4160345670	Пластина	2
49A	KC4160541290	Пластина	1
50A	KC6180208016	Болт, флангед	16
51A	KC6225751820	Винт	4
52A	KC3510020310	Винт	4
53A	KC6276137081	Шайба, зуб	4
54A	KC6180212016	Болт, флангед	1
71A	KC3568043840	Спонге	1
72A	KC3568043850	Спонге	1
73A	KC3568043860	Спонге	1
74A	KC3568043870	Спонге	1
75A	KC3568045930	Спонге	1
76A	KC3568043890	Спонге	1
77A	KC3568044180	Спонге	1
78A	KC3568045940	Спонге	1
79A	KC3568045950	Спонге	1
80A	KC3568047570	Спонге	1
81A	KC3123630450	Крышка в сборе	1
82A	KC3568121580	Спонге	1
83A	KC3215020390	Защёлка	2
84A	KC4600023760	Шайба	2
85A	KC4600021020	Шайба	2
86A	KC4161735180	Пластина	1
87A	KC4161943450	Пластина	1
88A	KC4161735200	Пластина	1
89A	KC4161735210	Пластина	1
90A	KC3811070040	Подвес	1
91A	KC3510020400	Винт	4
92A	KC3510020280	Винт	2
93A	KC3510020520	Винт	2
94A	KC4601120180	Шайба, плане	2
95A	KC6225751620	Винт	1
96A	KC4537060090	Рооф в сборе	1
97A	KC4502070160	Заклёпка	10
98A	KC3307060020	Решётка	2
111A	KC3568051230	Спонге	1
112A	KC3404123970	Стрип, уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
