Тормоз линия - гидроаккумулятор — HITACHI ZW330

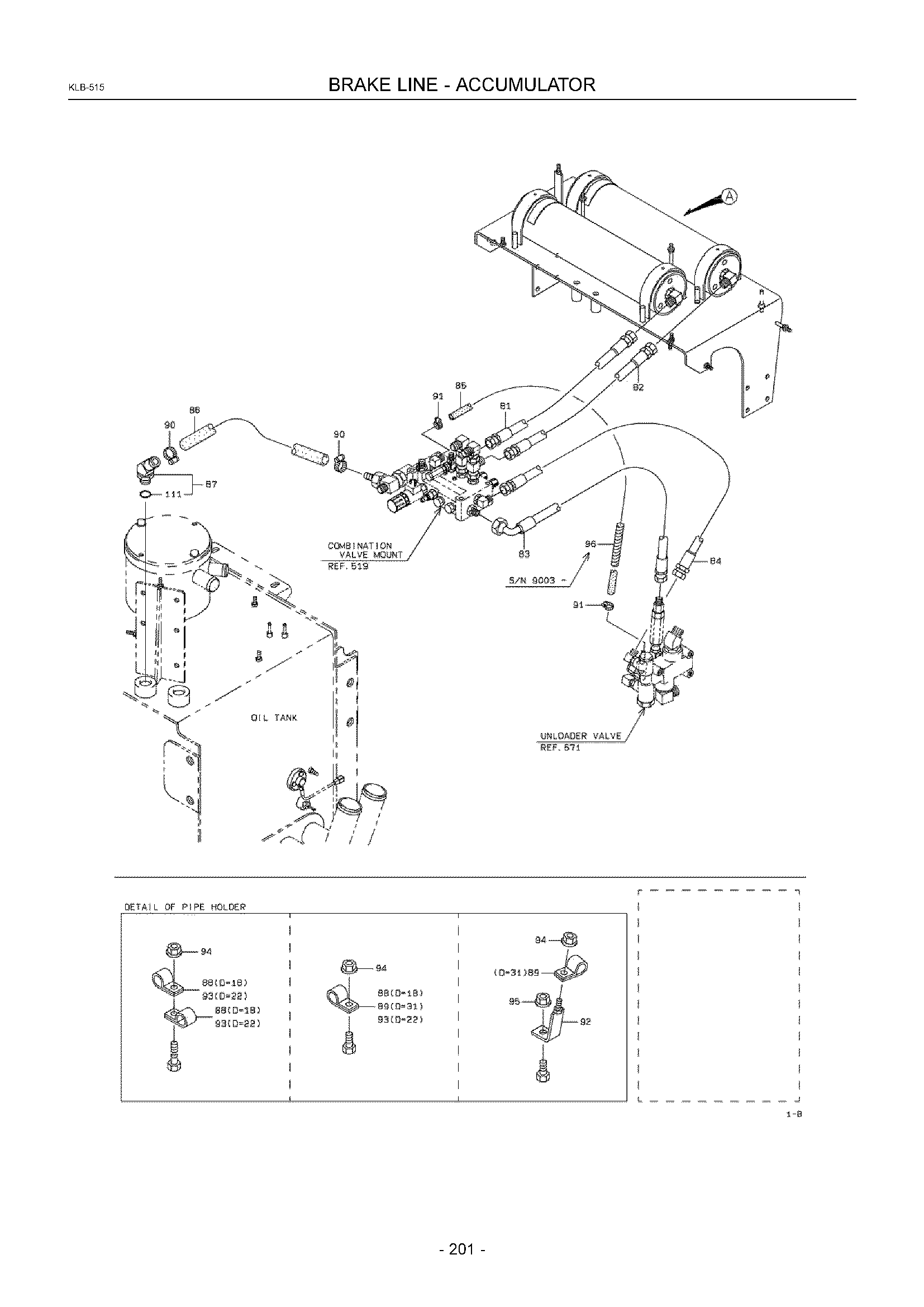

Заводская схема «Тормоз линия - гидроаккумулятор» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6180210020 | Болт, флангед | 8 |
| 22A | KC6180210065 | Болт, флангед | 2 |
| 41A | KC3010060510 | Гидроаккумулятор в сборе | 2 |
| 42A | KC4090252810 | Кронштейн | 1 |
| 43A | KC3867021850 | Лента | 4 |
| 44A | KC8824106908 | Адаптер, угловой штуцер | 2 |
| 45A | KC3371322540 | Лист, резиновый | 4 |
| 46A | KC8803106121 | Гайка, селф-локкинг | 8 |
| 47A | KC6270140121 | Шайба, плане | 8 |
| 61A | KC6523100081 | Кольцо, O | 1 |
| 81A | KC6865530110 | Шланг, высокий давление | 1 |
| 82A | KC6865530125 | Шланг, высокий давление | 1 |
| 83A | KC6863520070 | Шланг, высокий давление | 1 |
| 83B | KC6863520072 | Шланг, высокий давление | 1 |
| 84A | KC6865520075 | Шланг, высокий давление | 1 |
| 84B | KC6865520077 | Шланг, высокий давление | 1 |
| 85A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 86A | KC6704019000 | Шланг, подогрев ресистинг LP | |
| 87A | KC3771522540 | Ниппель, шланг | 1 |
| 88A | KC7200111800 | Держатель, трубка | 4 |
| 89A | KC7201031000 | Держатель, шланг | 3 |
| 90A | KC6900203800 | Лента, шланг | 2 |
| 91A | KC6900202200 | Лента, шланг | 2 |
| 92A | KC4171130040 | Пластина | 1 |
| 93A | KC7200112200 | Держатель, трубка | 3 |
| 94A | KC6248021081 | Гайка, флангед | 8 |
| 95A | KC6248021101 | Гайка, флангед | 1 |
| 96A | KC6908119000 | Трубка, спирал | |
| 111A | KC6521012024 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
