Форвард и 3RD муфта — HITACHI ZW330

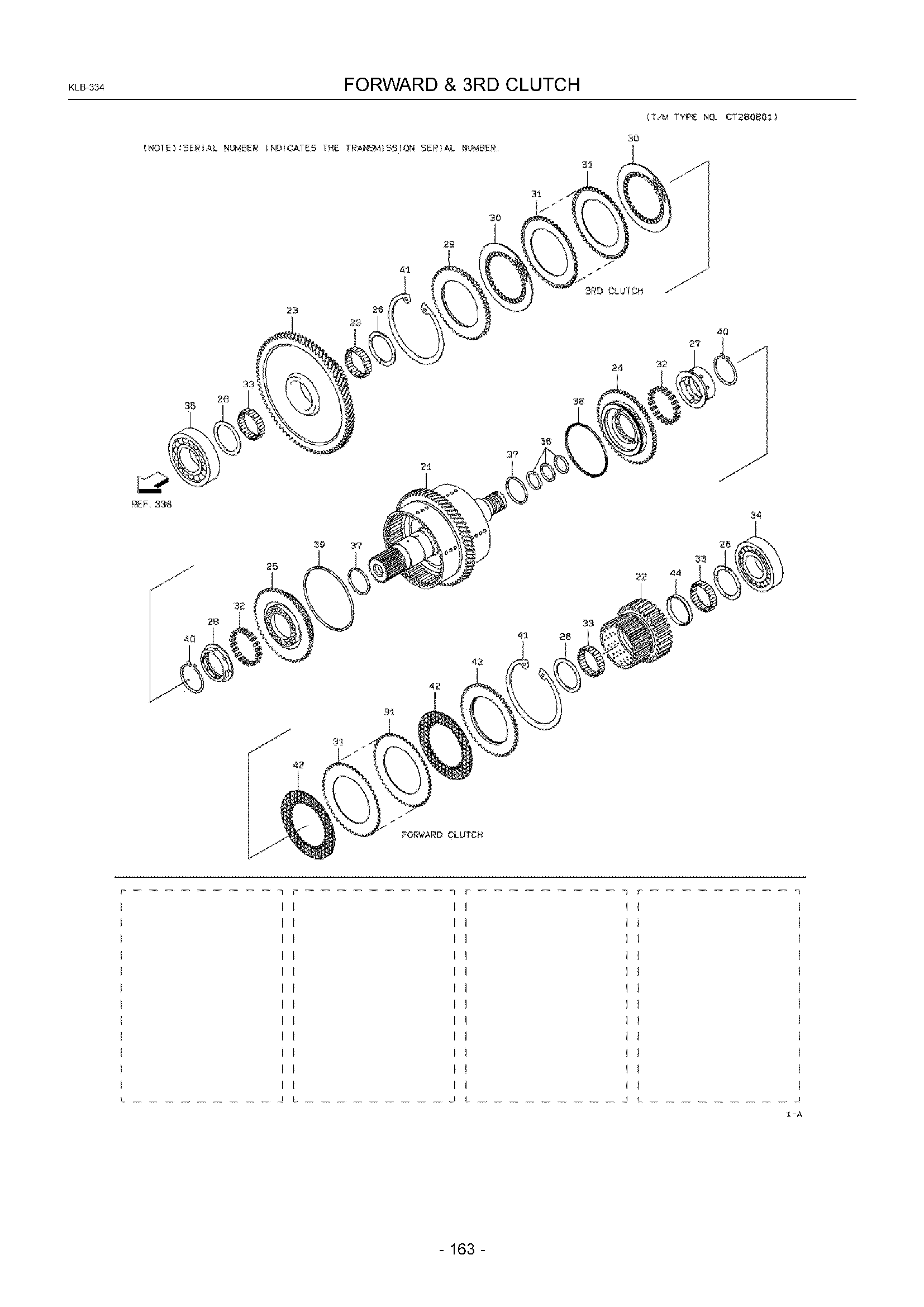

Заводская схема «Форвард и 3RD муфта» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3287221920 | Муфта в сборе | 1 |
| 21A | KC3450123060 | Вал в сборе | 1 |
| 22A | KC3240026110 | Шестерня | 1 |
| 23A | KC3240022620 | Шестерня | 1 |
| 24A | KC3996022370 | Поршень | 1 |
| 25A | KC3996020750 | Поршень | 1 |
| 26A | KC4603320130 | Шайба, упорный | 4 |
| 27A | KC4520024450 | Кольцо | 1 |
| 28A | KC4520024460 | Кольцо | 1 |
| 29A | KC4162125010 | Пластина | 1 |
| 30A | KC3721360580 | Дисковый, фрикционный | 5 |
| 31A | KC3721220340 | Дисковый, сепаратион | 10 |
| 32A | KC3560021400 | Пружина | 40 |
| 33A | KC4200660080 | Подшипник, неедле | 4 |
| 34A | KC4200360470 | Подшипник, каток | 1 |
| 35A | KC7810106314 | Подшипник, шарик | 1 |
| 36A | KC4530120190 | Кольцо, поршень | 3 |
| 37A | KC4530160120 | Кольцо, поршень | 2 |
| 38A | KC4714220120 | Кольцо, U | 1 |
| 39A | KC4714220130 | Кольцо, U | 1 |
| 40A | KC6381100075 | Кольцо, стопорный | 2 |
| 41A | KC6381200200 | Кольцо, стопорный | 2 |
| 42A | KC3721360730 | Дисковый, фрикционный | 7 |
| 43A | KC4162133990 | Пластина | 1 |
| 44A | KC4520030140 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
