Наклон гидроцилиндр(правый) (для укороченный стрела) — HITACHI ZW330

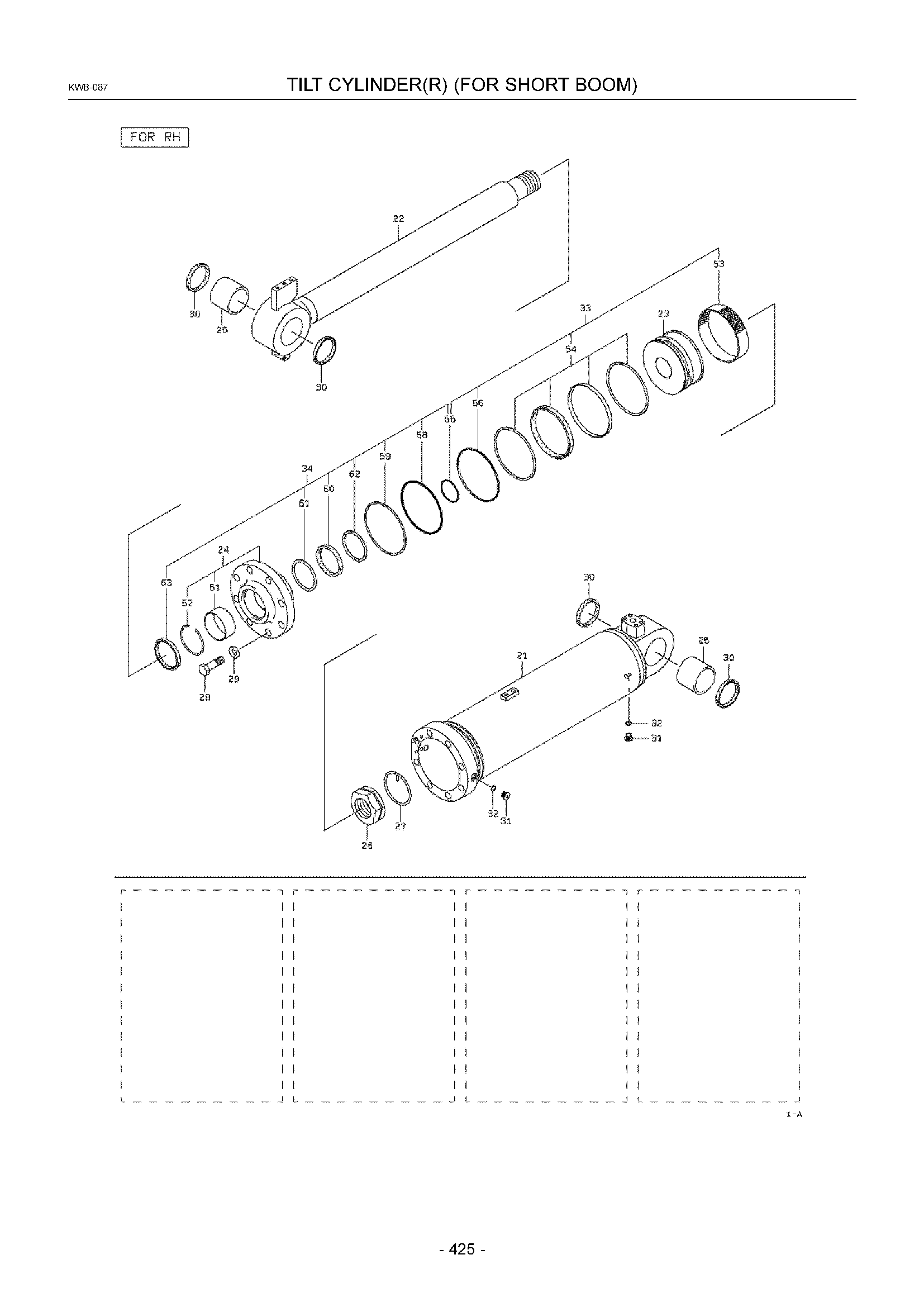

Заводская схема «Наклон гидроцилиндр(правый) (для укороченный стрела)» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3482067290 | Гидроцилиндр в сборе, масляный | 1 |
| 21A | KC3672573770 | Трубка, гидроцилиндр | 1 |
| 22A | KC4588673240 | Шток, поршень | 1 |
| 23A | KC3996070850 | Поршень | 1 |
| 24A | KC3126560150 | Крышка в сборе, шток | 1 |
| 25A | KC4084073390 | Втулка | 2 |
| 26A | KC3763670060 | Гайка, поршень | 1 |
| 27A | KC4531570130 | Кольцо, остановка | 1 |
| 28A | KC4390071100 | Болт | 8 |
| 29A | KC6272122100 | Пружинная шайба | 8 |
| 30A | KC6505101608 | Уплотнение, пыль | 4 |
| 31A | KC4153071210 | Пробка | 2 |
| 32A | KC6521012011 | Кольцо, O | 2 |
| 33A | KC4932760520 | Уплотнение комплект | 1 |
| 34A | KC4932771440 | Уплотнение комплект | 1 |
| 51A | KC4084070360 | Втулка | 1 |
| 52A | KC4531570140 | Кольцо, остановка | 1 |
| 53A | KC6543123237 | Кольцо, веар | 1 |
| 54A | KC4932870030 | Уплотнение комплект | 1 |
| 55A | KC6521022070 | Кольцо, O | 1 |
| 56A | KC4717170190 | Кольцо, веар | 1 |
| 58A | KC6521022170 | Кольцо, O | 1 |
| 59A | KC6524032170 | Кольцо, бакк-уп | 1 |
| 60A | KC6544605210 | Манжета, U | 1 |
| 61A | KC6547310330 | Кольцо, бакк-уп | 1 |
| 62A | KC6546301640 | Кольцо, буффер | 1 |
| 63A | KC6545504008 | Кольцо, скрапер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
