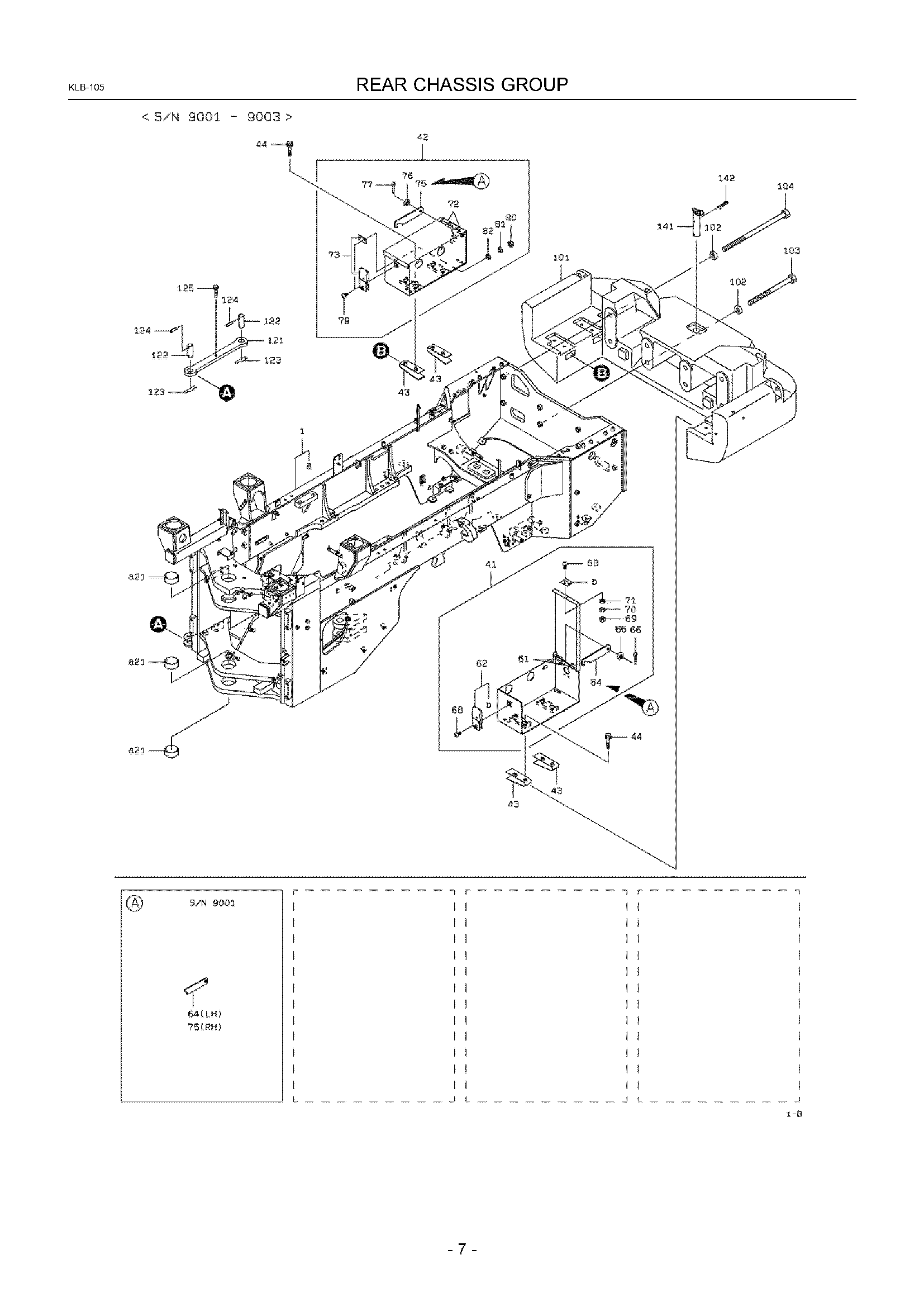

Задний шасси группа — HITACHI ZW330

Заводская схема «Задний шасси группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1A	KC3425727620	Шасси в сборе, задний	1
21A	KC4084026060	Втулка	3
41A	KC4385121010	Короб в сборе, аккумулятор	1
41B	KC4385121080	Короб в сборе, аккумулятор	1
41C	KC4385121140	Короб в сборе, аккумулятор	1
42A	KC4385121020	Короб в сборе, аккумулятор	1
42B	KC4385121090	Короб в сборе, аккумулятор	1
42C	KC4385121150	Короб в сборе, аккумулятор	1
43A	KC4175128070	Пластина	4
44A	KC6180216050	Болт, флангед	8
44B	KC6180216055	Болт, флангед	8
45A	KC3371327920	Лист, резиновый	4
46A	KC6271018161	Шайба, плане	8
61A	KC3989070010	Петля	2
62A	KC3215060050	Защёлка	1
64A	KC4171030660	Пластина	1
64B	KC4171438450	Пластина	1
65A	KC4601120190	Шайба, плане	1
66A	KC6300203020	Палец, разрезной	1
68A	KC6225651410	Винт	6
69A	KC6240181041	Гайка	3
70A	KC6272104100	Пружинная шайба	3
71A	KC6270140041	Шайба, плане	3
72A	KC3989070010	Петля	2
73A	KC3215060050	Защёлка	1
75A	KC4171030660	Пластина	1
75B	KC4171438450	Пластина	1
76A	KC4601120190	Шайба, плане	1
77A	KC6300203020	Палец, разрезной	1
79A	KC6225651410	Винт	6
80A	KC6240181041	Гайка	3
81A	KC6272104100	Пружинная шайба	3
82A	KC6270140041	Шайба, плане	3
101A	KC3078025270	Груз	1
101B	KC3078025700	Груз	1
102A	KC4601121980	Шайба, плане	8
103A	KC6103324300	Болт	4
104A	KC6103324440	Болт	4
121A	KC4160033200	Пластина	1
122A	KC4000035100	Палец	2
123A	KC4004520210	Палец, стопорный	2
124A	KC4003360020	Палец, пружина	2
125A	KC6180210040	Болт, флангед	1
141A	KC4000043890	Палец	1
142A	KC4004520220	Палец, стопорный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
