Зеркало группа — HITACHI ZW330

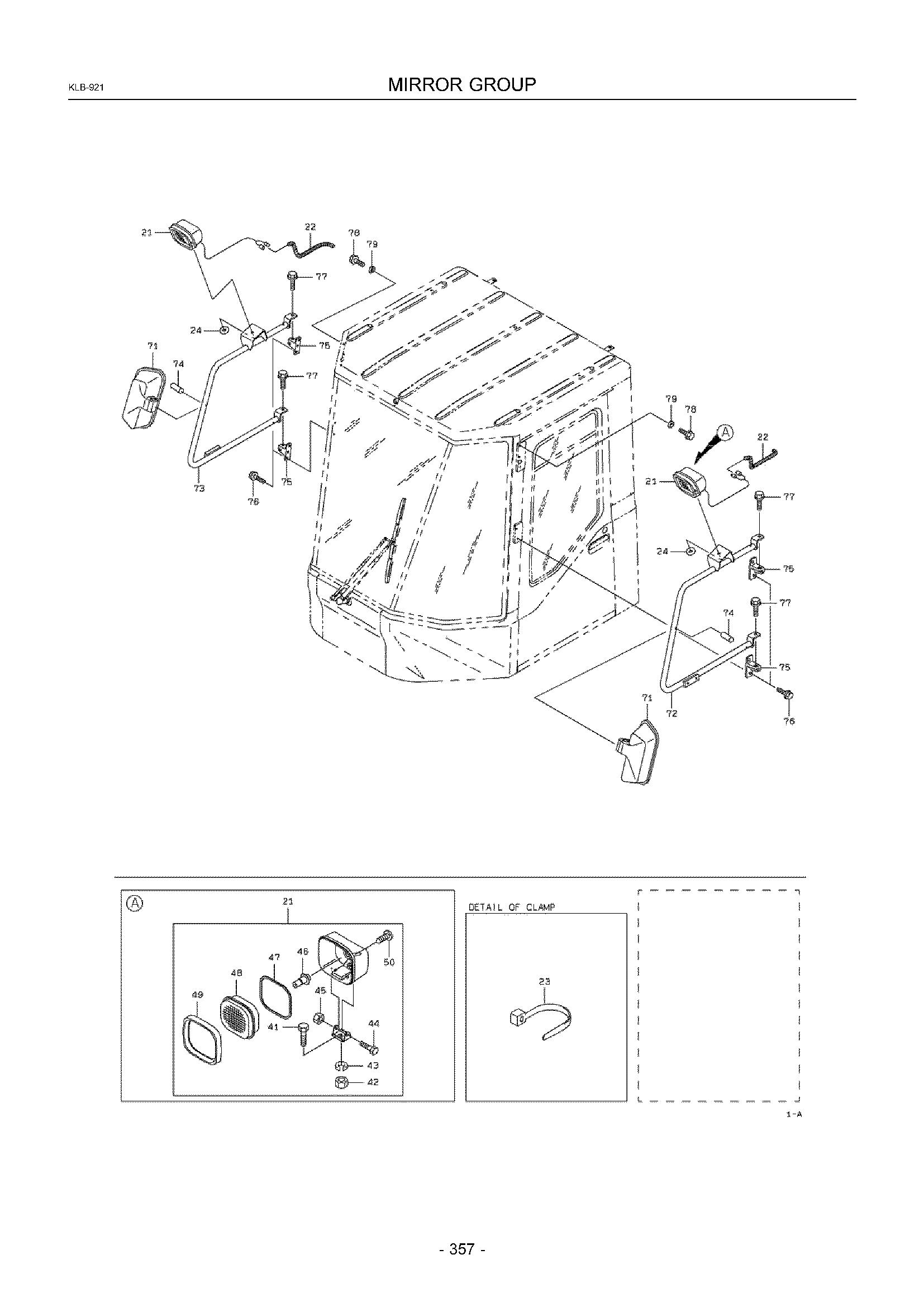

Заводская схема «Зеркало группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4489060260 | Фонарь, головка | 2 |
| 22A | KC3672470100 | Трубка, кондуит | 2 |
| 23A | KC3292370100 | Хомут, шланг | 4 |
| 24A | KC4601120180 | Шайба, плане | 2 |
| 41A | KC6100108020 | Болт | 1 |
| 42A | KC6240181081 | Гайка | 1 |
| 43A | KC6272108100 | Пружинная шайба | 1 |
| 44A | KC6100106050 | Болт | 1 |
| 45A | KC3760072340 | Гайка | 1 |
| 46A | KC3848070770 | Лампа | 1 |
| 47A | KC3199071750 | Прокладка | 1 |
| 48A | KC4570170800 | Рассеиватель | 1 |
| 49A | KC4060070920 | Рама | 1 |
| 50A | KC6226114018 | Винт, таппинг | 4 |
| 71A | KC4434060130 | Зеркало | 2 |
| 72A | KC3521024510 | Стойка | 1 |
| 73A | KC3521024520 | Стойка | 1 |
| 74A | KC4000027270 | Палец | 2 |
| 75A | KC4090158320 | Кронштейн | 4 |
| 76A | KC6180208016 | Болт, флангед | 8 |
| 77A | KC6180212020 | Болт, флангед | 4 |
| 78A | KC6180210012 | Болт, флангед | 2 |
| 79A | KC6270140101 | Шайба, плане | 2 |
| 91A | KC3319352840 | Трос в сборе | 1 |
| 92A | KC4489060260 | Фонарь, головка | 2 |
| 93A | KC4601120180 | Шайба, плане | 2 |
| 94A | KC6580108016 | Втулка, еластик | 2 |
| 95A | KC3672470080 | Трубка, кондуит | 2 |
| 96A | KC3292370100 | Хомут, шланг | 2 |
| 111A | KC6100108020 | Болт | 1 |
| 112A | KC6240181081 | Гайка | 1 |
| 113A | KC6272108100 | Пружинная шайба | 1 |
| 114A | KC6100106050 | Болт | 1 |
| 115A | KC3760072340 | Гайка | 1 |
| 116A | KC3848070770 | Лампа | 1 |
| 117A | KC3199071750 | Прокладка | 1 |
| 118A | KC4570170800 | Рассеиватель | 1 |
| 119A | KC4060070920 | Рама | 1 |
| 120A | KC6226114018 | Винт, таппинг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
