Сиденье — HITACHI ZW330

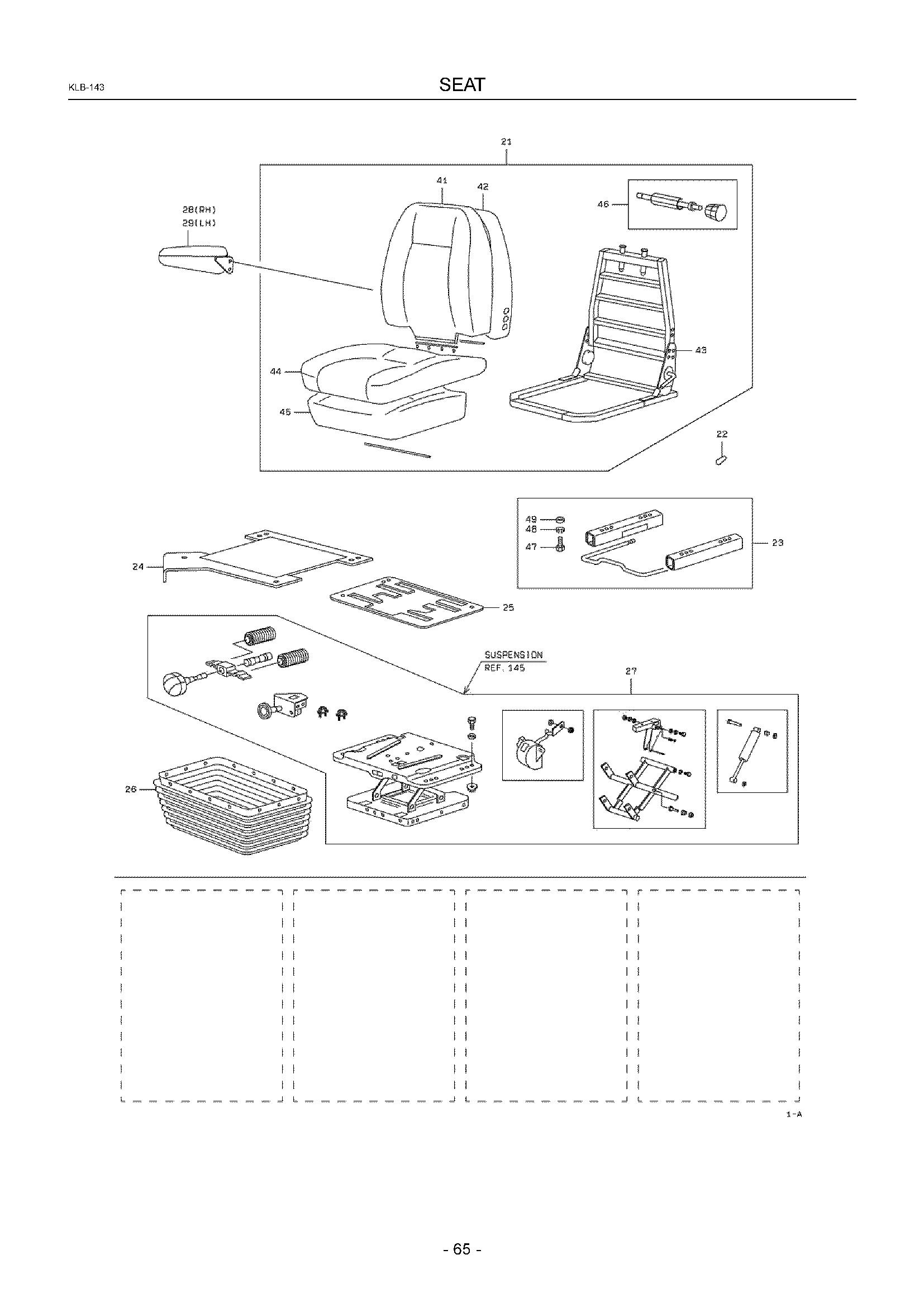

Заводская схема «Сиденье» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3392160710 | Сиденье в сборе | 1 |
| 21A | KC3392170210 | Сиденье в сборе | 1 |
| 22A | KC3781070580 | Ручка | 1 |
| 23A | KC3572070010 | Скольжение в сборе | 1 |
| 24A | KC4165070170 | Пластина в сборе | 1 |
| 25A | KC4165070180 | Пластина в сборе | 1 |
| 26A | KC3124170230 | Крышка в сборе | 1 |
| 27A | KC3350070070 | Подвеска в сборе | 1 |
| 28A | KC3006270420 | Армрест | 1 |
| 29A | KC3006270430 | Армрест | 1 |
| 41A | KC3392270050 | Сиденье в сборе, дополнительный | 1 |
| 42A | KC3392470100 | Сиденье задний | 1 |
| 43A | KC4060070950 | Рама | 1 |
| 44A | KC3127570130 | Крышка, сиденье | 1 |
| 45A | KC3392370330 | Сиденье амортизатор | 1 |
| 46A | KC3361070310 | Опора в сборе | 1 |
| 47A | KC3510020900 | Винт | 6 |
| 48A | KC6272108100 | Пружинная шайба | 6 |
| 49A | KC6271018081 | Шайба, плане | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
