Двигатель кабина крепление — HITACHI ZW330

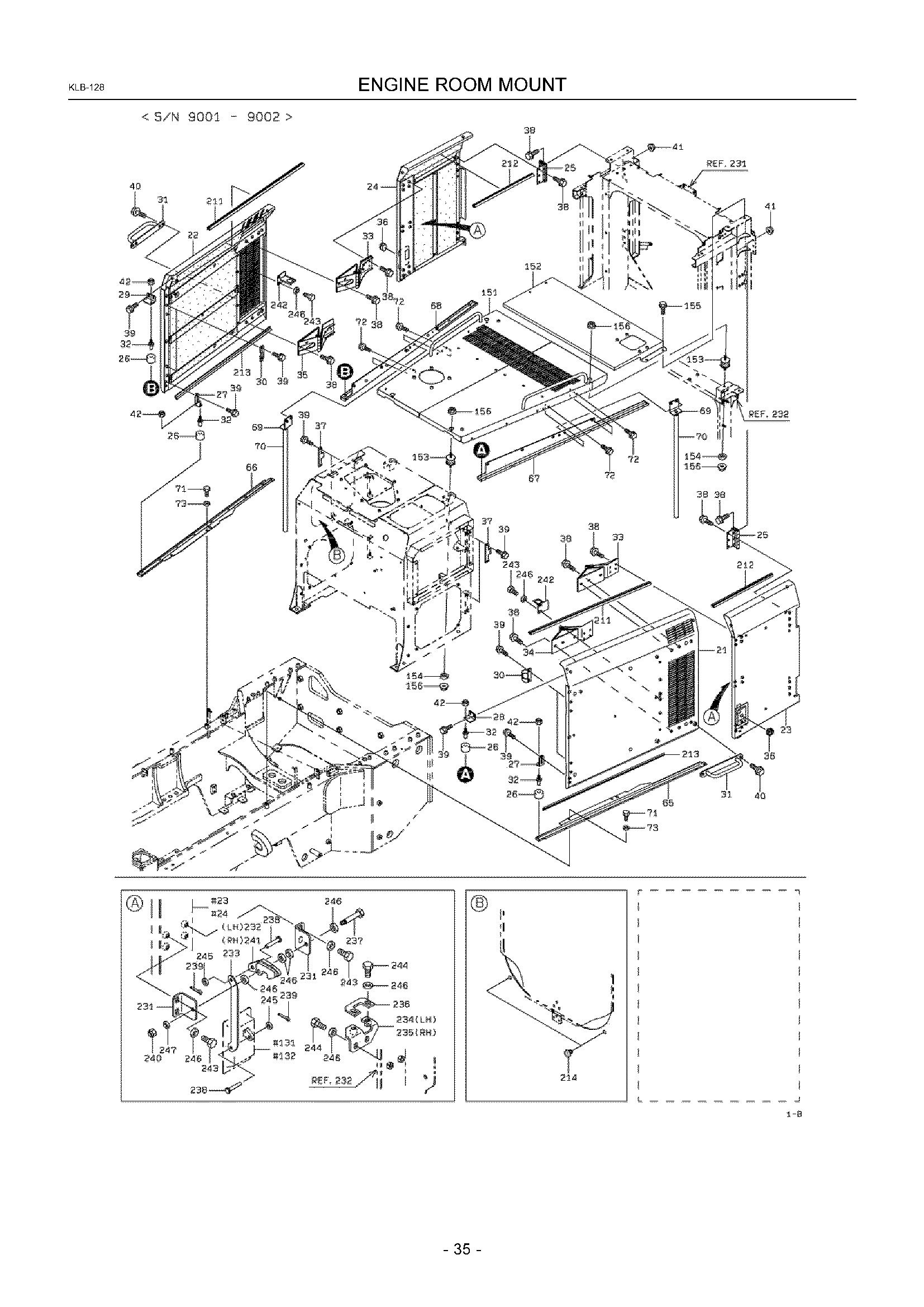

Заводская схема «Двигатель кабина крепление» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3126422400 | Крышка в сборе, боковой | 1 |
| 21B | KC3126422920 | Крышка в сборе, боковой | 1 |
| 22A | KC3126422410 | Крышка в сборе, боковой | 1 |
| 22B | KC3126422940 | Крышка в сборе, боковой | 1 |
| 23A | KC3126421800 | Крышка в сборе, боковой | 1 |
| 24A | KC3126421810 | Крышка в сборе, боковой | 1 |
| 25A | KC3989022990 | Петля | 4 |
| 26A | KC4520030070 | Кольцо | 4 |
| 27A | KC4171432250 | Пластина | 2 |
| 28A | KC4171224750 | Пластина | 1 |
| 29A | KC4171224760 | Пластина | 1 |
| 30A | KC4171426930 | Пластина | 4 |
| 30B | KC4171437870 | Пластина | 4 |
| 31A | KC3813026830 | Поручень | 2 |
| 32A | KC4390026140 | Болт | 4 |
| 33A | KC3989023220 | Петля | 2 |
| 34A | KC3989023230 | Петля | 1 |
| 35A | KC3989023240 | Петля | 1 |
| 36A | KC3211060010 | Замок | 2 |
| 37A | KC4175255790 | Пластина | 4 |
| 37B | KC4171437880 | Пластина | 4 |
| 38A | KC6180210020 | Болт, флангед | 52 |
| 39A | KC6180208020 | Болт, флангед | 24 |
| 40A | KC6180216025 | Болт, флангед | 4 |
| 41A | KC6248021101 | Гайка, флангед | 12 |
| 42A | KC8803106081 | Гайка, селф-локкинг | 4 |
| 65A | KC4163747540 | Пластина | 1 |
| 66A | KC4163747550 | Пластина | 1 |
| 67A | KC3193021220 | Направляющая | 1 |
| 67B | KC3193120140 | Направляющая в сборе | 1 |
| 68A | KC3193021230 | Направляющая | 1 |
| 68B | KC3193120150 | Направляющая в сборе | 1 |
| 69A | KC3813032700 | Поручень | 2 |
| 70A | KC6704019000 | Шланг, подогрев ресистинг LP | |
| 71A | KC6103310016 | Болт | 6 |
| 72A | KC6180210020 | Болт, флангед | 12 |
| 73A | KC6271018101 | Шайба, плане | 6 |
| 91A | KC3568124840 | Спонге | 1 |
| 92A | KC3568124850 | Спонге | 1 |
| 93A | KC3568124860 | Спонге | 1 |
| 94A | KC3568124880 | Спонге | 1 |
| 95A | KC3568133630 | Спонге | 1 |
| 96A | KC3568133640 | Спонге | 2 |
| 97A | KC3568133650 | Спонге | 2 |
| 98A | KC3568133660 | Спонге | 3 |
| 99A | KC3568124870 | Спонге | 2 |
| 100A | KC3568124890 | Спонге | 1 |
| 101A | KC3568133630 | Спонге | 1 |
| 102A | KC3568133670 | Спонге | 2 |
| 103A | KC3568124810 | Спонге | 2 |
| 104A | KC3568124820 | Спонге | 1 |
| 105A | KC3568124810 | Спонге | 2 |
| 106A | KC3568124830 | Спонге | 1 |
| 108A | KC3568133620 | Спонге | 1 |
| 109A | KC3568133750 | Спонге | 1 |
| 111A | KC3568133610 | Спонге | 1 |
| 131A | KC3215360180 | Защёлка, дверь | 1 |
| 132A | KC3215360180 | Защёлка, дверь | 1 |
| 151A | KC4015120640 | Капот в сборе | 1 |
| 152A | KC3123630330 | Крышка в сборе | 1 |
| 153A | KC4482221510 | Резиновый, амортизатор | 4 |
| 154A | KC4601121300 | Шайба, плане | 4 |
| 155A | KC6180210020 | Болт, флангед | 4 |
| 156A | KC6248021101 | Гайка, флангед | 8 |
| 191A | KC3568124780 | Спонге | 1 |
| 192A | KC3568133540 | Спонге | 2 |
| 193A | KC3568133530 | Спонге | 1 |
| 194A | KC3568124800 | Спонге | 1 |
| 194B | KC3568132690 | Спонге | 1 |
| 211A | KC3404125920 | Стрип, уплотнение | 2 |
| 212A | KC3404120070 | Стрип, уплотнение | 2 |
| 213A | KC3404125950 | Стрип, уплотнение | 2 |
| 214A | KC4482220660 | Резиновый, амортизатор | 2 |
| 231A | KC4171241180 | Пластина | 4 |
| 232A | KC4163741200 | Пластина | 1 |
| 233A | KC4163747590 | Пластина | 2 |
| 234A | KC4171241490 | Пластина | 1 |
| 235A | KC4171241500 | Пластина | 1 |
| 236A | KC4171241530 | Пластина | 2 |
| 237A | KC4390025930 | Болт | 2 |
| 238A | KC6305608019 | Палец, головка | 4 |
| 239A | KC6300102016 | Палец, разрезной | 4 |
| 240A | KC8803106081 | Гайка, селф-локкинг | 2 |
| 241A | KC4163747580 | Пластина | 1 |
| 242A | KC4175233260 | Пластина | 2 |
| 243A | KC6103310020 | Болт | 12 |
| 244A | KC6103310025 | Болт | 8 |
| 245A | KC6270140081 | Шайба, плане | 4 |
| 246A | KC6271018101 | Шайба, плане | 28 |
| 247A | KC6271018081 | Шайба, плане | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
