Лоадинг гидравлический линия - рулевое управление гидроцилиндр — HITACHI ZW330

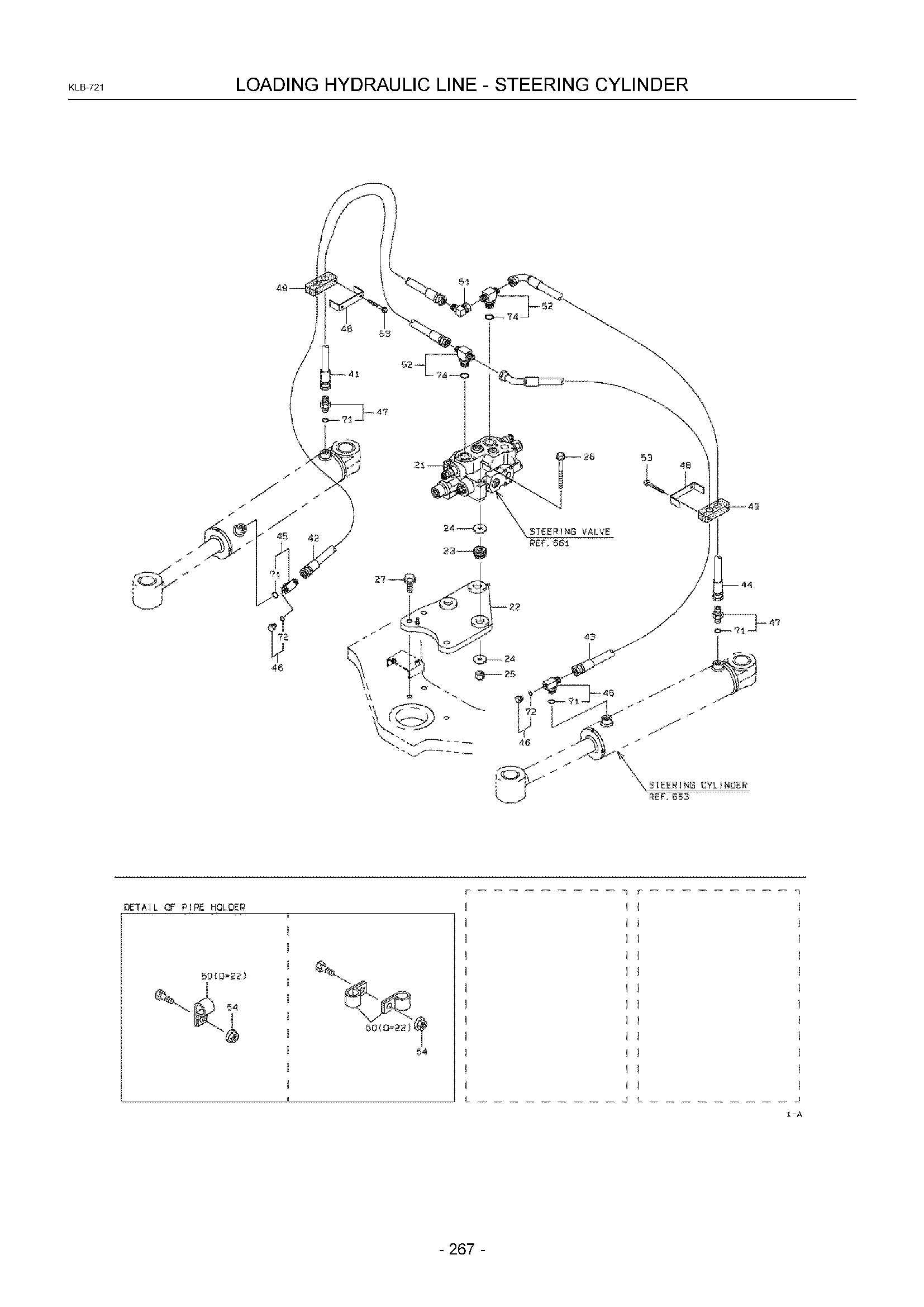

Заводская схема «Лоадинг гидравлический линия - рулевое управление гидроцилиндр» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3852361000 | Клапан в сборе, рулевое управление | 1 |
| 22A | KC4090224450 | Кронштейн | 1 |
| 23A | KC4085020060 | Втулка, еластик | 3 |
| 24A | KC4161522330 | Пластина | 6 |
| 25A | KC8803106121 | Гайка, селф-локкинг | 3 |
| 26A | KC6180212125 | Болт, флангед | 3 |
| 27A | KC6180216045 | Болт, флангед | 3 |
| 41A | KC6865530183 | Шланг, высокий давление | 1 |
| 42A | KC6865530215 | Шланг, высокий давление | 1 |
| 43A | KC6864530175 | Шланг, высокий давление | 1 |
| 44A | KC6863530138 | Шланг, высокий давление | 1 |
| 45A | KC3024620120 | Адаптер, TEE | 2 |
| 46A | KC8839021304 | Пробка | 2 |
| 47A | KC8820106708 | Адаптер | 2 |
| 48A | KC4161138570 | Пластина | 2 |
| 49A | KC3305721890 | Уплотнительная втулка | 2 |
| 50A | KC7200112200 | Держатель, трубка | 7 |
| 51A | KC3024220220 | Адаптер, угловой штуцер унион | 1 |
| 52A | KC3024620040 | Адаптер, TEE | 2 |
| 53A | KC6180206055 | Болт, флангед | 4 |
| 54A | KC6248021081 | Гайка, флангед | 4 |
| 71A | KC6521012018 | Кольцо, O | 1 |
| 72A | KC6521012011 | Кольцо, O | 1 |
| 74A | KC6521012024 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
