Задний фонарь крепление — HITACHI ZW330

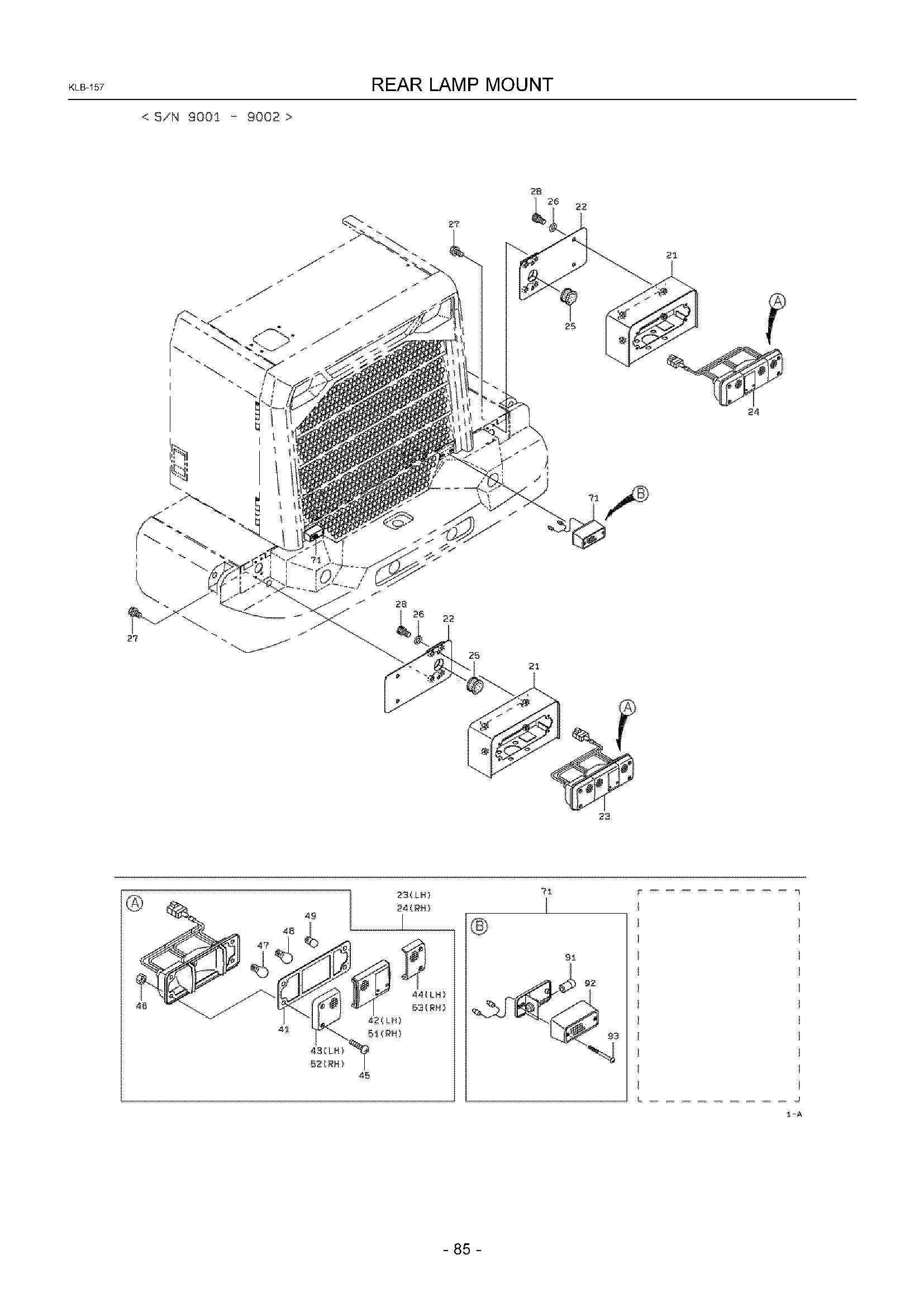

Заводская схема «Задний фонарь крепление» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3121023540 | Крышка | 2 |
| 22A | KC4175056940 | Пластина | 2 |
| 23A | KC4488160300 | Фонарь, комбинированный | 1 |
| 24A | KC4488160310 | Фонарь, комбинированный | 1 |
| 25A | KC6580131190 | Втулка, еластик | 2 |
| 26A | KC4601121750 | Шайба, плане | 8 |
| 27A | KC6180210016 | Болт, флангед | 8 |
| 28A | KC6110310016 | Болт, разъём | 8 |
| 41A | KC3199071760 | Прокладка | 1 |
| 42A | KC4570170810 | Рассеиватель | 1 |
| 43A | KC4570170830 | Рассеиватель | 1 |
| 44A | KC4570170850 | Рассеиватель | 1 |
| 45A | KC6225651530 | Винт | 4 |
| 46A | KC3760072350 | Гайка | 4 |
| 47A | KC3848070930 | Лампа | 1 |
| 48A | KC3848070870 | Лампа | 1 |
| 49A | KC3848070920 | Лампа | 1 |
| 51A | KC4570170820 | Рассеиватель | 1 |
| 52A | KC4570170840 | Рассеиватель | 1 |
| 53A | KC4570170860 | Рассеиватель | 1 |
| 71A | KC4488560020 | Фонарь, таил | 2 |
| 91A | KC3848070940 | Лампа | 1 |
| 92A | KC4570170890 | Рассеиватель | 1 |
| 93A | KC3510071820 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
