Задний мост группа — HITACHI ZW330

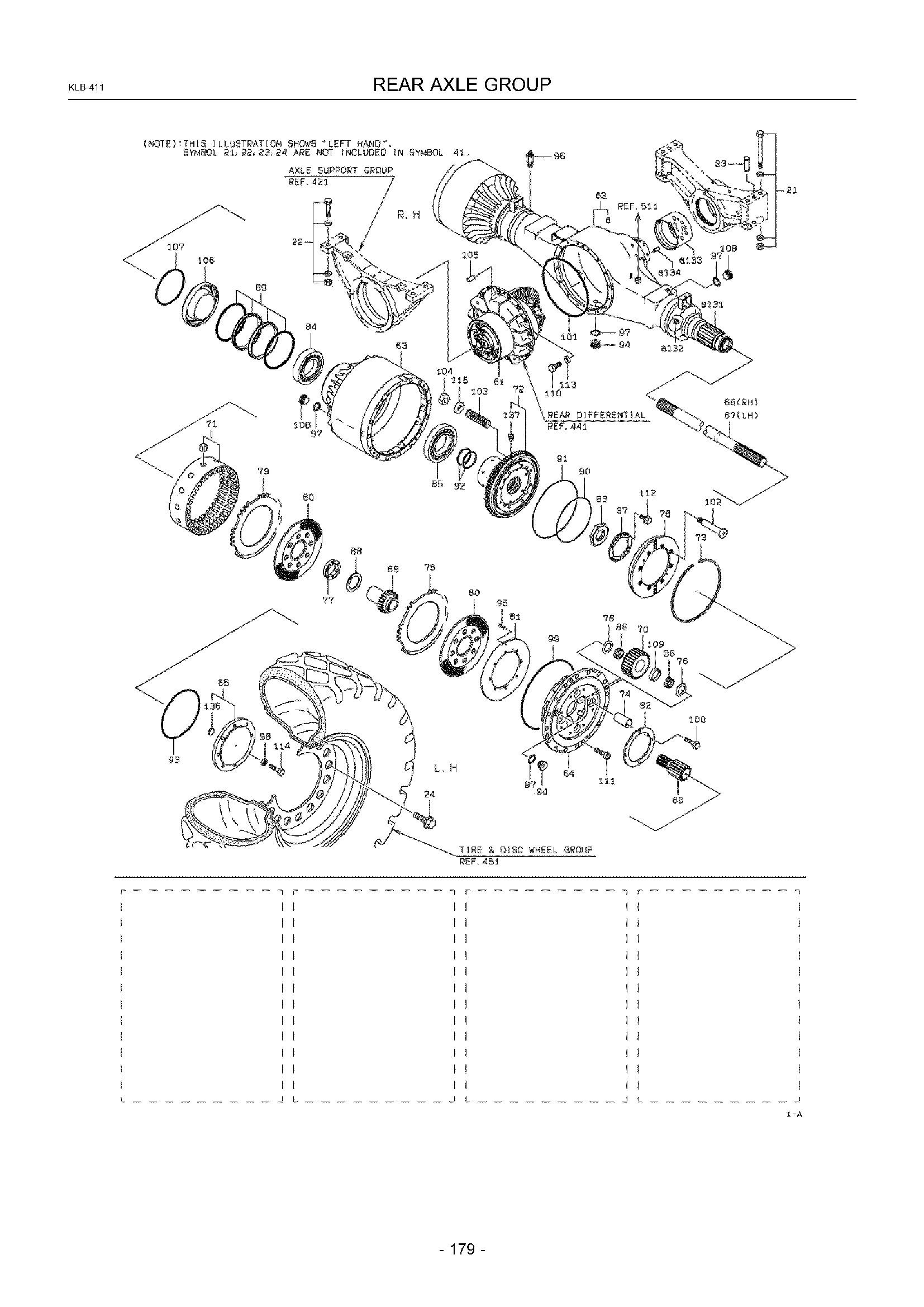

Заводская схема «Задний мост группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4392521150 | Болт комплект | 4 |
| 22A | KC4392521140 | Болт комплект | 4 |
| 23A | KC4004420430 | Палец, головка | 2 |
| 24A | KC6180524065 | Болт, флангед | 32 |
| 41A | KC3011222800 | Мост в сборе, задний | 1 |
| 41B | KC3011222960 | Мост в сборе, задний | 1 |
| 61A | KC3730122600 | Дифференциал в сборе | 1 |
| 62A | KC3791021210 | Корпус в сборе, мост | 1 |
| 63A | KC3805520480 | HUB, колесо | 2 |
| 63B | KC3805520540 | HUB, колесо | 2 |
| 64A | KC3790025480 | Корпус | 2 |
| 65A | KC3124120500 | Крышка в сборе | 2 |
| 66A | KC3451121030 | Вал, мост | 1 |
| 67A | KC3451121040 | Вал, мост | 1 |
| 68A | KC3242520570 | Шестерня, SUN | 2 |
| 69A | KC3240025020 | Шестерня | 2 |
| 70A | KC3243120620 | Шестерня, планет | 8 |
| 71A | KC3242120600 | Шестерня, интернал | 2 |
| 72A | KC3805220640 | HUB, интернал шестерня | 2 |
| 73A | KC4531120250 | Кольцо, стопорный | 2 |
| 74A | KC4004020560 | Палец, планет | 8 |
| 75A | KC3721260350 | Дисковый, сепаратион | 2 |
| 76A | KC4717121510 | Кольцо, веар | 16 |
| 77A | KC4084026030 | Втулка | 2 |
| 78A | KC3996022250 | Поршень | 2 |
| 79A | KC3721260340 | Дисковый, сепаратион | 2 |
| 80A | KC3721360680 | Дисковый, фрикционный | 4 |
| 81A | KC4495620180 | Фиксатор, тормоз | 2 |
| 82A | KC4162121540 | Пластина | 2 |
| 83A | KC3761620240 | Гайка, мост | 2 |
| 84A | KC7828132030 | Подшипник, тапер каток | 2 |
| 85A | KC7828132038 | Подшипник, тапер каток | 2 |
| 86A | KC3306560220 | Каге, неедле | 16 |
| 87A | KC4603120210 | Шайба, мост | 2 |
| 88A | KC4162132840 | Пластина | 2 |
| 89A | KC3404720050 | Уплотнение, флоатинг | 2 |
| 89B | KC3404760060 | Уплотнение, флоатинг | 2 |
| 90A | KC4714860060 | Кольцо, D | 2 |
| 91A | KC4714860070 | Кольцо, D | 2 |
| 92A | KC4713121910 | Кольцо, O | 4 |
| 93A | KC4713120130 | Кольцо, O | 2 |
| 94A | KC4153520080 | Пробка, магнит | 3 |
| 95A | KC6301110016 | Палец, пружина | 16 |
| 96A | KC3510770030 | Винт, блеед | 2 |
| 97A | KC8811113090 | Шайба, уплотнение | 6 |
| 98A | KC8811111200 | Шайба, уплотнение | 16 |
| 99A | KC4713120140 | Кольцо, O | 2 |
| 100A | KC6101316025 | Болт | 8 |
| 101A | KC6521234276 | Кольцо, O | 1 |
| 102A | KC4395620020 | Болт, разъём | 16 |
| 103A | KC3560020240 | Пружина | 16 |
| 104A | KC8800161101 | Гайка, U | 16 |
| 105A | KC4001020010 | Палец, страигхт | 1 |
| 106A | KC4520025940 | Кольцо | 2 |
| 106B | KC4520030630 | Кольцо | 2 |
| 107A | KC6521022220 | Кольцо, O | 2 |
| 108A | KC4153022530 | Пробка | 3 |
| 109A | KC4520029120 | Кольцо | 8 |
| 110A | KC6100516040 | Болт | 16 |
| 111A | KC6110112020 | Болт, разъём | 8 |
| 112A | KC6180210012 | Болт, флангед | 8 |
| 113A | KC6271018161 | Шайба, плане | 16 |
| 114A | KC6103312040 | Болт | 16 |
| 115A | KC6271018101 | Шайба, плане | 16 |
| 131A | KC3058220620 | Удлинитель, мост корпус | 2 |
| 132A | KC8839016102 | Пробка | 4 |
| 133A | KC3575024150 | Втулка | 1 |
| 134A | KC6301110025 | Палец, пружина | 2 |
| 136A | KC4084023050 | Втулка | 1 |
| 137A | KC8839016102 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
