Кондиционер линия - пол плата — HITACHI ZW330

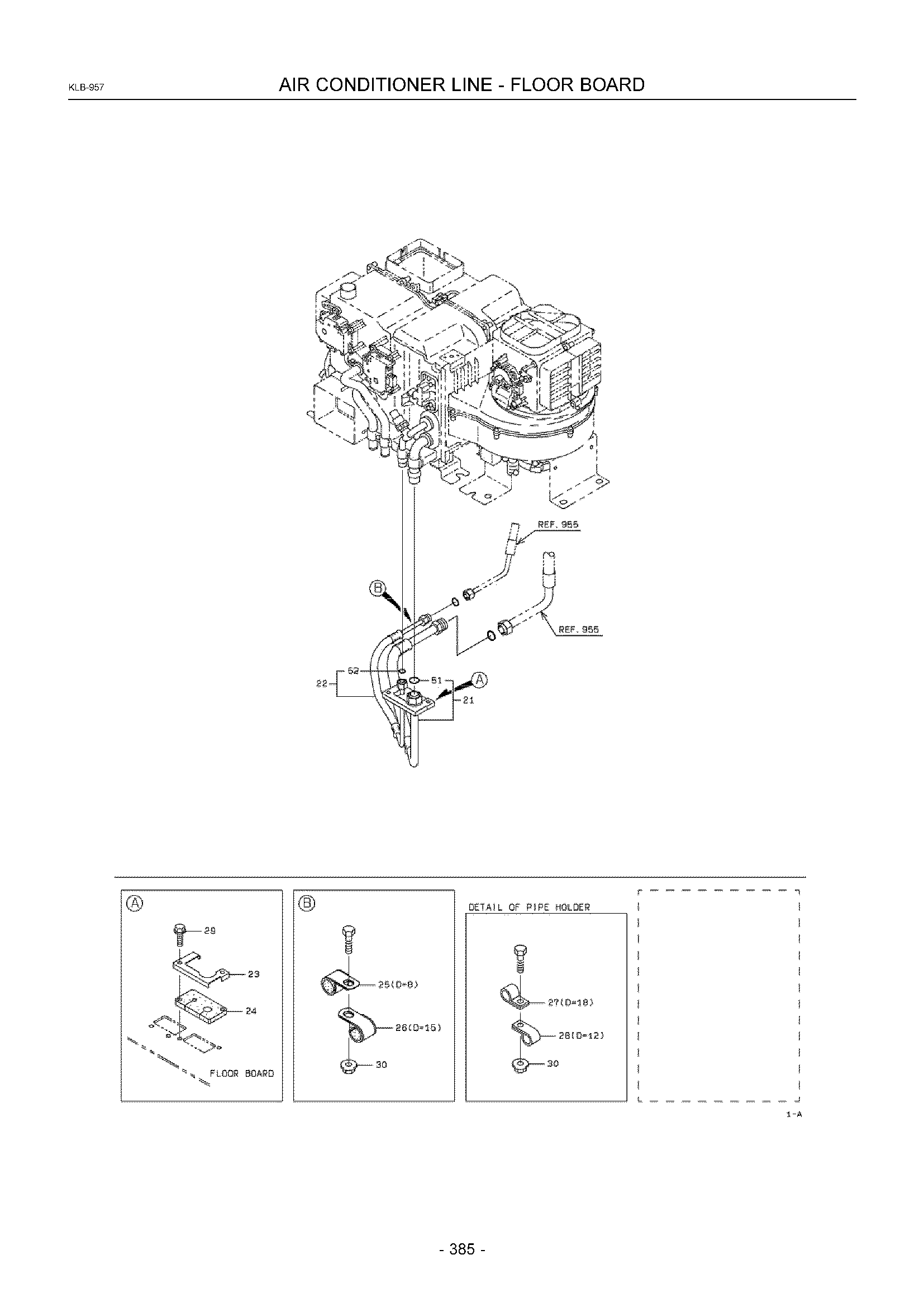

Заводская схема «Кондиционер линия - пол плата» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4312422900 | Шланг, радиатор | 1 |
| 22A | KC4312422910 | Шланг, радиатор | 1 |
| 23A | KC4161738180 | Пластина | 1 |
| 24A | KC3305721080 | Уплотнительная втулка | 1 |
| 25A | KC4357320310 | Держатель, трубка | 1 |
| 26A | KC4357320350 | Держатель, трубка | 1 |
| 27A | KC7200111800 | Держатель, трубка | 1 |
| 28A | KC7200111200 | Держатель, трубка | 1 |
| 29A | KC6180206025 | Болт, флангед | 2 |
| 30A | KC6248021081 | Гайка, флангед | 2 |
| 51A | KC4713173780 | Кольцо, O | 1 |
| 52A | KC4713173790 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
