Трансмиссия корпус группа — HITACHI ZW330

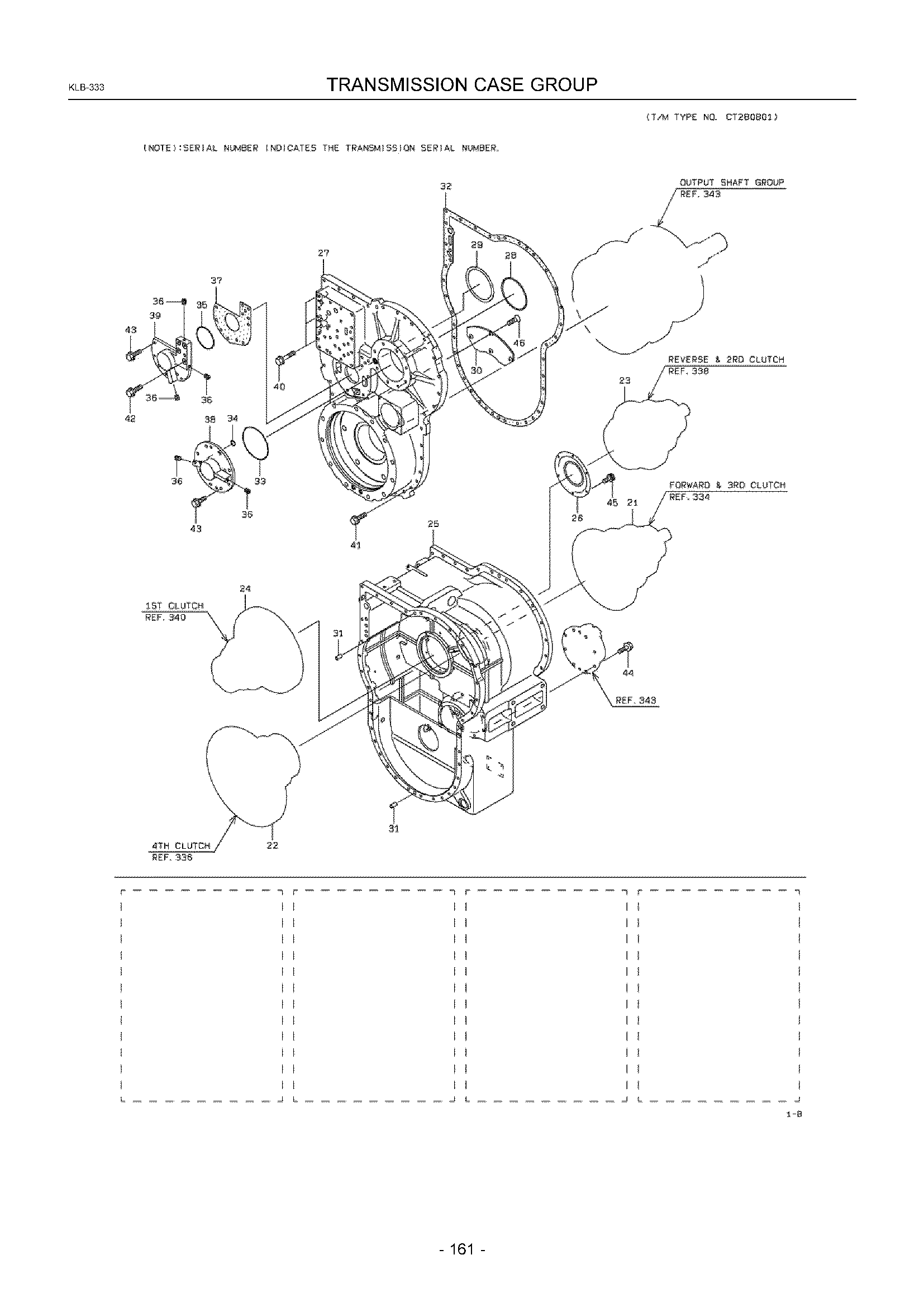

Заводская схема «Трансмиссия корпус группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3287221920 | Муфта в сборе | 1 |
| 22A | KC3287221410 | Муфта в сборе | 1 |
| 23A | KC3287221930 | Муфта в сборе | 1 |
| 24A | KC3287221430 | Муфта в сборе | 1 |
| 25A | KC3790026200 | Корпус | 1 |
| 26A | KC4162125000 | Пластина | 1 |
| 27A | KC3120043680 | Крышка | 1 |
| 28A | KC3420022840 | Регулировочная шайба | 1 |
| 29A | KC3420022810 | Регулировочная шайба | 1 |
| 30A | KC4161532430 | Пластина | 1 |
| 31A | KC6302613025 | Палец, страигхт | 2 |
| 32A | KC3199026600 | Прокладка | 1 |
| 33A | KC6521022135 | Кольцо, O | 1 |
| 34A | KC6521012021 | Кольцо, O | 1 |
| 35A | KC6521022070 | Кольцо, O | 1 |
| 36A | KC8839016102 | Пробка | 5 |
| 37A | KC3199026610 | Прокладка | 1 |
| 38A | KC3120041800 | Крышка | 1 |
| 39A | KC3120041810 | Крышка | 1 |
| 40A | KC6180210080 | Болт, флангед | 3 |
| 41A | KC6180210045 | Болт, флангед | 33 |
| 42A | KC6180210040 | Болт, флангед | 4 |
| 43A | KC6180210025 | Болт, флангед | 12 |
| 44A | KC6180210030 | Болт, флангед | 8 |
| 45A | KC6110106010 | Болт, разъём | 6 |
| 46A | KC6225751816 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
