Тормоз линия - задний шасси — HITACHI ZW330

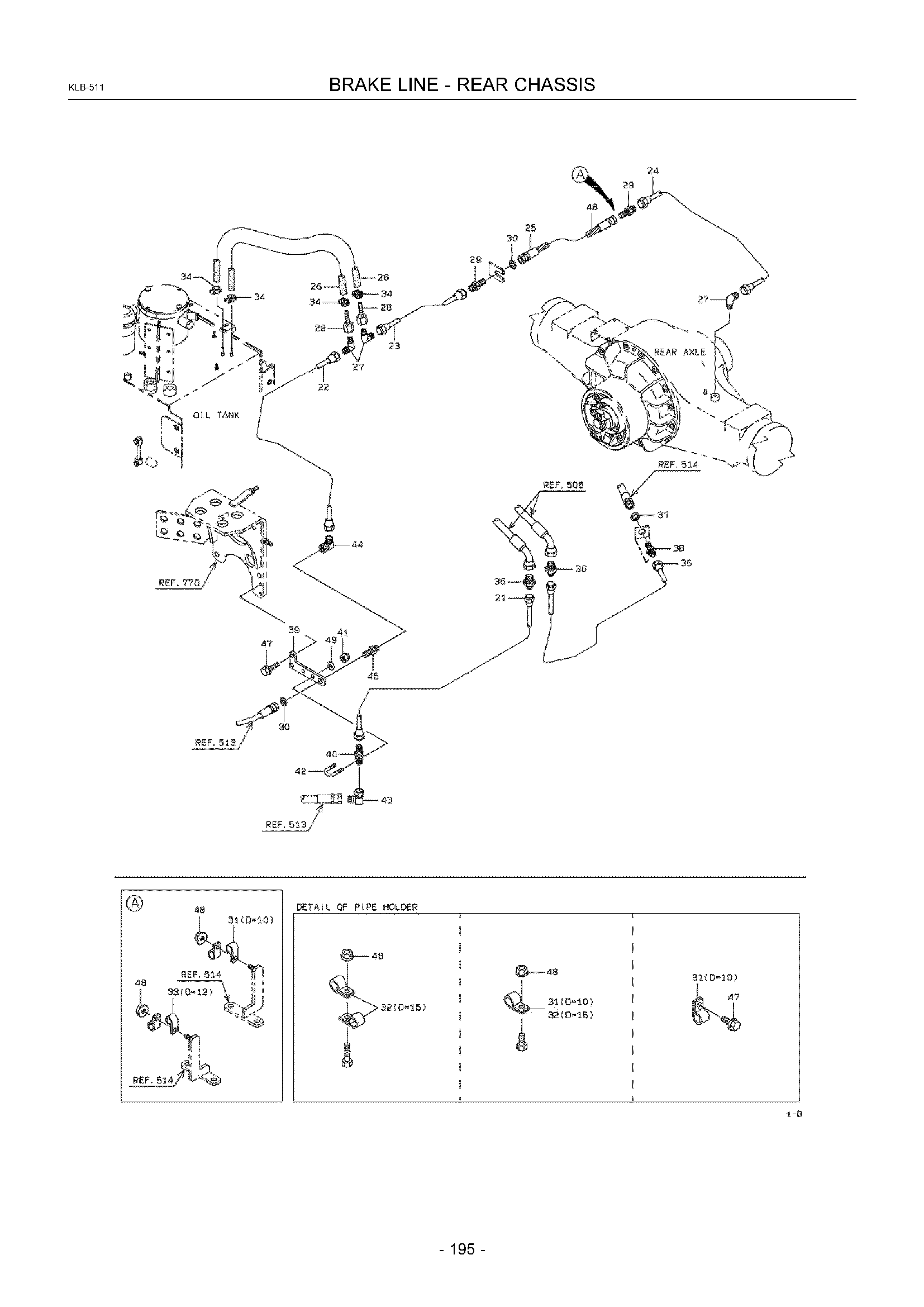

Заводская схема «Тормоз линия - задний шасси» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3870625750 | Трубка в сборе, фларед | 1 |
| 22A | KC3870627420 | Трубка в сборе, фларед | 1 |
| 23A | KC3870622790 | Трубка в сборе, фларед | 1 |
| 24A | KC3870553500 | Трубка в сборе, фларед | 1 |
| 25A | KC6805510047 | Шланг, высокий давление | 1 |
| 26A | KC6704006000 | Шланг, подогрев ресистинг LP | |
| 27A | KC6910021000 | Фларед штуцер, угловой штуцер | 3 |
| 28A | KC8851102040 | Ниппель, шланг | 2 |
| 29A | KC4073020460 | Фларед штуцер | 2 |
| 30A | KC3760020790 | Гайка | 2 |
| 31A | KC7200111000 | Держатель, трубка | 5 |
| 32A | KC7200111500 | Держатель, трубка | 8 |
| 33A | KC7200111200 | Держатель, трубка | 1 |
| 34A | KC6900202200 | Лента, шланг | 4 |
| 35A | KC3870622410 | Трубка в сборе, фларед | 1 |
| 36A | KC4073020280 | Фларед штуцер | 2 |
| 37A | KC3760020670 | Гайка | 1 |
| 38A | KC4073020160 | Фларед штуцер | 1 |
| 39A | KC4171221030 | Пластина | 1 |
| 40A | KC4073020110 | Фларед штуцер | 1 |
| 41A | KC8803106081 | Гайка, селф-локкинг | 2 |
| 42A | KC4396220120 | Болт, U | 1 |
| 43A | KC3024220220 | Адаптер, угловой штуцер унион | 1 |
| 44A | KC4073220790 | Фларед штуцер, угловой штуцер | 1 |
| 45A | KC3023021780 | Адаптер | 1 |
| 46A | KC6908111000 | Трубка, спирал | |
| 47A | KC6180208012 | Болт, флангед | 4 |
| 48A | KC6248021081 | Гайка, флангед | 9 |
| 49A | KC6270140081 | Шайба, плане | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
