Гидравлический линия - вентилятор гидромотор — HITACHI ZW330

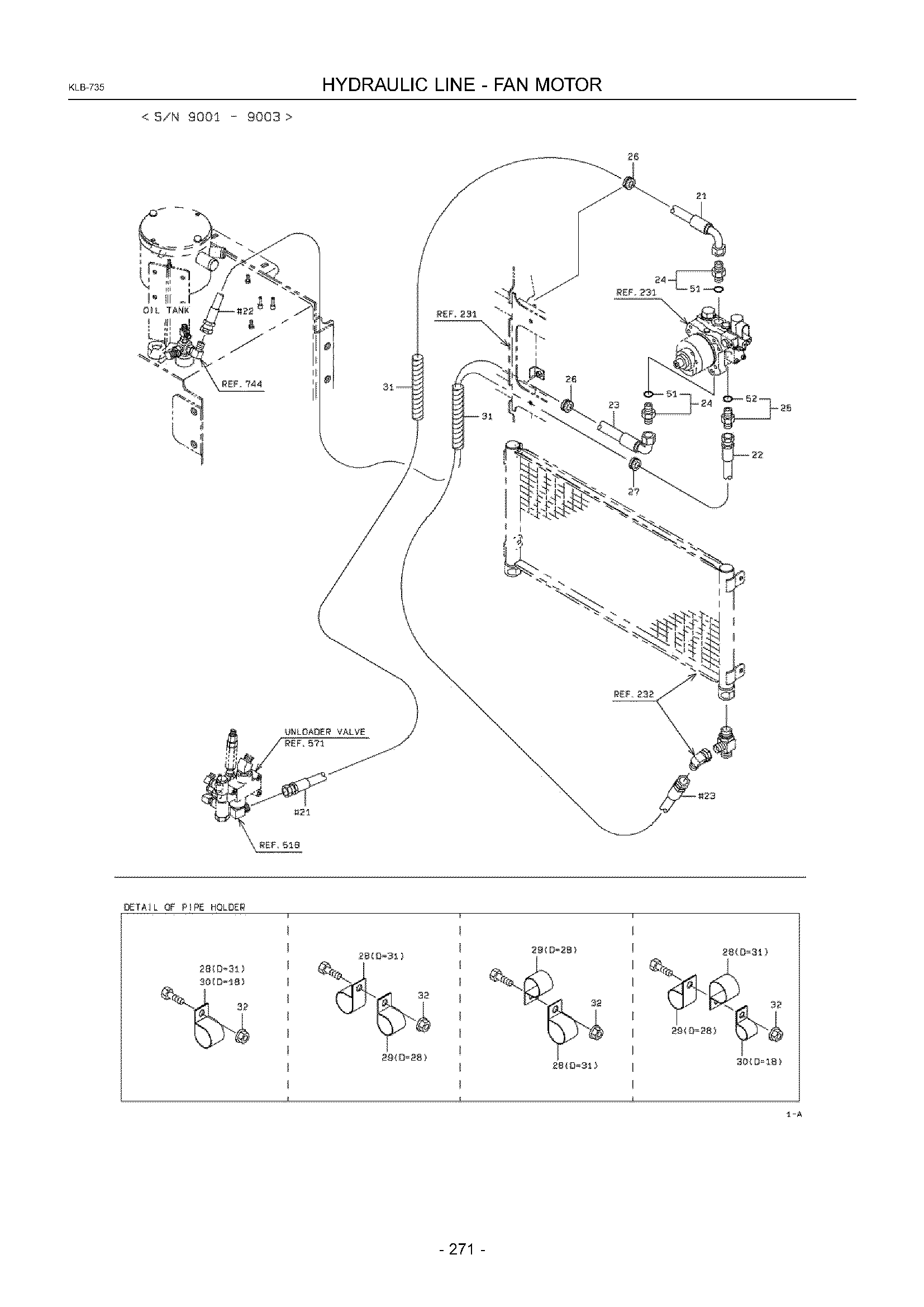

Заводская схема «Гидравлический линия - вентилятор гидромотор» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6863550550 | Шланг, высокий давление | 1 |
| 22A | KC6805530515 | Шланг, высокий давление | 1 |
| 23A | KC6823550275 | Шланг, высокий давление | 1 |
| 24A | KC8820106712 | Адаптер | 2 |
| 25A | KC3023028470 | Адаптер | 1 |
| 26A | KC6580131060 | Втулка, еластик | 2 |
| 27A | KC6580120060 | Втулка, еластик | 1 |
| 28A | KC7201031000 | Держатель, шланг | 12 |
| 29A | KC7201028000 | Держатель, шланг | 5 |
| 30A | KC7200111800 | Держатель, трубка | 14 |
| 31A | KC6908123000 | Трубка, спирал | |
| 32A | KC6248021081 | Гайка, флангед | 21 |
| 51A | KC6521012024 | Кольцо, O | 1 |
| 52A | KC6521012014 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
