Тормоз линия - передний мост — HITACHI ZW330

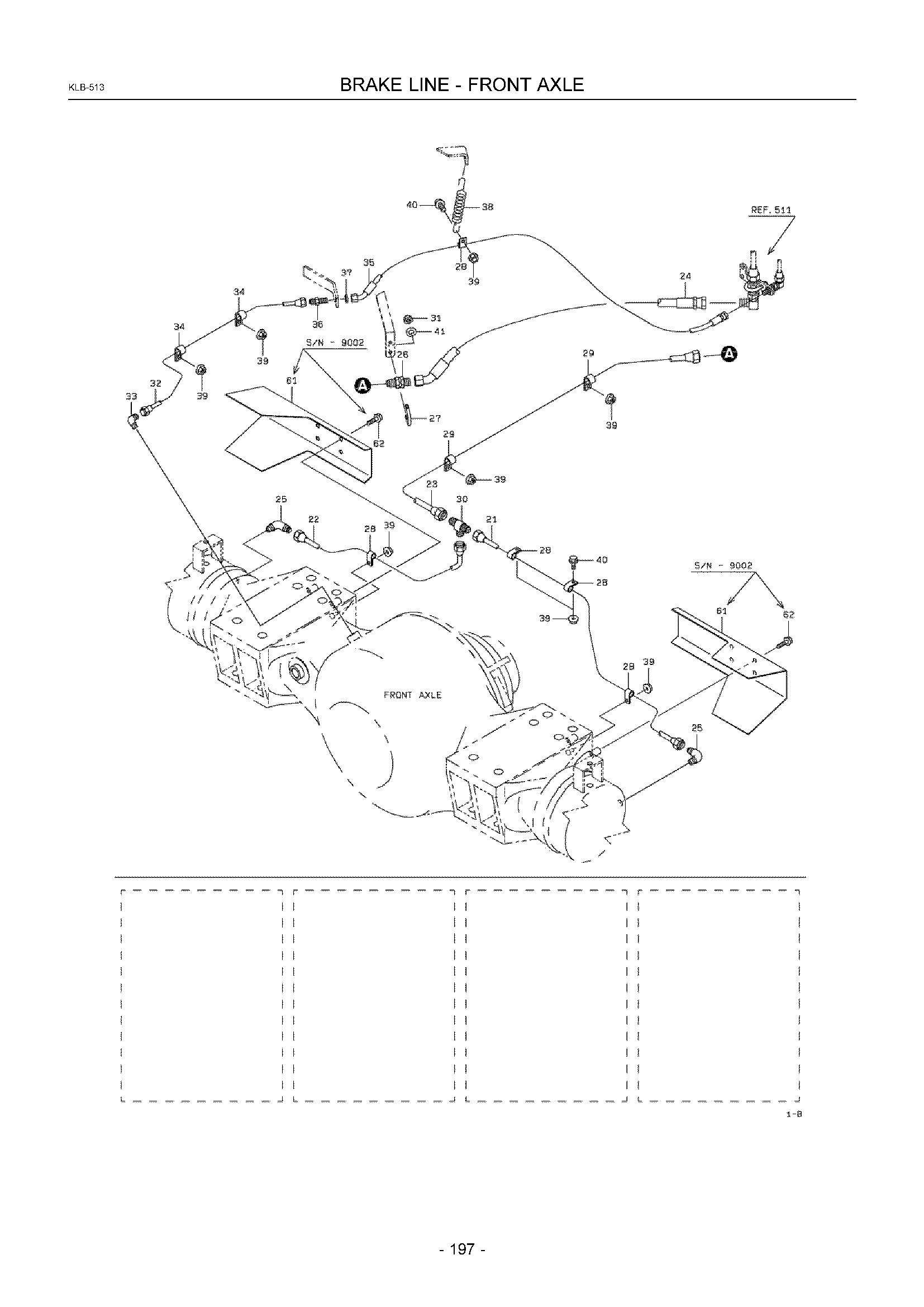

Заводская схема «Тормоз линия - передний мост» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3870554670 | Трубка в сборе, фларед | 1 |
| 22A | KC3870554680 | Трубка в сборе, фларед | 1 |
| 23A | KC3870627310 | Трубка в сборе, фларед | 1 |
| 24A | KC6864538081 | Шланг, высокий давление | 1 |
| 25A | KC6910021200 | Фларед штуцер, угловой штуцер | 2 |
| 26A | KC4073020110 | Фларед штуцер | 1 |
| 27A | KC4396220120 | Болт, U | 1 |
| 28A | KC7200111200 | Держатель, трубка | 5 |
| 29A | KC7200111500 | Держатель, трубка | 2 |
| 30A | KC4073321090 | Фларед штуцер, TEE | 1 |
| 31A | KC8803106081 | Гайка, селф-локкинг | 2 |
| 32A | KC3870627300 | Трубка в сборе, фларед | 1 |
| 33A | KC6910021000 | Фларед штуцер, угловой штуцер | 1 |
| 34A | KC7200111000 | Держатель, трубка | 2 |
| 35A | KC6804510093 | Шланг, высокий давление | 1 |
| 36A | KC4073020460 | Фларед штуцер | 1 |
| 37A | KC3760020790 | Гайка | 1 |
| 38A | KC3560020080 | Пружина | 1 |
| 39A | KC6248021081 | Гайка, флангед | 9 |
| 40A | KC6180208020 | Болт, флангед | 3 |
| 41A | KC6270140081 | Шайба, плане | 2 |
| 61A | KC4161855910 | Пластина | 2 |
| 62A | KC6180210016 | Болт, флангед | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
