Палец крепление — HITACHI ZW330

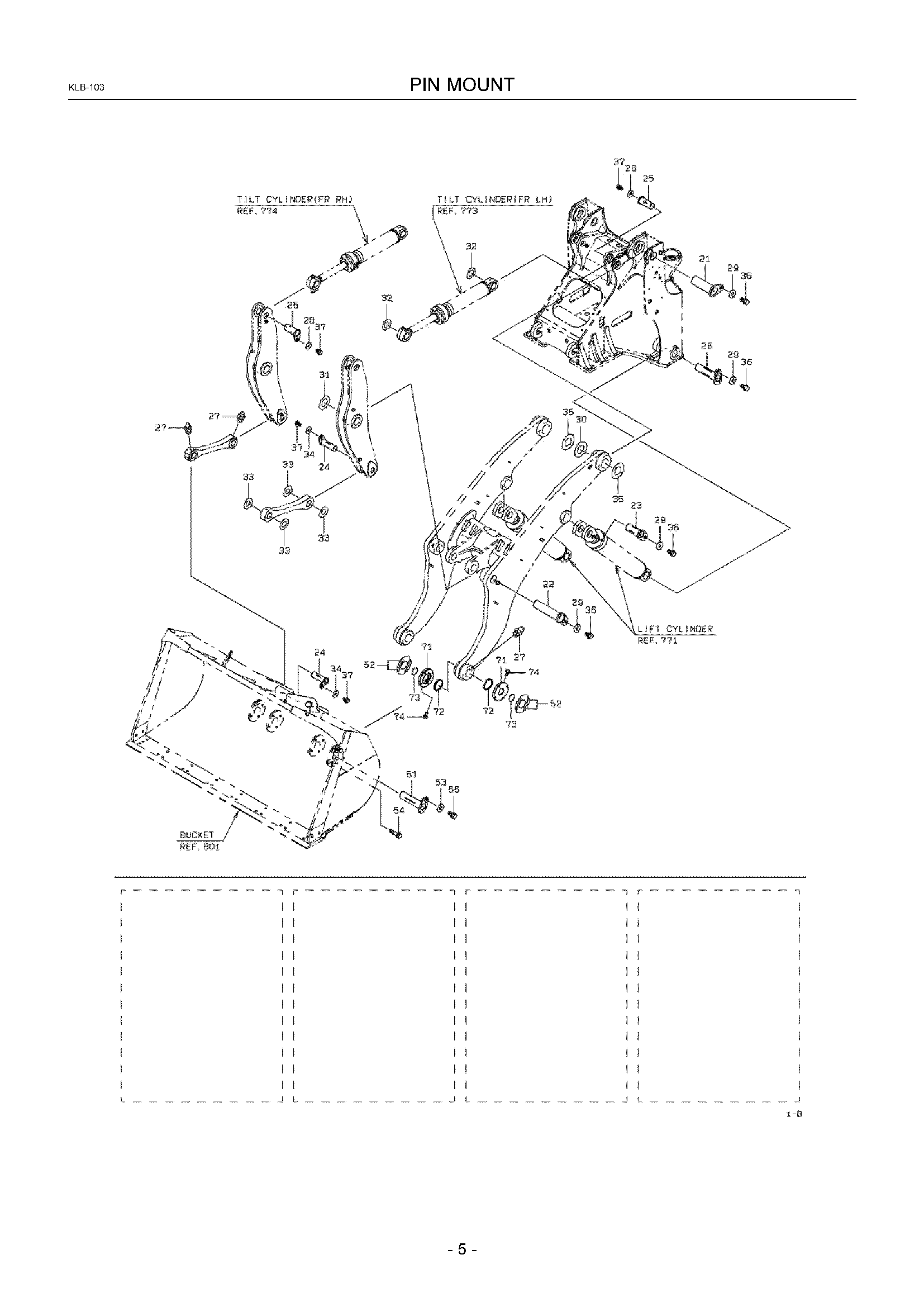

Заводская схема «Палец крепление» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4000038280 | Палец | 2 |
| 22A | KC4000025910 | Палец | 2 |
| 23A | KC4000045310 | Палец | 2 |
| 24A | KC4000042890 | Палец | 4 |
| 25A | KC4000042870 | Палец | 4 |
| 26A | KC4000025930 | Палец | 2 |
| 27A | KC7501125400 | Ниппель, смазка | 6 |
| 28A | KC4601120150 | Шайба, плане | 4 |
| 29A | KC4601120170 | Шайба, плане | 8 |
| 30A | KC4162125120 | Пластина | 2 |
| 31A | KC4162120160 | Пластина | 1 |
| 32A | KC4162120150 | Пластина | 2 |
| 33A | KC4162120140 | Пластина | 18 |
| 34A | KC4601120940 | Шайба, плане | 4 |
| 35A | KC4162124500 | Пластина | 6 |
| 36A | KC6180220032 | Болт, флангед | 8 |
| 37A | KC6180216020 | Болт, флангед | 8 |
| 51A | KC4000042910 | Палец | 2 |
| 52A | KC3420021260 | Регулировочная шайба | 2 |
| 53A | KC4601120950 | Шайба, плане | 2 |
| 54A | KC6180220065 | Болт, флангед | 16 |
| 55A | KC6180220032 | Болт, флангед | 2 |
| 71A | KC4520030430 | Кольцо | 4 |
| 72A | KC6505102610 | Уплотнение, пыль | 4 |
| 73A | KC6521012090 | Кольцо, O | 4 |
| 74A | KC6180210016 | Болт, флангед | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
