Каталог запчастей HITACHI
Ступень и поручень группа — HITACHI ZW330

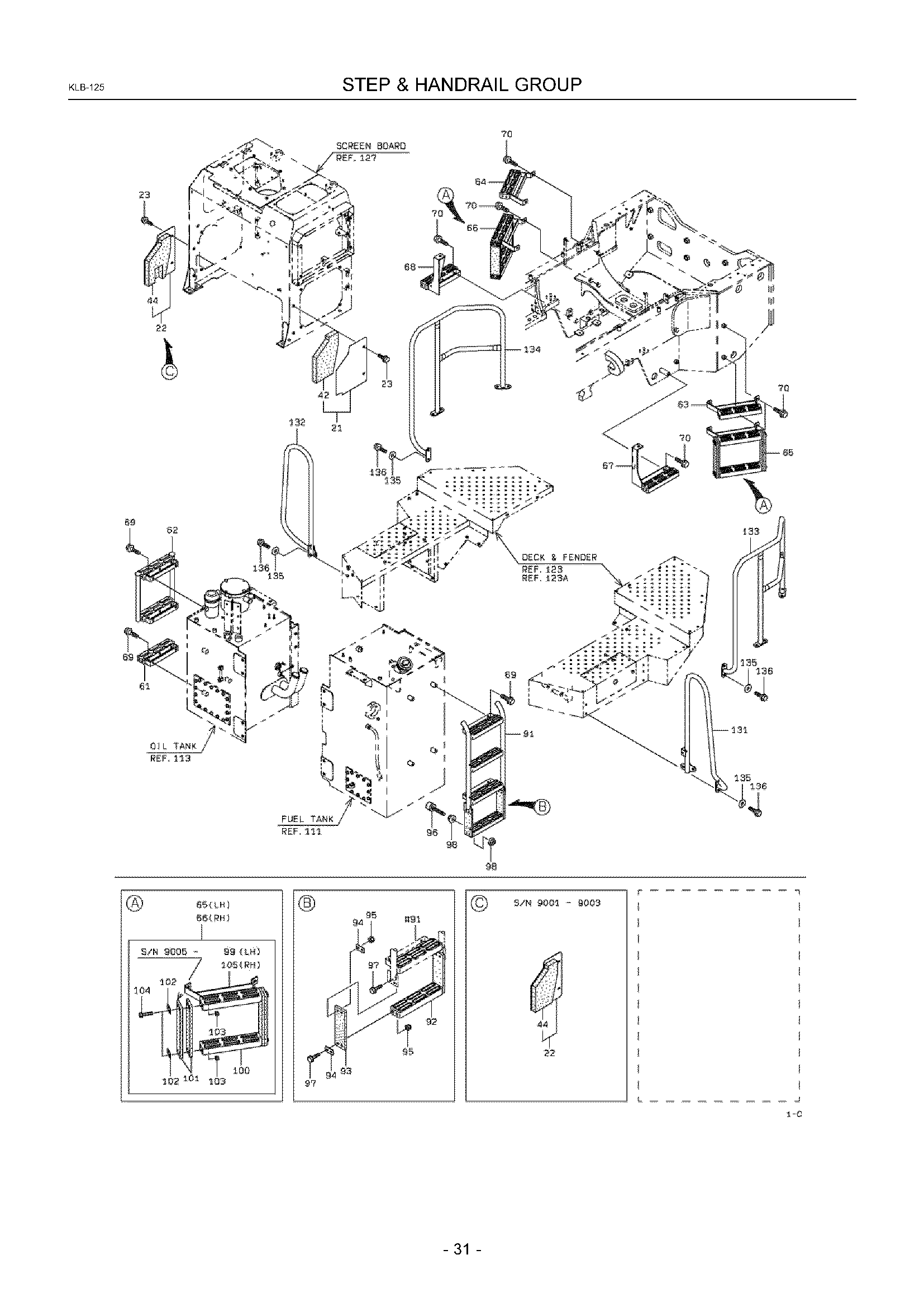

Заводская схема «Ступень и поручень группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4165027230 | Пластина в сборе | 1 |
| 22A | KC4165027240 | Пластина в сборе | 1 |
| 23A | KC6180210016 | Болт, флангед | 4 |
| 42A | KC3568131260 | Спонге | 1 |
| 44A | KC3568131270 | Спонге | 1 |
| 44B | KC3568132770 | Спонге | 1 |
| 61A | KC3537020060 | Ступень | 1 |
| 62A | KC3537121120 | Ступень в сборе | 1 |
| 63A | KC3537022450 | Ступень | 1 |
| 64A | KC3537022460 | Ступень | 1 |
| 65A | KC3537121130 | Ступень в сборе | 1 |
| 65B | KC3537121430 | Ступень в сборе | 1 |
| 66A | KC3537121140 | Ступень в сборе | 1 |
| 66B | KC3537121440 | Ступень в сборе | 1 |
| 67A | KC3537022470 | Ступень | 1 |
| 68A | KC3537022480 | Ступень | 1 |
| 69A | KC6180212025 | Болт, флангед | 10 |
| 70A | KC6180212020 | Болт, флангед | 12 |
| 91A | KC4473020600 | Лестница | 1 |
| 92A | KC3537020070 | Ступень | 1 |
| 93A | KC3371329880 | Лист, резиновый | 2 |
| 94A | KC4161123340 | Пластина | 4 |
| 95A | KC8803106101 | Гайка, селф-локкинг | 8 |
| 96A | KC3544020230 | Ограничитель | 2 |
| 97A | KC6180210035 | Болт, флангед | 8 |
| 98A | KC6248021101 | Гайка, флангед | 4 |
| 99A | KC3537022450 | Ступень | 1 |
| 100A | KC3537020070 | Ступень | 1 |
| 101A | KC3371322820 | Лист, резиновый | 2 |
| 101B | KC3371322820 | Лист, резиновый | 4 |
| 102A | KC4161123340 | Пластина | 4 |
| 103A | KC8803106101 | Гайка, селф-локкинг | 8 |
| 104A | KC6180210035 | Болт, флангед | 8 |
| 104B | KC6180210045 | Болт, флангед | 8 |
| 105A | KC3537022460 | Ступень | 1 |
| 131A | KC3813029630 | Поручень | 1 |
| 132A | KC3813029080 | Поручень | 1 |
| 133A | KC3813031720 | Поручень | 1 |
| 134A | KC3813031730 | Поручень | 1 |
| 135A | KC4601121300 | Шайба, плане | 20 |
| 136A | KC6180210025 | Болт, флангед | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
