Трансмиссия — HITACHI ZW330

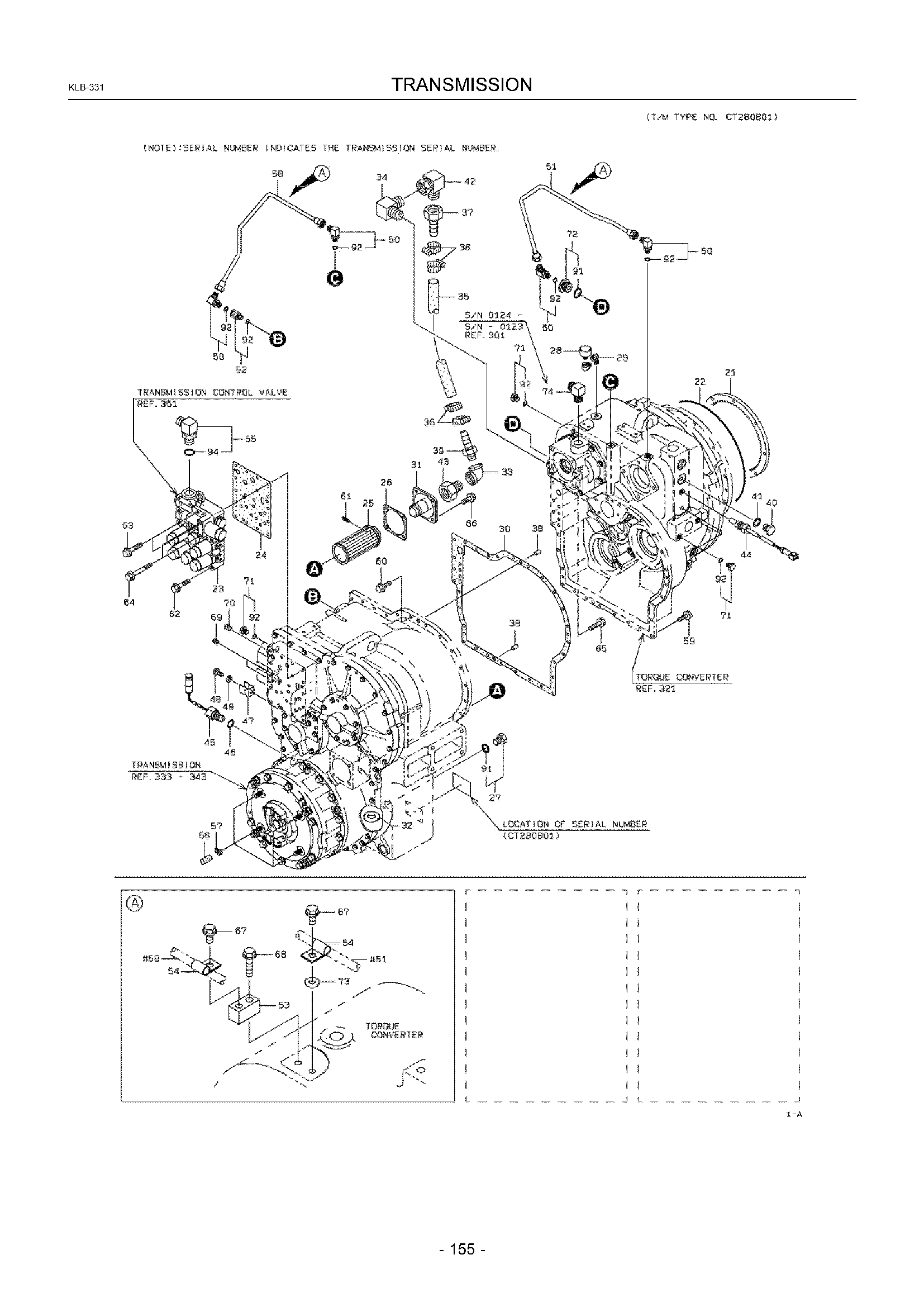

Заводская схема «Трансмиссия» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3742121420 | Трансмиссия в сборе | 1 |
| 21A | KC3240021220 | Шестерня | 1 |
| 22A | KC4713121210 | Кольцо, O | 1 |
| 23A | KC3852160490 | Клапан в сборе, управление | 1 |
| 24A | KC3199026710 | Прокладка | 1 |
| 25A | KC4033060040 | Фильтр | 1 |
| 26A | KC3199027420 | Прокладка | 1 |
| 26B | KC3199028430 | Прокладка | 1 |
| 27A | KC8839021312 | Пробка | 1 |
| 28A | KC4110160010 | Сапун в сборе | 1 |
| 29A | KC6920503000 | Штуцер, угловой штуцер | 2 |
| 30A | KC3199028030 | Прокладка | 1 |
| 31A | KC3890120140 | Штуцер, разъём | 1 |
| 32A | KC4416060010 | Магнит | 1 |
| 33A | KC6920314000 | Штуцер, угловой штуцер | 1 |
| 34A | KC8824103424 | Адаптер, угловой штуцер | 1 |
| 35A | KC6705938000 | Шланг | |
| 36A | KC6900205700 | Лента, шланг | 4 |
| 37A | KC8851103240 | Ниппель, шланг | 1 |
| 38A | KC6302613025 | Палец, страигхт | 2 |
| 39A | KC8851101240 | Ниппель, шланг | 1 |
| 40A | KC4153022860 | Пробка | 1 |
| 41A | KC8811111690 | Шайба, уплотнение | 1 |
| 42A | KC3024220240 | Адаптер, угловой штуцер унион | 1 |
| 43A | KC8837012024 | Штуцер, втулка | 1 |
| 44A | KC3582960080 | Датчик, температуре | 1 |
| 45A | KC3505160080 | Выключатель, проксимитй | 1 |
| 46A | KC3199021660 | Прокладка | 1 |
| 47A | KC4357120150 | Держатель, пружина | 1 |
| 48A | KC6225651612 | Винт | 1 |
| 49A | KC6272106100 | Пружинная шайба | 1 |
| 50A | KC3024125250 | Адаптер, угловой штуцер | 4 |
| 51A | KC3870629740 | Трубка в сборе, фларед | 1 |
| 52A | KC3023021180 | Адаптер | 1 |
| 53A | KC4141039740 | Блок | 1 |
| 54A | KC7200111000 | Держатель, трубка | 2 |
| 55A | KC8824106916 | Адаптер, угловой штуцер | 1 |
| 56A | KC3222420240 | Колпачок, еластик | 4 |
| 57A | KC6900202200 | Лента, шланг | 4 |
| 58A | KC3870629730 | Трубка в сборе, фларед | 1 |
| 59A | KC6180210030 | Болт, флангед | 17 |
| 60A | KC6180210035 | Болт, флангед | 9 |
| 61A | KC6113105010 | Болт, разъём | 1 |
| 62A | KC6180210070 | Болт, флангед | 14 |
| 63A | KC6180210080 | Болт, флангед | 2 |
| 64A | KC6180210125 | Болт, флангед | 2 |
| 65A | KC6180210050 | Болт, флангед | 3 |
| 66A | KC6180210020 | Болт, флангед | 4 |
| 66B | KC6180210025 | Болт, флангед | 4 |
| 67A | KC6180208012 | Болт, флангед | 2 |
| 68A | KC6180208030 | Болт, флангед | 1 |
| 69A | KC8839016104 | Пробка | 2 |
| 70A | KC8839016112 | Пробка | 1 |
| 71A | KC8839021304 | Пробка | 11 |
| 72A | KC3023023690 | Адаптер | 1 |
| 73A | KC6271018081 | Шайба, плане | 1 |
| 74A | KC8824103416 | Адаптер, угловой штуцер | 1 |
| 91A | KC6521012024 | Кольцо, O | 1 |
| 92A | KC6521012011 | Кольцо, O | 1 |
| 94A | KC6523100161 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
