Гидравлический линия - вентилятор гидромотор — HITACHI ZW330

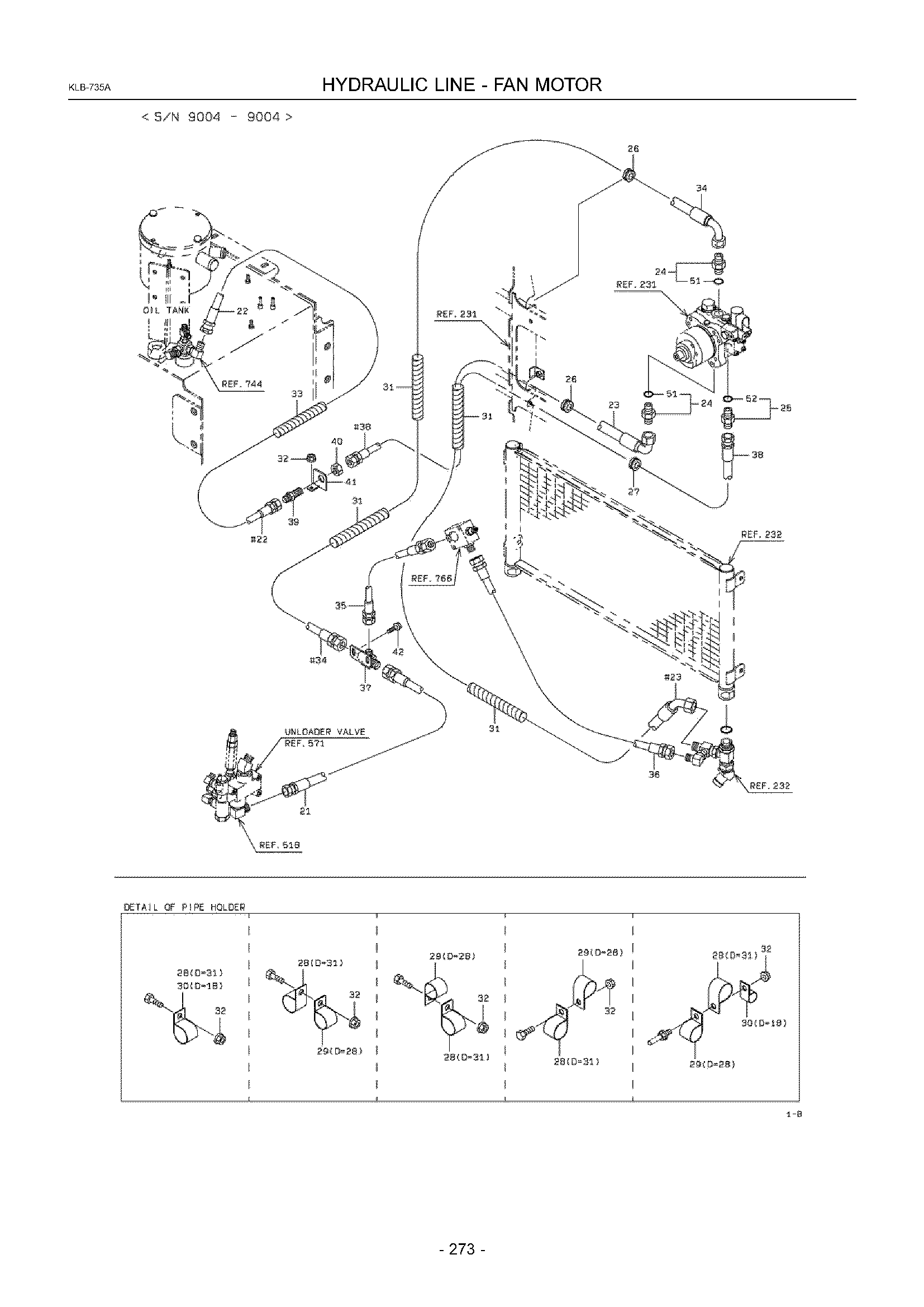

Заводская схема «Гидравлический линия - вентилятор гидромотор» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6865550295 | Шланг, высокий давление | 1 |
| 22A | KC6805530340 | Шланг, высокий давление | 1 |
| 23A | KC4310320410 | Шланг, высокий давление | 1 |
| 23B | KC6823550265 | Шланг, высокий давление | 1 |
| 24A | KC8820106712 | Адаптер | 2 |
| 25A | KC3023028470 | Адаптер | 1 |
| 26A | KC6580131060 | Втулка, еластик | 2 |
| 27A | KC6580120060 | Втулка, еластик | 1 |
| 28A | KC7201031000 | Держатель, шланг | 12 |
| 29A | KC7201028000 | Держатель, шланг | 5 |
| 30A | KC7200111800 | Держатель, трубка | 14 |
| 31A | KC6908123000 | Трубка, спирал | |
| 31B | KC6908123000 | Трубка, спирал | |
| 32A | KC6248021081 | Гайка, флангед | 21 |
| 33A | KC6908119000 | Трубка, спирал | |
| 34A | KC6863550260 | Шланг, высокий давление | 1 |
| 35A | KC6865530033 | Шланг, высокий давление | 1 |
| 36A | KC6805530023 | Шланг, высокий давление | 1 |
| 37A | KC3024625800 | Адаптер, TEE | 1 |
| 38A | KC6805530165 | Шланг, высокий давление | 1 |
| 39A | KC3023022020 | Адаптер | 1 |
| 40A | KC3760020670 | Гайка | 1 |
| 41A | KC4171423610 | Пластина | 1 |
| 42A | KC6180208020 | Болт, флангед | 2 |
| 51A | KC6521012024 | Кольцо, O | 1 |
| 52A | KC6521012014 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
