Центральный палец группа — HITACHI ZW330

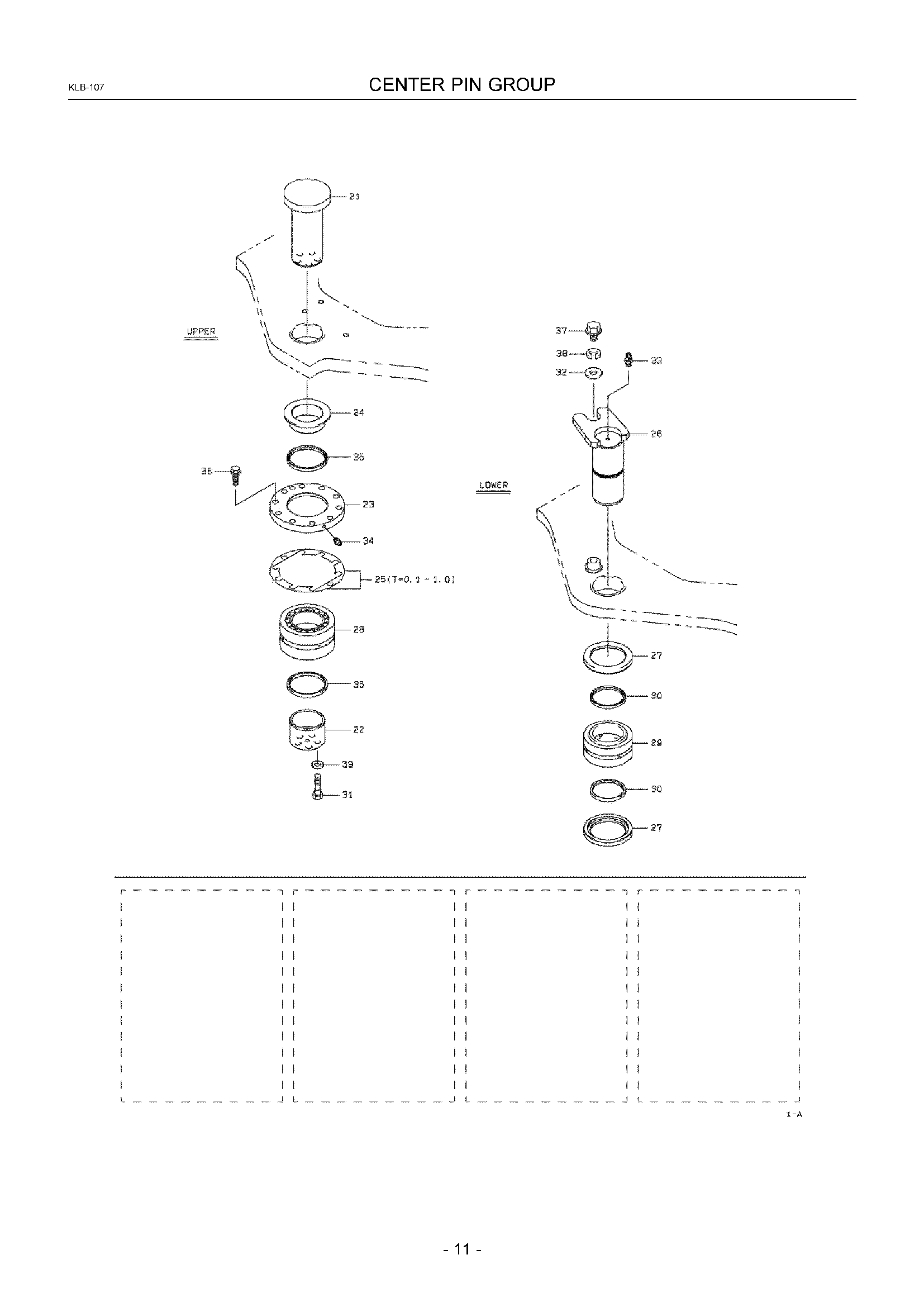

Заводская схема «Центральный палец группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4003421040 | Палец, центральный | 1 |
| 22A | KC4084026020 | Втулка | 1 |
| 23A | KC3121023050 | Крышка | 1 |
| 24A | KC3575024580 | Втулка | 1 |
| 25A | KC3420027460 | Регулировочная шайба | 1 |
| 26A | KC4003421050 | Палец, центральный | 1 |
| 27A | KC4496020570 | Фиксатор, подшипник | 2 |
| 28A | KC4200460460 | Подшипник, тапер каток | 1 |
| 29A | KC4201760150 | Подшипник, спхерикал | 1 |
| 30A | KC6505105208 | Уплотнение, пыль | 2 |
| 31A | KC4390023760 | Болт | 5 |
| 32A | KC4601120170 | Шайба, плане | 1 |
| 33A | KC7501145400 | Ниппель, смазка | 1 |
| 34A | KC7501125400 | Ниппель, смазка | 1 |
| 35A | KC6505102209 | Уплотнение, пыль | 2 |
| 36A | KC6180216045 | Болт, флангед | 10 |
| 37A | KC6180220032 | Болт, флангед | 1 |
| 38A | KC6272120100 | Пружинная шайба | 1 |
| 39A | KC6271018181 | Шайба, плане | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
