Декк и крыло группа — HITACHI ZW330

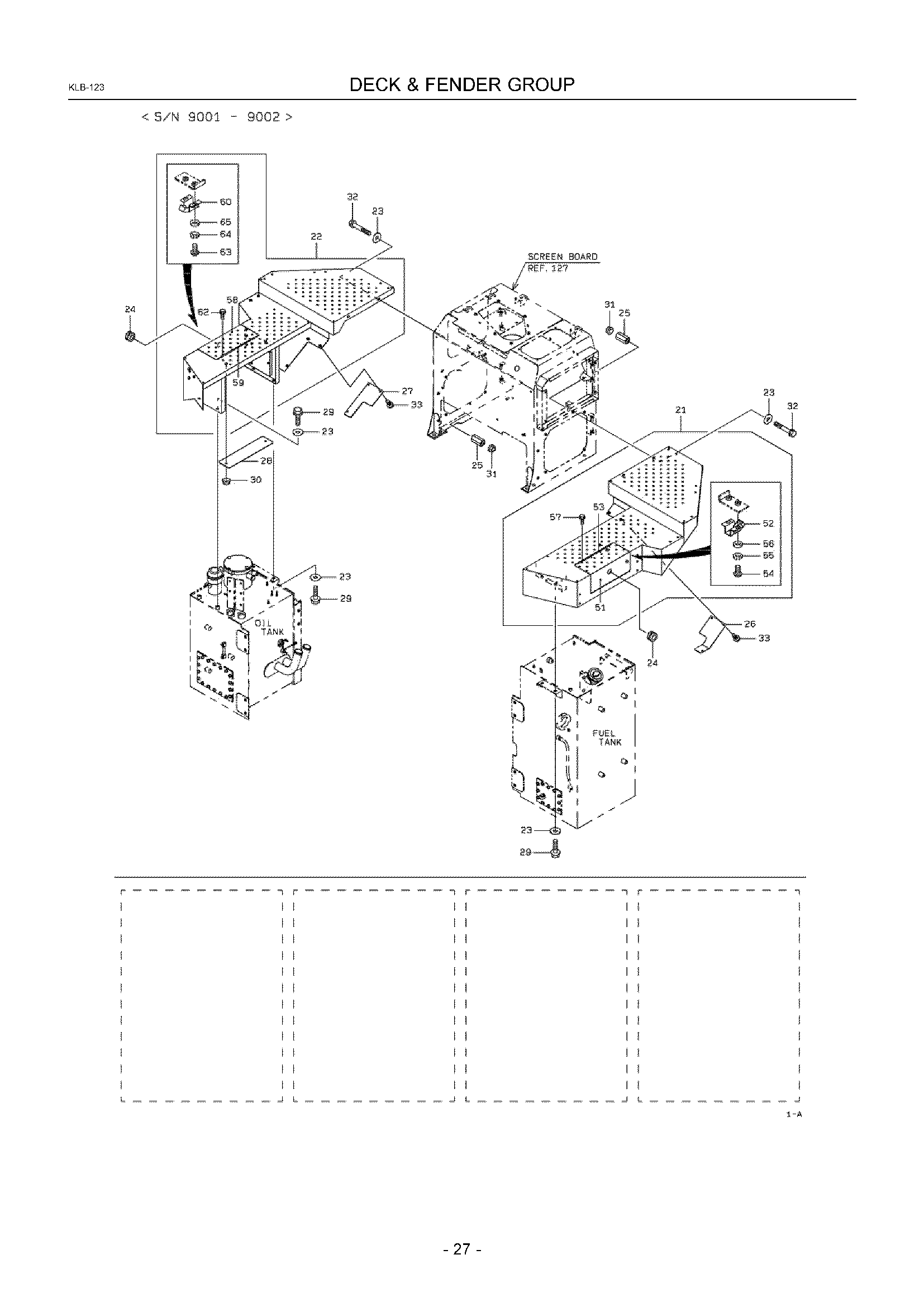

Заводская схема «Декк и крыло группа» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3729030570 | Декк | 1 |
| 22A | KC3729030580 | Декк | 1 |
| 23A | KC4601120200 | Шайба, плане | 12 |
| 24A | KC6580131032 | Втулка, еластик | 2 |
| 25A | KC3570021450 | Проставка | 4 |
| 26A | KC4171043760 | Пластина | 1 |
| 27A | KC4171048710 | Пластина | 1 |
| 28A | KC4171135250 | Пластина | 1 |
| 29A | KC6180212025 | Болт, флангед | 8 |
| 30A | KC6248021101 | Гайка, флангед | 2 |
| 31A | KC6248021121 | Гайка, флангед | 4 |
| 32A | KC6180212075 | Болт, флангед | 4 |
| 33A | KC6180210020 | Болт, флангед | 6 |
| 51A | KC3120555350 | Крышка | 1 |
| 52A | KC4481070050 | Латкх в сборе | 2 |
| 53A | KC3989020950 | Петля | 1 |
| 54A | KC6225651410 | Винт | 4 |
| 55A | KC6272104100 | Пружинная шайба | 4 |
| 56A | KC6270140041 | Шайба, плане | 4 |
| 57A | KC6180206016 | Болт, флангед | 4 |
| 58A | KC3120555340 | Крышка | 1 |
| 59A | KC3989020950 | Петля | 1 |
| 60A | KC4481070050 | Латкх в сборе | 2 |
| 62A | KC6180206016 | Болт, флангед | 4 |
| 63A | KC6225651410 | Винт | 4 |
| 64A | KC6272104100 | Пружинная шайба | 4 |
| 65A | KC6270120041 | Шайба, плане | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
