Вибратион дампер - гидравлический линия — HITACHI ZW330

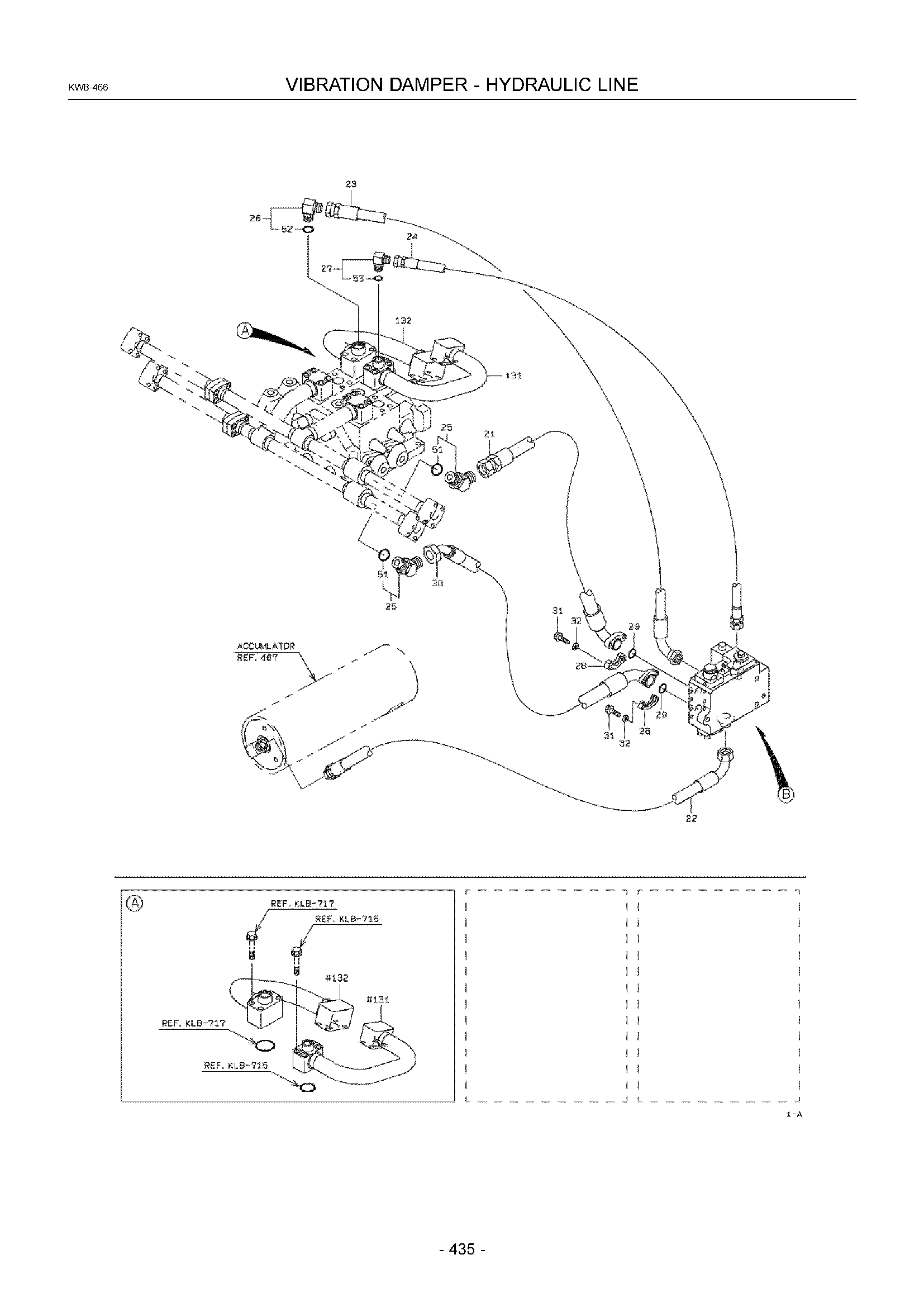

Заводская схема «Вибратион дампер - гидравлический линия» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6865860076 | Шланг, высокий давление | 1 |
| 22A | KC6863550081 | Шланг, высокий давление | 1 |
| 23A | KC6823550068 | Шланг, высокий давление | 1 |
| 24A | KC6865530075 | Шланг, высокий давление | 1 |
| 25A | KC8824107216 | Адаптер, угловой штуцер | 2 |
| 26A | KC8824107112 | Адаптер, угловой штуцер | 1 |
| 27A | KC8824107108 | Адаптер, угловой штуцер | 1 |
| 28A | KC6981125210 | Фланец, разрезной | 4 |
| 29A | KC6522031024 | Кольцо, O | 2 |
| 30A | KC4311353720 | Шланг, высокий давление | 1 |
| 31A | KC6180210030 | Болт, флангед | 8 |
| 32A | KC6271018101 | Шайба, плане | 8 |
| 51A | KC6521012029 | Кольцо, O | 1 |
| 52A | KC6521012024 | Кольцо, O | 1 |
| 53A | KC6521012018 | Кольцо, O | 1 |
| 71A | KC6180210020 | Болт, флангед | 4 |
| 91A | KC3852160450 | Клапан в сборе, управление | 1 |
| 92A | KC4160842510 | Пластина | 1 |
| 93A | KC8820106712 | Адаптер | 2 |
| 94A | KC8824107108 | Адаптер, угловой штуцер | 1 |
| 95A | KC6180212045 | Болт, флангед | 1 |
| 96A | KC6180212025 | Болт, флангед | 2 |
| 97A | KC6248021121 | Гайка, флангед | 1 |
| 111A | KC6521012024 | Кольцо, O | 1 |
| 112A | KC6521012018 | Кольцо, O | 1 |
| 131A | KC3877532930 | Трубка, масляный | 1 |
| 132A | KC3877532940 | Трубка, масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
