Гидроцилиндр рулевого управления — HITACHI ZW330

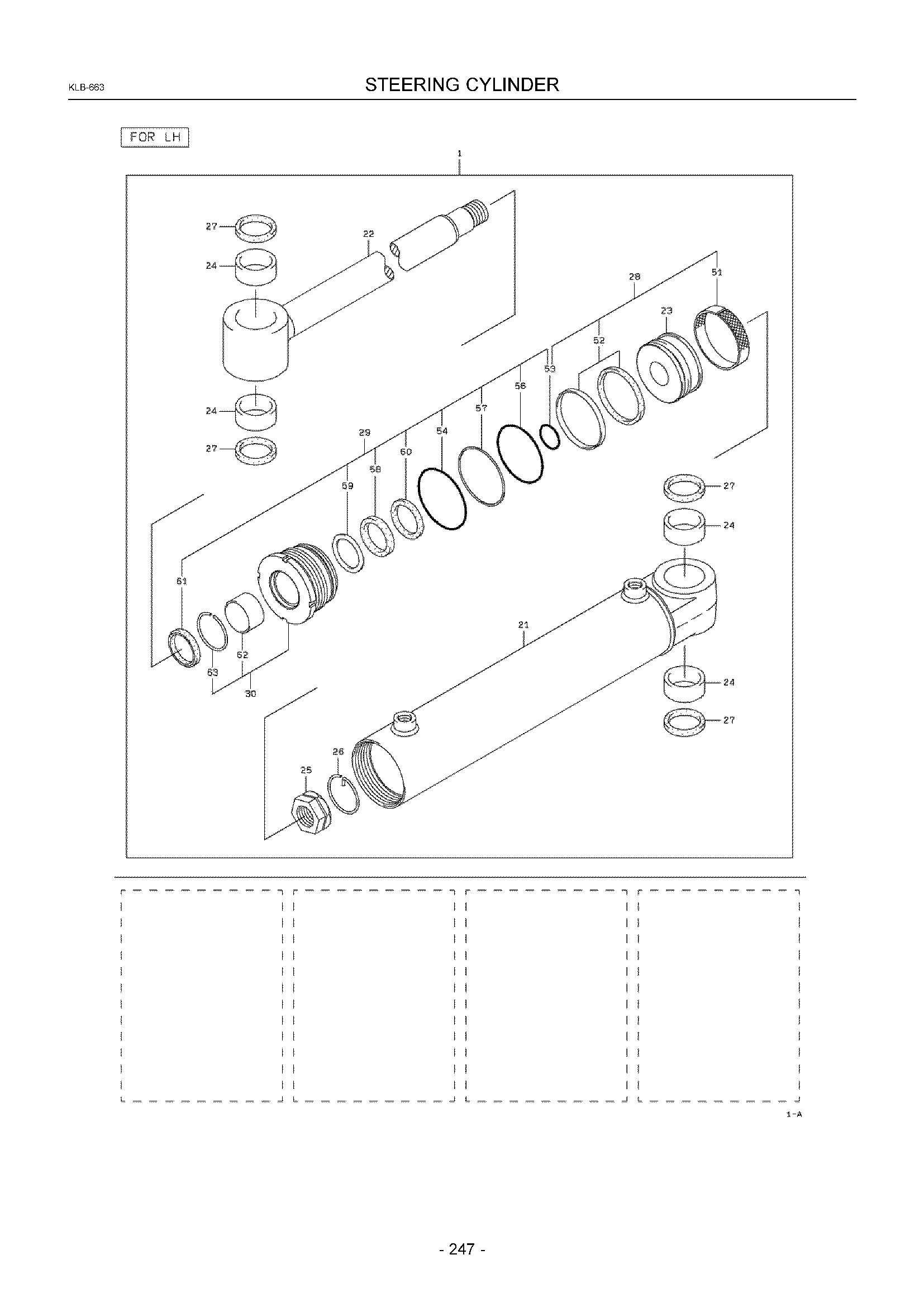

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI ZW330. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1A | KC3482064000 | Гидроцилиндр в сборе, масляный | 1 |
| 2A | KC3482066380 | Гидроцилиндр в сборе, масляный | 1 |
| 21A | KC3672572070 | Трубка, гидроцилиндр | 1 |
| 22A | KC4588671910 | Шток, поршень | 1 |
| 23A | KC3996071760 | Поршень | 1 |
| 24A | KC4084020680 | Втулка | 4 |
| 25A | KC3763670100 | Гайка, поршень | 1 |
| 26A | KC4692670150 | Кольцо, блокировка | 1 |
| 27A | KC6505100708 | Уплотнение, пыль | 4 |
| 28A | KC4932772610 | Уплотнение комплект | 1 |
| 29A | KC4932772600 | Уплотнение комплект | 1 |
| 30A | KC3126570240 | Крышка в сборе, шток | 1 |
| 51A | KC4717170470 | Кольцо, веар | 1 |
| 52A | KC4932870090 | Уплотнение комплект | 1 |
| 53A | KC6521012038 | Кольцо, O | 1 |
| 54A | KC6521022100 | Кольцо, O | 1 |
| 56A | KC6521022095 | Кольцо, O | 1 |
| 57A | KC6524032095 | Кольцо, бакк-уп | 1 |
| 58A | KC6544601109 | Манжета, U | 1 |
| 59A | KC6547304630 | Кольцо, бакк-уп | 1 |
| 60A | KC6546205660 | Кольцо, буффер | 1 |
| 61A | KC6545502607 | Кольцо, скрапер | 1 |
| 62A | KC8881105030 | Втулка | 1 |
| 63A | KC4520070040 | Кольцо, остановка | 1 |
| 81A | KC3672573420 | Трубка, гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW330 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
