Полный задний крыло(1-2)(FRF) — HITACHI ZW310-HCMF

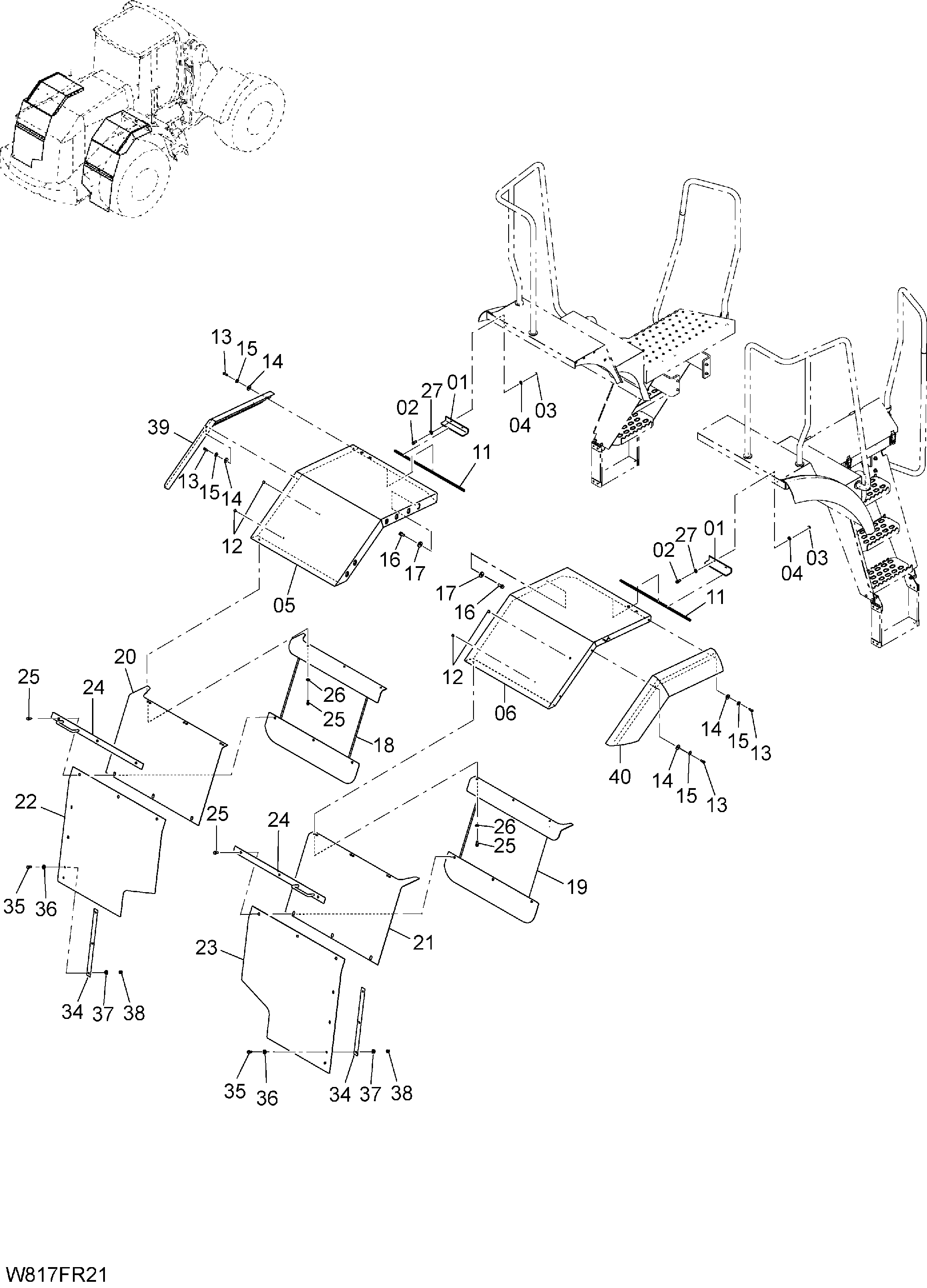

Заводская схема «Полный задний крыло(1-2)(FRF)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-53523 | Пластина | 2 |
| 02 | 01183-10025 | Болт с шайбой | 4 |
| 03 | 01401-00010 | Гайка | 4 |
| 04 | 02000-00010 | Шайба | 4 |
| 05 | 263J6-50203 | Крыло полный LH | 1 |
| 06 | 263J6-50213 | Крыло полный RH | 1 |
| 11 | 263G6-53511 | Стрип веатхер | 2 |
| 12 | 26754-12491 | Пробка отверстие | 6 |
| 13 | 01100-08025 | Болт | 8 |
| 14 | 26606-52721 | Шайба | 8 |
| 15 | 21471-22311 | Шайба | 8 |
| 16 | 01183-12030 | Болт с шайбой | 12 |
| 17 | 26096-42351 | Шайба | 12 |
| 18 | 263J6-50241 | Кронштейн полный крыло | 1 |
| 19 | 263J6-50251 | Кронштейн полный крыло | 1 |
| 20 | 263J6-52671 | Крышка LH | 1 |
| 21 | 263J6-52681 | Крышка RH | 1 |
| 22 | 263J6-52693 | Крышка | 1 |
| 23 | 263J6-52863 | Крышка | 1 |
| 24 | 263J6-50371 | Рукоятка | 2 |
| 25 | 01183-10025 | Болт с шайбой | 12 |
| 26 | 02000-00010 | Шайба | 6 |
| 27 | 02000-00010 | Шайба | 4 |
| 34 | 263J6-53071 | Пластина | 2 |
| 35 | 01100-06016 | Болт | 6 |
| 36 | 26264-12101 | Шайба | 6 |
| 37 | 02000-00006 | Шайба | 6 |
| 38 | 01400-00006 | Гайка | 6 |
| 39 | 263G6-54551 | Крышка LH | 1 |
| 40 | 263G6-54561 | Крышка RH | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
