Быстрый быстросъёмное устройство детали(2)(OTC002) — HITACHI ZW310-HCMF

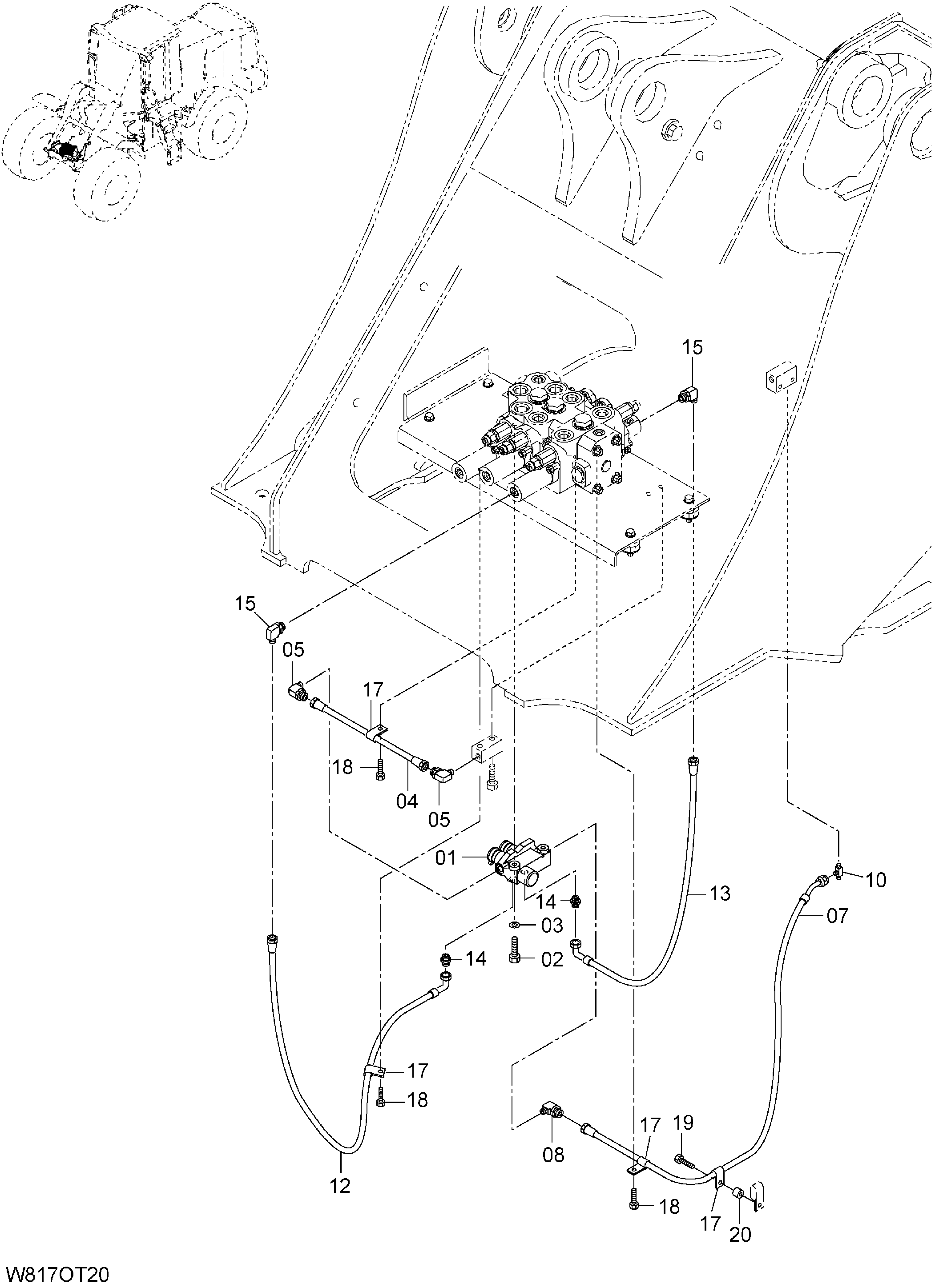

Заводская схема «Быстрый быстросъёмное устройство детали(2)(OTC002)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-43811 | Электромагнитный клапан | 1 |
| 02 | 01171-10055 | Болт | 2 |
| 03 | 16063-53161 | Шайба | 2 |
| 04 | 263G7-43831 | Шланг | 1 |
| 05 | HLA852322 | Угловой штуцер | 2 |
| 05A | 03320-00110 | Уплотнительное кольцо | 1 |
| 07 | 263H7-42261 | Шланг | 1 |
| 08 | HLA852322 | Угловой штуцер | 1 |
| 08A | 03320-00110 | Уплотнительное кольцо | 1 |
| 10 | HLA852422 | Тройник | 1 |
| 10A | 03320-00110 | Уплотнительное кольцо | 1 |
| 12 | 263G5-42281 | Шланг | 1 |
| 13 | 263G7-42361 | Шланг | 1 |
| 14 | 263G7-43821 | Адаптер | 2 |
| 15 | HLA852332 | Угловой штуцер | 2 |
| 15A | 03320-00140 | Уплотнительное кольцо | 1 |
| 17 | 263G2-43251 | Хомут | 4 |
| 18 | 01183-10020 | Болт | 3 |
| 19 | 01183-10040 | Болт | 1 |
| 20 | 26555-42141 замена: 263G2-12301 | Втулка | 1 |
| 20 | 263G2-12301 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
