Подъём рукоять ауто-левелер система(ADH) — HITACHI ZW310-HCMF

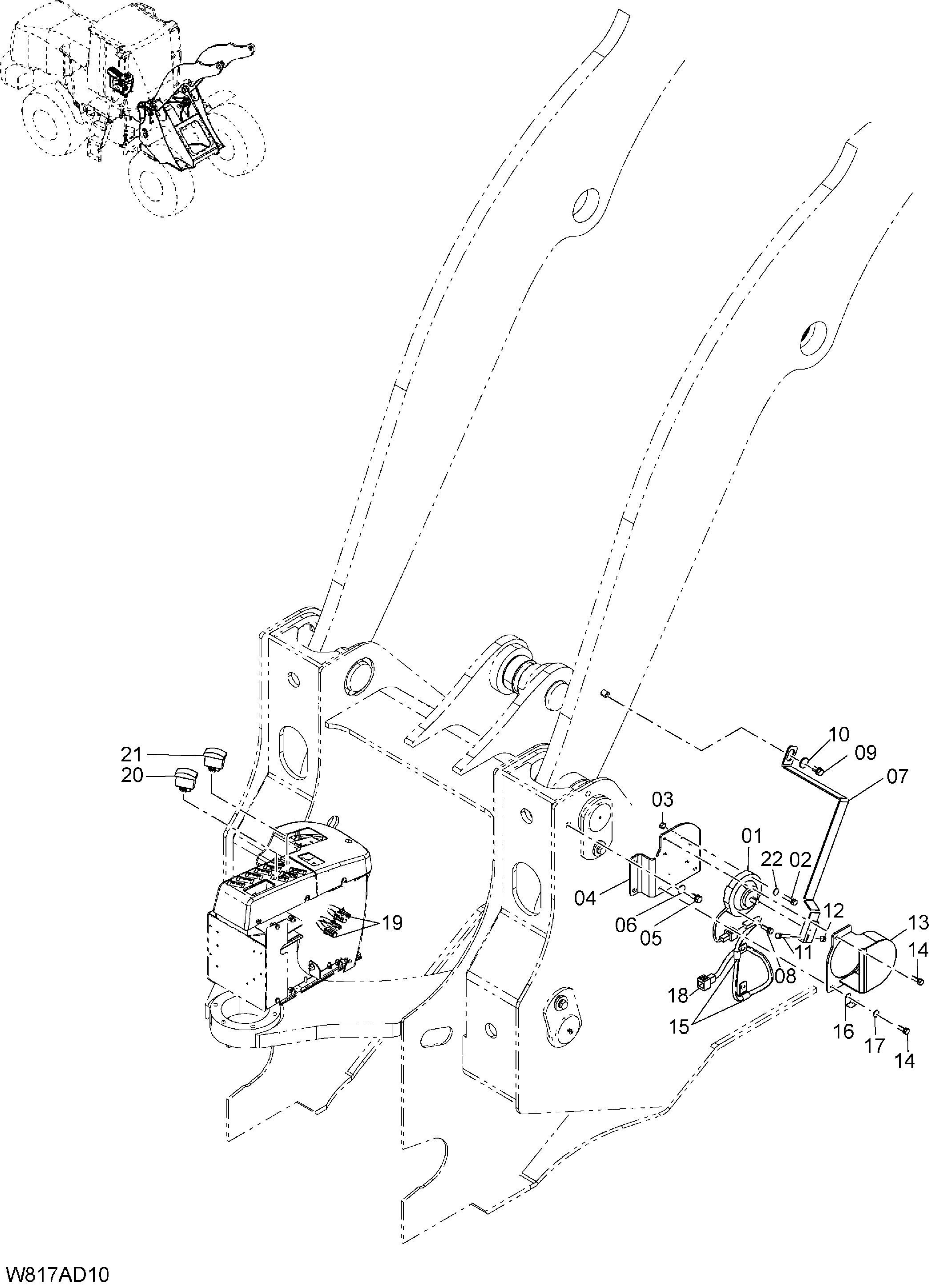

Заводская схема «Подъём рукоять ауто-левелер система(ADH)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4476333 | Датчик | 1 |
| 02 | 01183-08035 | Болт с шайбой | 4 |
| 03 | 01400-00008 | Гайка | 4 |
| 04 | 263G2-40293 | Кронштейн в сборе | 1 |
| 05 | 01183-10020 | Болт с шайбой | 3 |
| 06 | 02000-00010 | Шайба | 3 |
| 07 | 263G2-40211 | Рычаг в сборе | 1 |
| 08 | 01183-08025 | Болт с шайбой | 1 |
| 09 | 01183-10020 | Болт с шайбой | 1 |
| 10 | 26091-12081 | Шайба | 1 |
| 11 | 01100-08040 | Болт | 1 |
| 12 | 01400-00008 | Гайка | 1 |
| 13 | 263G2-40303 | Крышка | 1 |
| 14 | 01183-08025 | Болт с шайбой | 3 |
| 15 | 263G2-43241 | Хомут | 2 |
| 16 | HL4257159 | Кронштейн | 1 |
| 17 | 02000-00008 | Шайба | 1 |
| 18 | 263G2-42291 | Провод жгут проводов датчик | 1 |
| 19 | 263G2-42761 | Провод жгут проводов BKO GSS | 2 |
| 20 | 263G2-43662 | Выключатель | 1 |
| 21 | 263G2-43672 | Выключатель | 1 |
| 22 | 02000-00008 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
