Скальный ковш(с велдед зуб) 3.2m3 [H3J](RB3320) — HITACHI ZW310-HCMF

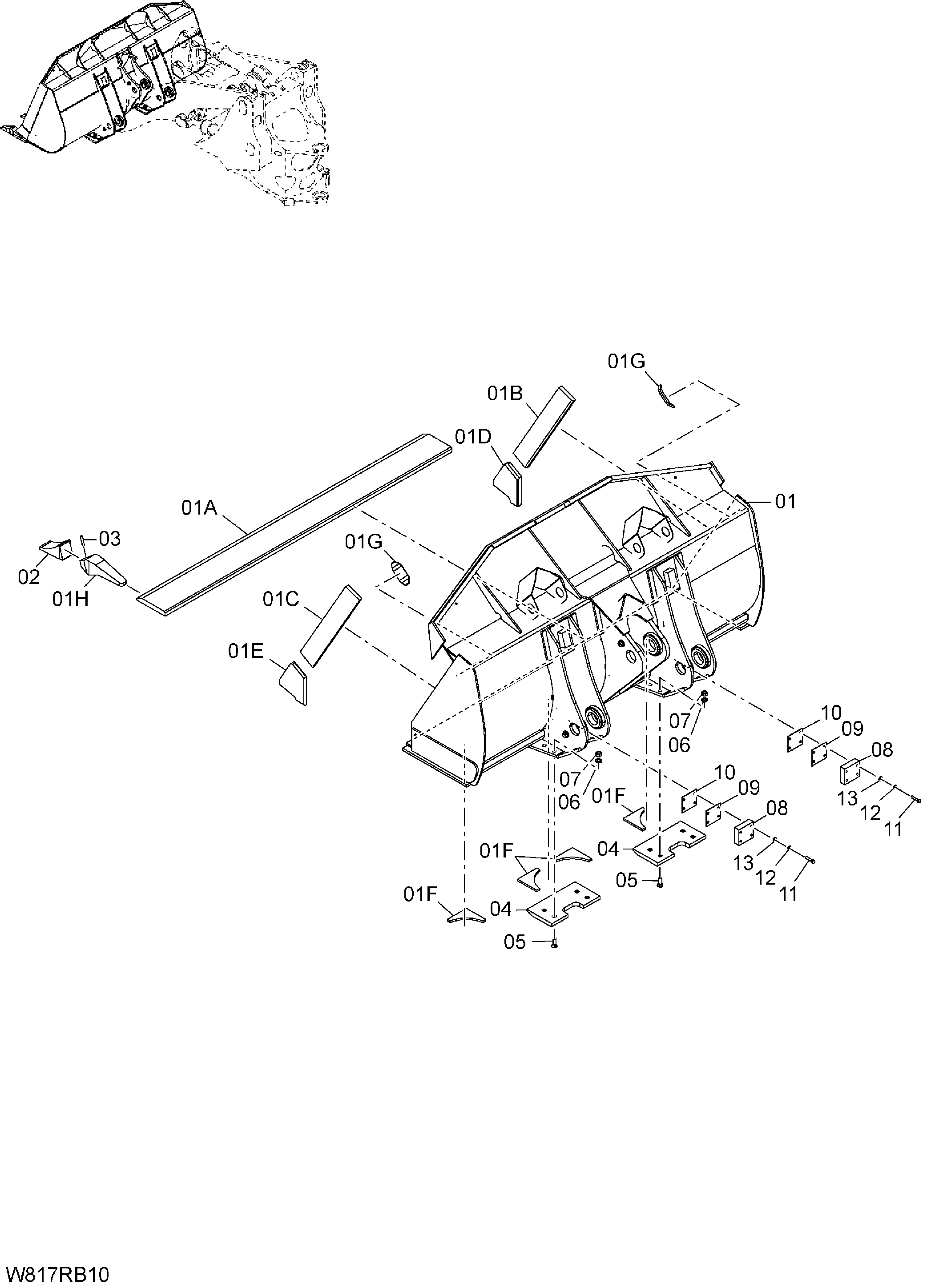

Заводская схема «Скальный ковш(с велдед зуб) 3.2m3 [H3J](RB3320)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW310-HCMF](/catalog-drawings/97/973d3db9-ff9e-4229-830e-fef2d26b9614.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563J8-80341 | Скальный ковш в сборе | 1 | |
| 01 | 563J8-80551 | Ковш скальный | 1 |
| 01A | 563H8-83131 | Кромка режущий | 1 |
| 01B | 563J8-83061 | Кромка боковой RH | 1 |
| 01C | 563J8-83051 | Кромка боковой LH | 1 |
| 01D | 563H8-83211 | Кромка корнер RH | 1 |
| 01E | 563H8-83201 | Кромка корнер LH | 1 |
| 01F | 563G8-83181 | Гуссет | 4 |
| 01G | 26608-82181 | Гуссет | 2 |
| 01H | 385812-96120 | Адаптер | 10 |
| 02 | 385812-96130 | Зуб | 10 |
| 03 | 385812-96140 | Стопорный палец | 10 |
| 04 | 26788-82701 | Пластина веар | 2 |
| 05 | 56600-51371 | Болт | 8 |
| 06 | 56600-51471 | Шайба | 8 |
| 07 | 56600-54751 | Гайка | 8 |
| 08 | 56670-55171 | Ограничитель | 2 |
| 09 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 10 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 11 | 01116-16070 | Болт | 8 |
| 12 | 02011-00016 | Пружинная шайба | 8 |
| 13 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
