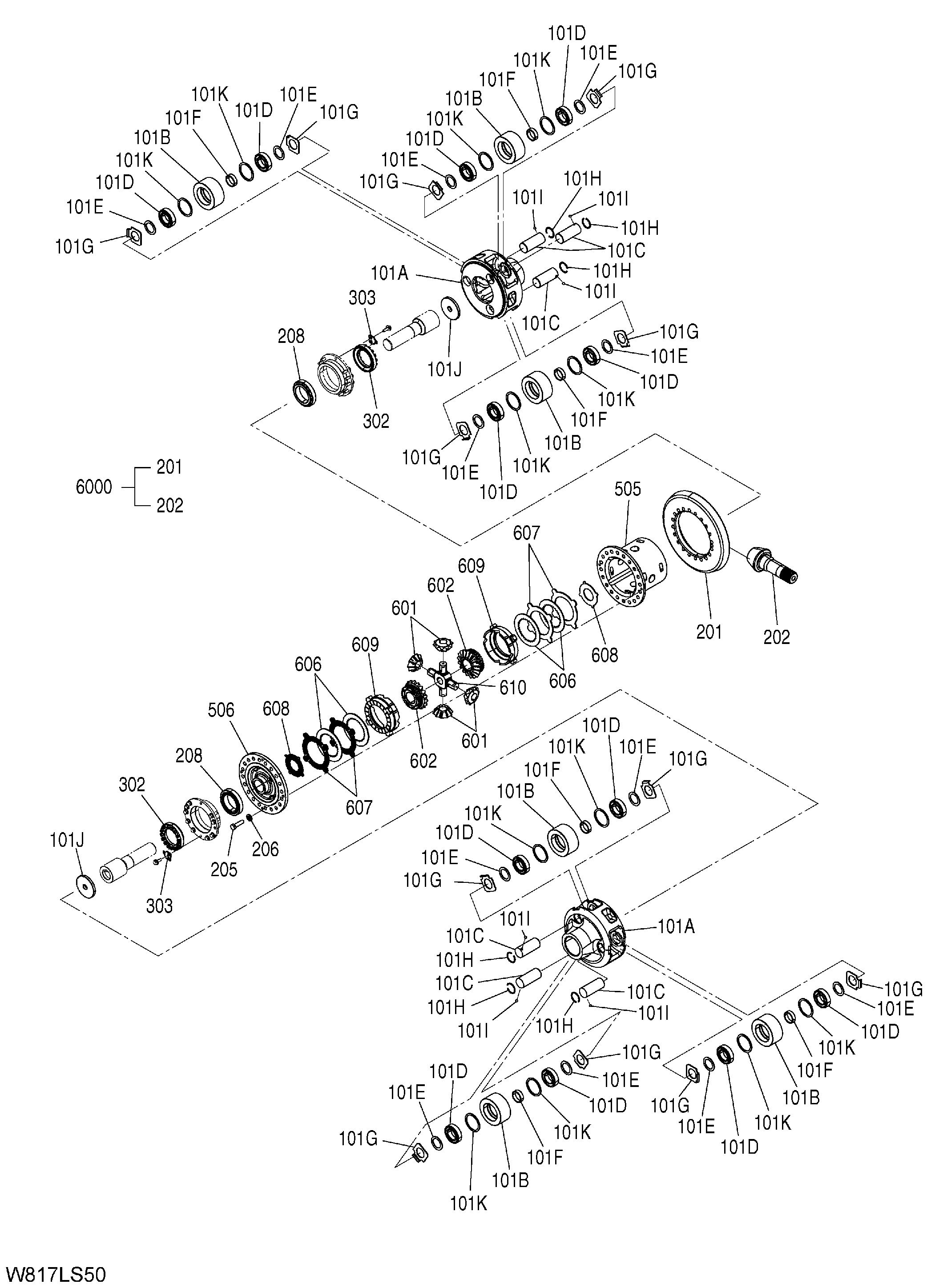

Мост в сборе(F)(3/4)(LSD) — HITACHI ZW310-HCMF
Заводская схема «Мост в сборе(F)(3/4)(LSD)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163J3-00021 | Мост в сборе передний | 1 | |
| 101A | 163J3-02272 | Планет водило | 1 |
| 101B | 163J3-02291 | Шестерня планет | 3 |
| 101C | 163J3-02302 | Вал планет | 3 |
| 101D | 163H3-02301 | Подшипник | 6 |
| 101E | 101K3-43331 | Упорный шайба 3.0mm | 6 |
| 101E | 163H3-02351 | Упорный шайба 2.5mm | 6 |
| 101E | 163H3-02361 | Упорный шайба 2.0mm | 6 |
| 101F | 163J3-02261 | Втулка | 3 |
| 101G | 163H3-02311 | Упорная шайба | 6 |
| 101H | 163H3-02321 | Стопорное кольцо | 3 |
| 101I | 03190-00015 | Шарик | 3 |
| 101J | 16783-02251 | Фиксатор пластина | 1 |
| 101K | 02110-00100 | Кольцо, стопорный | 6 |
| 205 | 01106-16060 | Болт | 24 |
| 206 | 190A3-02051 | Шайба | 24 |
| 208 | 163G3-02561 | Подшипник | 2 |
| 302 | 163J3-52081 | Гайка регулировка | 2 |
| 303 | 16763-52211 | Стопорная пластина | 2 |
| 505 | 163J3-52342 | Корпус A | 1 |
| 506 | 163J3-52352 | Корпус B | 1 |
| 601 | 16793-52031 | Шестерня ведущая шестерня | 4 |
| 602 | 163G3-52501 | Шестерня боковой | 2 |
| 606 | 163H3-52321 | Диск | 4 |
| 607 | 163H3-52311 | Пластина 4.5mm | 4 |
| 607 | 163H3-52341 | Пластина 5.0mm | 1 |
| 608 | 163H3-52331 | Пластина | 2 |
| 609 | 163G3-52471 | Кольцо давление | 2 |
| 610 | 16793-52081 | Спидер | 1 |
| 6000 | 163J3-57001 | Комплект шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
