Передний рама — HITACHI ZW310-HCMF

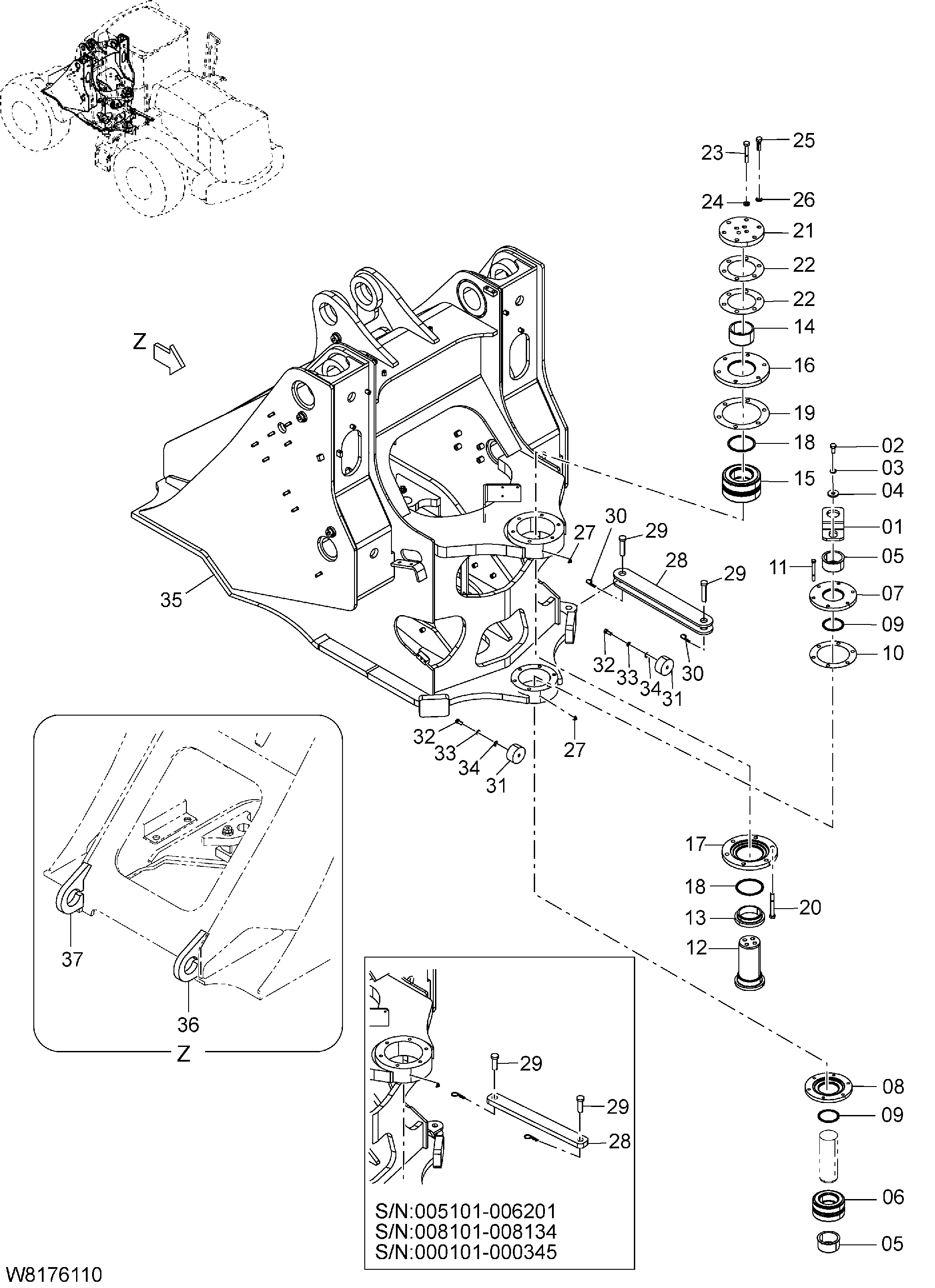

Заводская схема «Передний рама» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J6-12932 | Палец в сборе | 1 |
| 02 | 01110-16030 | Болт | 1 |
| 03 | 02010-00016 | Пружинная шайба | 1 |
| 04 | 26608-72321 | Шайба | 1 |
| 05 | 26786-12451 | Втулка | 2 |
| 06 | 26606-13061 | Подшипник | 1 |
| 07 | 26756-12401 | Колпачок | 1 |
| 08 | 26756-12411 | Колпачок | 1 |
| 09 | 56097-75211 | Пылезащитное уплотнение | 2 |
| 10 | 26606-13291 | Регулировочная шайба | 1 |
| 11 | 01116-12105 | Болт | 6 |
| 12 | 26786-12471 | Палец | 1 |
| 13 | 26786-12481 | Втулка | 1 |
| 14 | 26786-12491 | Втулка | 1 |
| 15 | 26706-12921 | Подшипник | 1 |
| 16 | 263J6-12391 | Колпачок | 1 |
| 17 | 263J6-12401 | Колпачок | 1 |
| 18 | 26758-72241 | Пылезащитное уплотнение | 2 |
| 19 | 26706-12951 | Регулировочная шайба | 1 |
| 20 | 01116-16125 | Болт | 6 |
| 21 | 263J6-12811 | Фланец | 1 |
| 22 | 26706-13001 | Регулировочная шайба | 2 |
| 23 | 01116-16100 | Болт | 4 |
| 24 | 02011-00016 | Шайба | 4 |
| 25 | 01116-16055 | Болт | 6 |
| 26 | 02011-00016 | Шайба | 6 |
| 27 | 04901-00160 | Пресс-маслёнка | 2 |
| 28 | 263G6-13201 | Тяга защитный | 1 |
| 28 | 263G6-11071 | Тяга защитный | 1 |
| 29 | 26626-12121 | Палец | 2 |
| 29 | 26806-12851 | Палец | 2 |
| 30 | 26606-13251 | Палец бета | 2 |
| 31 | 26706-13121 | Резиновая подушка | 2 |
| 32 | 01110-12025 | Болт | 2 |
| 33 | 02010-00012 | Стопорная шайба | 2 |
| 34 | 02000-00012 | Шайба | 2 |
| 35 | 263J6-10701 | Рама в сборе передний | 1 |
| 35 | 263J6-10702 | Рама в сборе передний | 1 |
| 36 | 563J0-50651 | LUG подъём(LR) | 1 |
| 37 | 563J0-50661 | LUG подъём(LR) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
