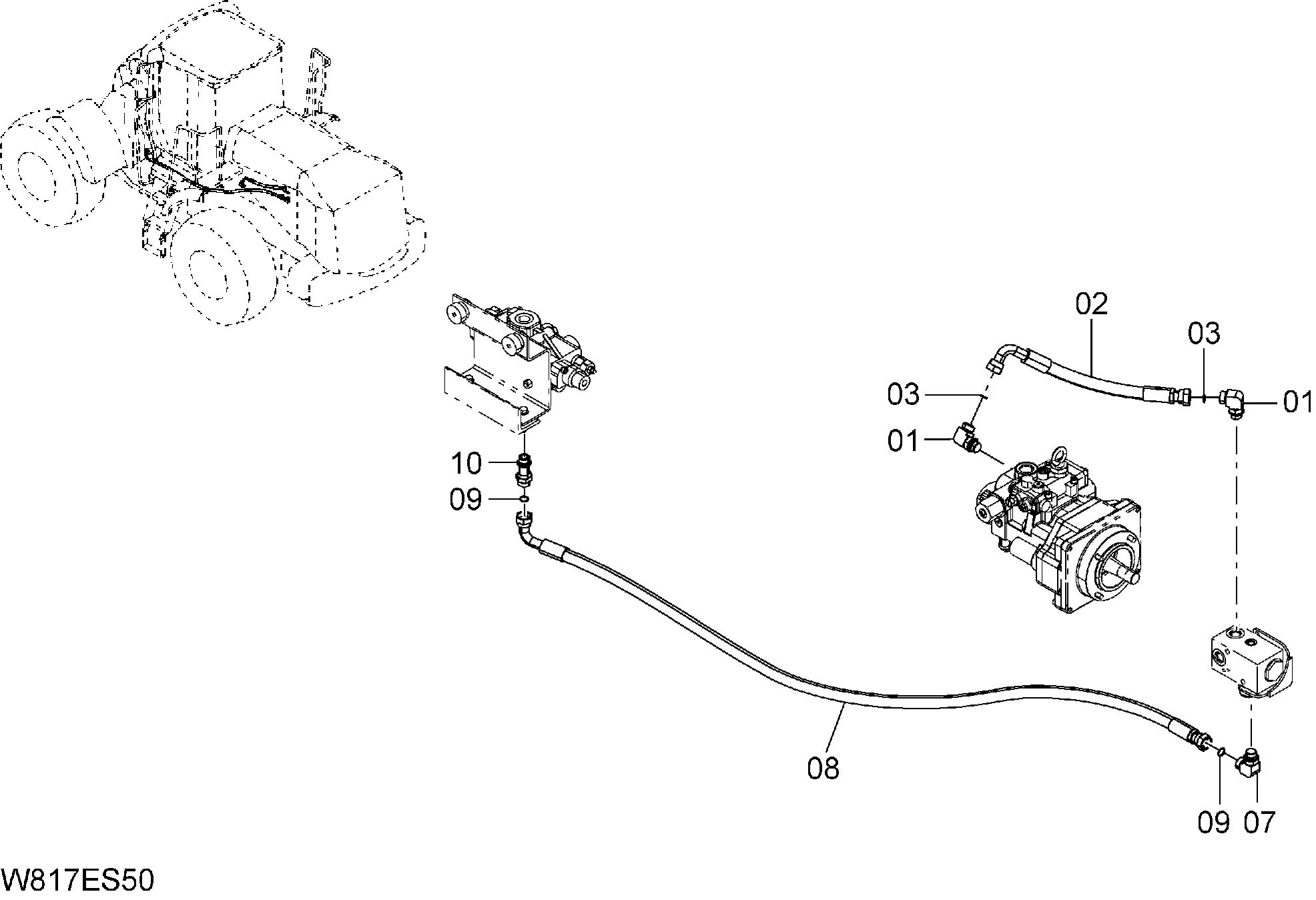

Рулевое управление трубопроводы(1)(ES) — HITACHI ZW310-HCMF
Заводская схема «Рулевое управление трубопроводы(1)(ES)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853366 | Угловой штуцер | 2 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | 263J4-52031 | Шланг в сборе | 1 |
| 03 | HL4187308 | Уплотнительное кольцо | 2 |
| 07 | HLA853366 | Угловой штуцер | 1 |
| 07A | 03320-00240 | Уплотнительное кольцо | 1 |
| 08 | 263G4-52311 | Шланг в сборе | 1 |
| 09 | HL4187308 | Уплотнительное кольцо | 2 |
| 10 | HL4189539 | Адаптер | 1 |
| 10A | 03320-00240 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
