Электрооборудование(рулевое управление колумн) — HITACHI ZW310-HCMF

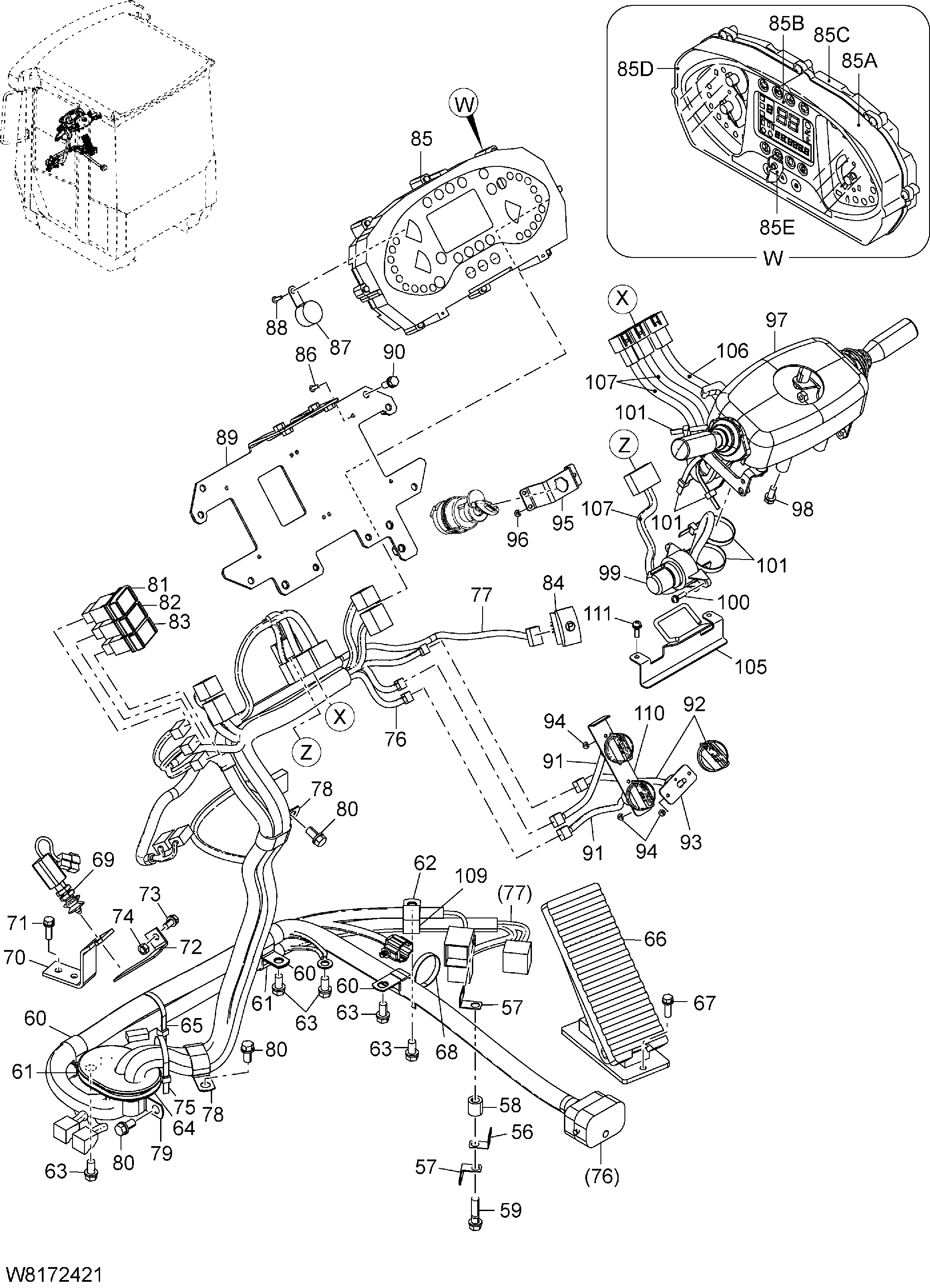

Заводская схема «Электрооборудование(рулевое управление колумн)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56 | HL4257159 | Кронштейн | 1 |
| 57 | HL4418301 | Кронштейн | 2 |
| 58 | 263G2-12301 | Трубка | 1 |
| 59 | 01183-10040 | Болт с шайбой | 1 |
| 60 | 263G2-43321 | Хомут | 3 |
| 61 | 263G2-43281 | Хомут | 2 |
| 62 | 263G2-43261 | Хомут | 1 |
| 63 | 01183-10020 | Болт с шайбой | 5 |
| 64 | 263G2-43871 | Уплотнительная втулка | 1 |
| 65 | 04913-11200 | Инсулокк | 1 |
| 66 | HL4631747 | Педаль аккел | 1 |
| 67 | 01183-08025 | Болт с шайбой | 2 |
| 68 | 04913-11200 | Инсулокк | 1 |
| 69 | HL4646636 | Выключатель концевой | 1 |
| 70 | 263G2-43891 замена: 263G2-43892 | Кронштейн | 1 |
| 70 | 263G2-43892 | Кронштейн | 1 |
| 71 | 01183-08025 | Болт с шайбой | 2 |
| 72 | 263G2-43881 | Кронштейн | 1 |
| 73 | 01183-08016 | Болт с шайбой | 1 |
| 74 | 01400-00008 | Гайка | 1 |
| 75 | 04913-11200 | Инсулокк | 1 |
| 76 | 263G2-42054 | Жгут проводов | 1 |
| 77 | 263G2-42231 | Жгут проводов | 1 |
| 78 | 263G2-43441 | Хомут | 2 |
| 79 | 263G2-43451 | Хомут | 1 |
| 80 | 01183-10020 | Болт с шайбой | 3 |
| 81 | 263G2-43561 | Выключатель | 1 |
| 82 | 263G2-43571 | Выключатель | 1 |
| 83 | 263G2-43601 | Выключатель | 1 |
| 84 | 263G2-43581 | Выключатель | 1 |
| 85 | 263G2-44692 | Монитор | 1 |
| 85B | 263G2-47111 | Пластина | 1 |
| 85C | 263G2-47121 | Корпус | 1 |
| 85D | 263G2-47131 | Стекло | 1 |
| 86 | 263G2-43941 | Самонарезающий винт | 6 |
| 87 | HL4374009 | Зуммер | 1 |
| 88 | 263G2-43941 | Самонарезающий винт | 1 |
| 89 | 263G2-40592 | Кронштейн | 1 |
| 90 | 01183-08020 | Болт с шайбой | 4 |
| 91 | HL4639038 | Выключатель поворотный | 2 |
| 92 | HL4639039 | Выключатель поворотный | 1 |
| 93 | 263G2-43911 | Пластина | 1 |
| 94 | 263G2-43931 | Самонарезающий винт | 6 |
| 95 | 263G2-43921 | Пластина | 1 |
| 96 | 263G2-43931 | Самонарезающий винт | 3 |
| 97 | 263G2-44761 замена: 263G2-44762 | Рычаг колумн | 1 |
| 97 | 263G2-44762 | Рычаг колумн | 1 |
| 98 | 01183-08020 | Болт с шайбой | 3 |
| 99 | HL4648838 | Выключатель | 1 |
| 100 | 01033-05020 | Винт с шайбой | 2 |
| 101 | 04913-11200 | Инсулокк | 5 |
| 105 | 263G2-40801 | Кронштейн | 1 |
| 106 | 04762-07050 | Трубка корругате | 1 |
| 107 | 04762-10015 | Трубка корругате | 1 |
| 109 | 263G2-43281 | Хомут | 1 |
| 110 | 263G2-44811 | Кронштейн | 1 |
| 111 | 01033-06020 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
